摘要：直線是設計圖紙中最重要的組成元素，在CAD中也是比較常用的基礎對象，本教程將以直線的繪制引導讀者快速入門。柵格捕捉雖然不常用，卻是精確定位尺寸最簡單的方式，我們先從這種方式開始。
關于柵格（GRID）

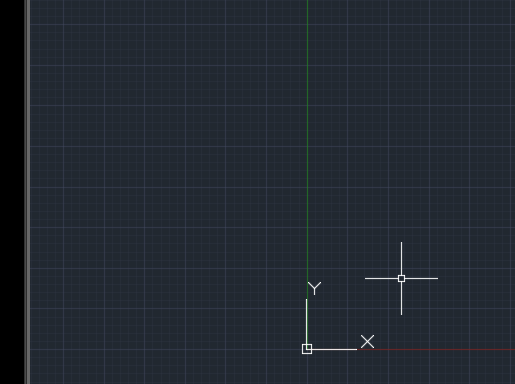

畫直線之前，我們先來看一下柵格。常用的CAD版本新建圖形后，屏幕上都會顯示由橫豎直線組成的網格，這個就被稱為柵格（GRID）。早期版本顯示的是點狀柵格。
1、
2、
關于柵格捕捉
在底部狀態欄左側有一排按鈕，將光標停留在每個按鈕上可以看出功能的名稱，我們可以看到“柵格顯示”按鈕被按下，在它的右側的按鈕就是“柵格捕捉”（有些版本柵格捕捉的按鈕在左側），鼠標單擊按下這個按鈕，也就是打開柵格捕捉。如下圖所示。

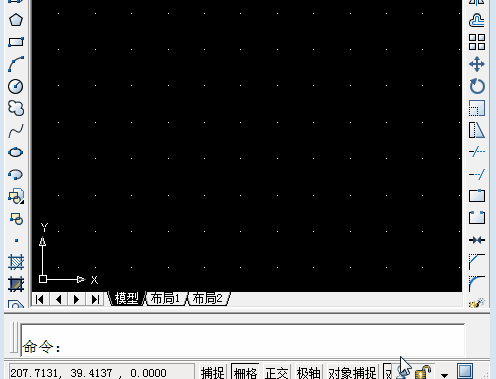

不同CAD版本的圖標可能不同，但位置和樣子是差不多的，提示信息也不完全相同，比如有些版本提示是“柵格顯示”和“柵格捕捉”，但高版本是“顯示圖形柵格”和“捕捉到圖形柵格”，低版本還可以設置直接顯示成文字，如下圖所示。
當打開“柵格捕捉”后，在繪圖的時候，光標不再連續移動，而是在這些線的交點間跳動，也就是說圖形將被準確定位到柵格的交點處。
注意：低版本CAD，比如AUTOCAD 2007打開柵格捕捉后，即使不執行畫圖命令，移動光標也會出現跳動，及時柵格被關閉時也是如此。如果出現光標跳動的情況，首先檢查一下柵格捕捉是否打開。
CAD中這種自動將光標定位到圖中已有柵格、圖形的特征點的操作方式就被稱為捕捉（SNAP），這里用到的是柵格捕捉，更常用的是對象捕捉，后面會單獨重點介紹。
利用柵格捕捉繪制直線
1、單擊“直線”按鈕。

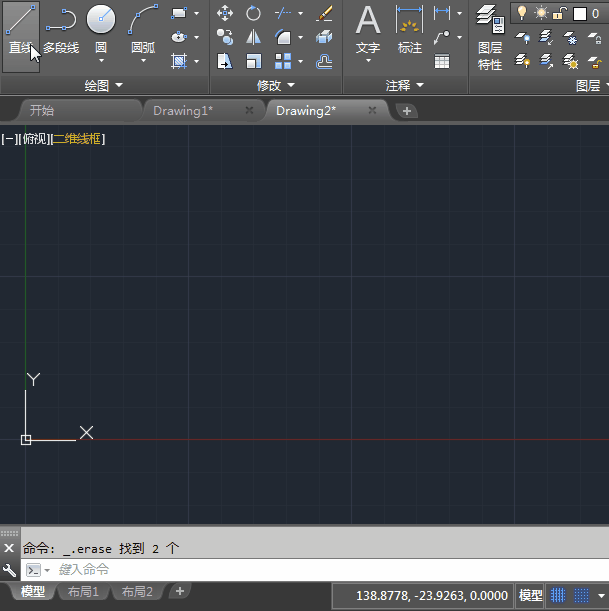

直線是最基本也是最常用的圖形，如果你用的是二維草圖界面，直線圖標會在最左側，如下圖所示。
上面是AUTOCAD 2018的界面截圖，如果使用低版本的菜單工具欄的經典界面，直線按鈕在左側“繪圖”工具欄的最上端。

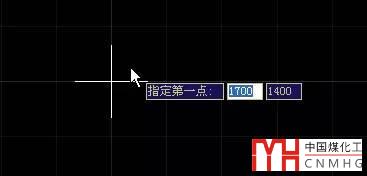

將光標在圖形窗口中移動，我們可以看到跟隨光標的有一個提示：指定第一點，還有光標所在位置的XY坐標，如下圖所示。
2、在柵格粗線的某個交點處單擊，確定直線的第一點，然后將光標向右移動到相鄰的粗線交點處，如下圖所示。

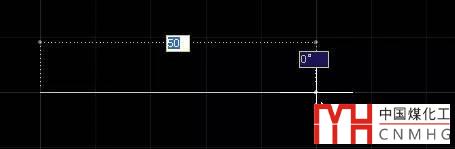

我們看到提示變成了：指示下一點或，并且還可以看到直線的尺寸和角度。從這個提示我們可以看出柵格兩條線之間的間距是10，每5條線有一條粗線。
3、在上圖所示點位置單擊確定直線的第二點，然后繼續移動光標，如下圖所示。
通過上面兩次單擊確定了直線的起點和端點，直線已經繪制完了，但移動光標后我們會發現，我們還可以接著上一條直線的第二點繼續繪制直線。軟件的提示倒沒什么變化，仍然是：指定下一點或。
4、將光標定位如上圖所示的右上方粗線交點處后單擊，確定第二條直線的端點，我們看到提示仍是：指定下一點或。
注意看“或”后面有一個向下的方向鍵提示，按一下向下的方向鍵，可以看到隱藏的選項是什么，如下圖所示。
把目光向下移到命令行，可以看到這些其實就是命令行的提示，如下圖所示。
在圖形窗口中顯示的提示被稱為動態輸入（DYN），狀態欄也有按鈕可以打開和關閉動態輸入。動態輸入可以讓我們將注意力集中繪制的圖形處，但為了不過多遮擋圖形，并未顯示全部選項。
5、輸入U，回車，我們可以看到又重新回到上一點。

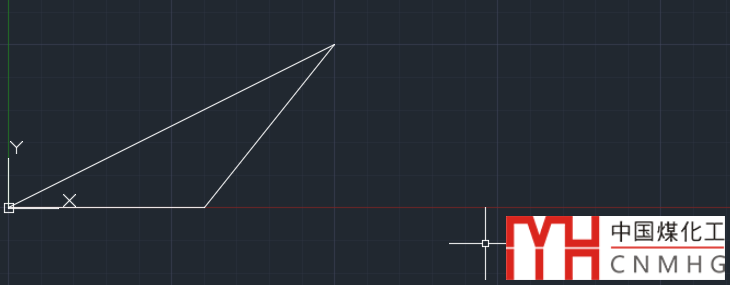

6、重復步驟4，重新繪制斜線。輸入C，回車。直線自動跟第一條直線的起點連接，形成了一個三角形，如下圖所示。
用命令繪制直線
上面的練習中我們一下子繪制了三條直線，如果我們只需要繪制一條直線怎么辦？
下面我們通過繪制一條直線來學習一下如何用命令繪制直線。
1、
直線的命令是LINE，CAD提供了簡化命令：L，因此輸入一個L，就可以快速調用直線命令，比將光標移動到直線按鈕上再單擊，效率更高。CAD高手們都是左手鍵盤輸入命令，右手鼠標定位和選擇圖形。
2、
3、
柵格設置

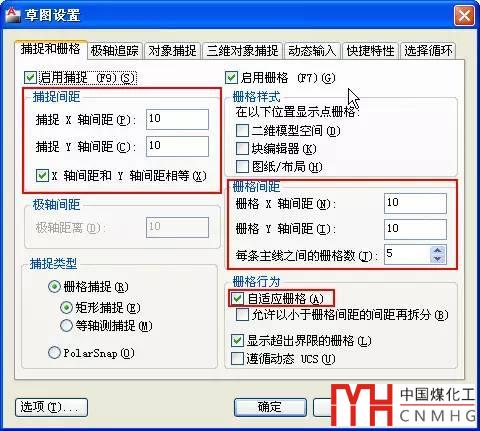

由于柵格應用并不多，此處不再詳細介紹柵格的設置，如果有興趣的話，可以在柵格顯示圖標上單擊鼠標右鍵，打開草圖設置對話框去研究柵格的設置，如下圖所示。
通過上面的操作，我們應該理解上圖中紅框中那些參數，至于其他參數，暫時不用去管。
總結：
雖然上面介紹的操作很簡單，介紹的也是最基本的命令，但涉及到知識點還是不少的，通過上面的學習，我們應該對柵格、柵格捕捉、直線命令及提示、命令行提示等都有了一定的了解。有了這個基礎，就可以嘗試其他各種繪圖命令，看看這些命令的提示和參數了。
