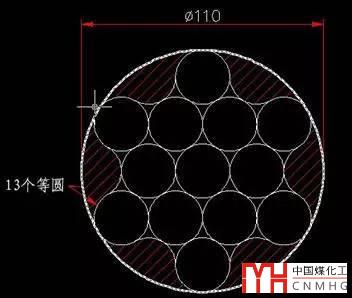

網上流傳了很多CAD練習圖紙，有一些圖紙只給出了一個尺寸，如下圖所示。

很多初學者看到這樣的圖不知如何下手，總是想如何才能確定中間小圓的半徑。其實如果對縮放（SCALE）命令的用法和參數足夠了解的話，這種圖形畫起來非常簡單，先從內部的圓開始畫，半徑隨意，只需要畫好一個類似的圖形，然后用SCALE命令將圖形整體縮放到標注的尺寸就好了。

以最上面的圖形為例，我們可以隨意先假設圓的半徑為10，操作步驟如下：

1、先隨意畫一個半徑為10的圓

2、復制一個圓到上方，距離是20。

3、用相切相切半徑的方式將中間的圓畫出來。

4、用鏡像命令，選中豎排的兩個圓，鏡像軸選中間圓的圓心為起點，打開正交或極軸，確定豎直方向為鏡像軸，鏡像出另外兩個圓。

5、用自己最順手的方法畫出矩形的四條邊。

6、輸入SCALE命令，選中所有圖形，基點選擇矩形的某一個角點。

7、出現指定比例因子提示時輸入R，回車，在提示“指定參照長度”時通過捕捉矩形底邊的兩個端點來確定長度，在提示“輸入新長度”時輸入90，回車。操作提示如下：

指定比例因子或 [復制(C)/參照(R)] <1.0000>:r

指定參照長度 <1.0000>: 指定第二點:

指定新的長度或 [點(P)] <1.0000>: 90

我們無須進行任何計算，就可以快速得到指定尺寸的圖形，計算的工作交給CAD軟件就行了。

在指定參照長度或新長度時都可以直接輸入數值或從圖中通過指定兩個點來獲取長度，因此利用參照選項不僅可以將圖形縮放到某一個指定尺寸，也可以讓圖形縮放到跟其他圖形相同的長度。

如果我們對CAD命令的功能及選項的作用不了解，要畫出上圖以及類似的圖紙時會不知如何下手，但如果對命令和參數足夠了解的話，一看到圖形給出的條件，就 立刻會想出最簡單、最快速的方法。在初學CAD的時候，要注意看命令行提示，如果命令的每個參數都試一試并弄清楚它的作用，會對今后繪圖有很大幫助。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
