用CAD畫圖時通常會采用默認的背景顏色，但有不少人會將背景改成自己喜歡的顏色。我感覺背景顏色的修改很簡單，但問背景顏色，尤其是關于布局背景顏色相關問題的人還不少，那就把顏色設置的相關選項簡單地說一下吧。

CAD各版本的背景顏色不是一成不變的，早期版本模型空間默認背景顏色是黑色，到高版本模型空間顏色稍微變淺了一些。而且CAD為了適應不同用戶的需求，提供了越來越多自定義顏色的選項，反而讓簡單的事情復雜化了，面對“選項”對話框中繁復的參數，“圖形窗口顏色”對話框中幾個列表，很多初學者反倒不知如何下手了。

一、修改模型空間背景顏色

1、輸入OP回車，或在命令單擊鼠標右鍵后在菜單中點“選項”，打開選項對話框。

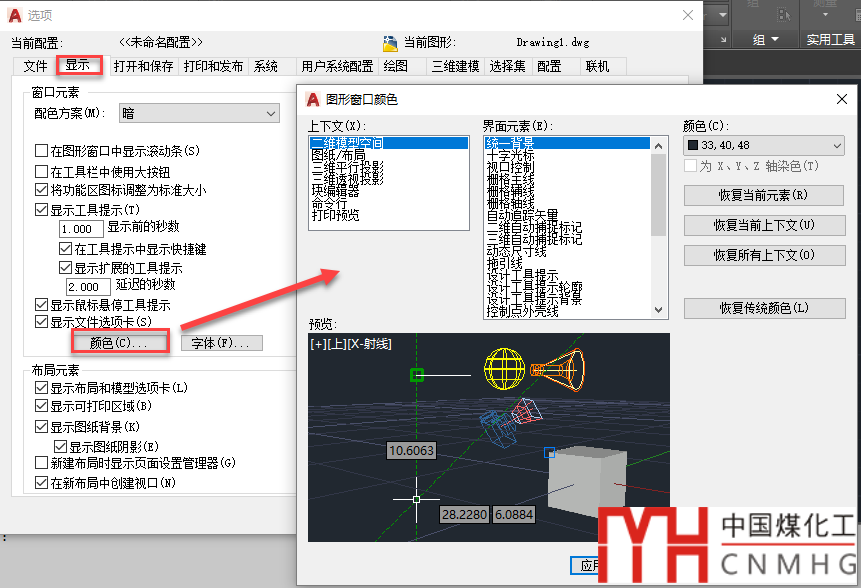

2、在對話框頂部點“顯示”選項卡，找到“顏色”按鈕，單擊顏色按鈕就可以打開顏色設置的對話框，如下圖所示。

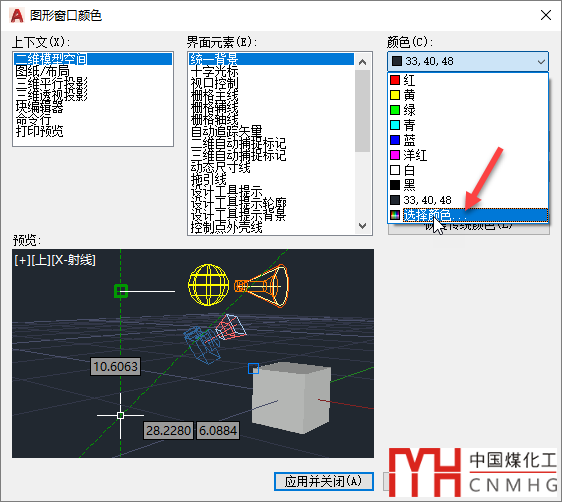

進來后默認選項就是二維模型空間的背景顏色，只需要在右上角的顏色下拉列表中選擇需要的顏色就好了。如果列表中的幾種顏色不滿足要求，可以點最下面的“選擇顏色”，就會彈出選擇顏色對話框，如下圖所示。

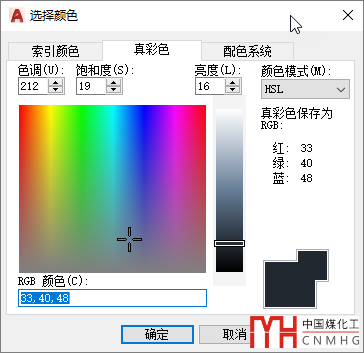

彈出的是一個標準的選擇顏色對話框，但與設置圖層或?qū)ο髮傩詴r(shí)不同的是，設置圖層和對象屬性時默認打開的是索引顏色選項卡，而設置背景顏色的時候默認顯示的是真彩色選項卡。在對話框中我們可以直接輸入顏色的色調、飽和度、亮度值，也可以在地下直接輸入顏色的RGB值，或者直接用光標在樣板上點取需要的顏色，設置好有點“確定”即可。

CAD中顏色的作用和設置時應該注意的問題？

在“圖形窗口顏色”對話框點“應用并關閉”按鈕，這時雖然選項對話框沒有關閉，但我們已經能看到設置的效果，如果不合適，可以接著改，如何沒有問題，可以點“確定”按鈕關閉選項對話框。

如果感興趣，可以看看下面還有哪些顏色設置選項，有沒有自己需要調整的顏色。

二、修改圖紙/布局空間的背景顏色

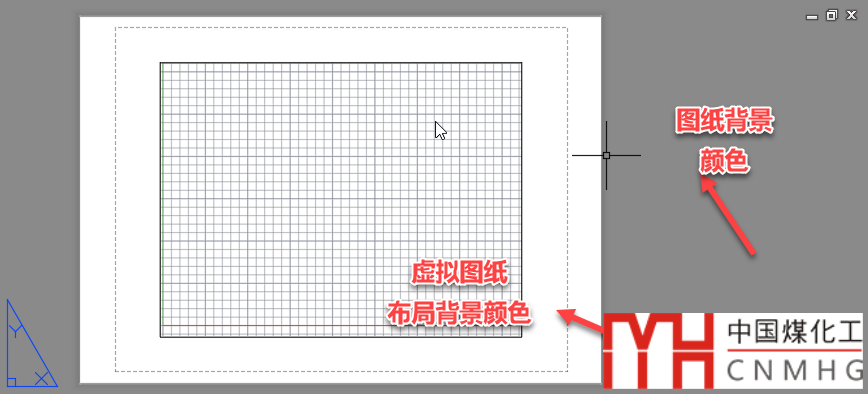

布局空間的背景顏色設置方法跟模型空間的設置方法基本相同，但還有一些區別。布局空間為了更形象地模擬圖紙的效果，不僅顯示了一個模擬圖紙的方框，還顯示了陰影和背景色。模型空間的背景是純色的，而布局有兩種顏色，如下圖所示。

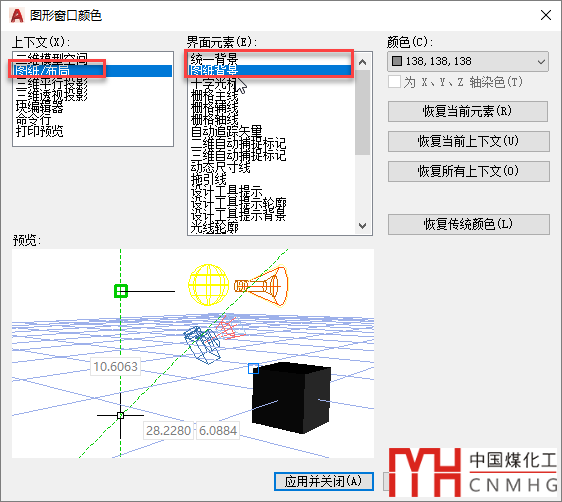

在低版本我們只能修改虛擬圖紙部分的背景顏色，高版本，至少2018提供了圖紙背景顏色的設置，如下圖所示。

很多人把布局空間像模型空間那么使用，一個布局放置多個視口和圖框，因此會希望圖紙范圍外也能用統一的背景顏色。

如果是提供了統一背景和圖紙背景顏色設置的高版本，我們將兩種顏色改成一樣的就行了。

如果是不支持修改圖紙背景顏色的低版本，只能先修改布局的背景顏色后，在到選項對話框里設置其他選項了，關閉“圖紙背景的顯示”的顯示了。

將布局的統一背景修改成黑色后的效果如下圖所示。

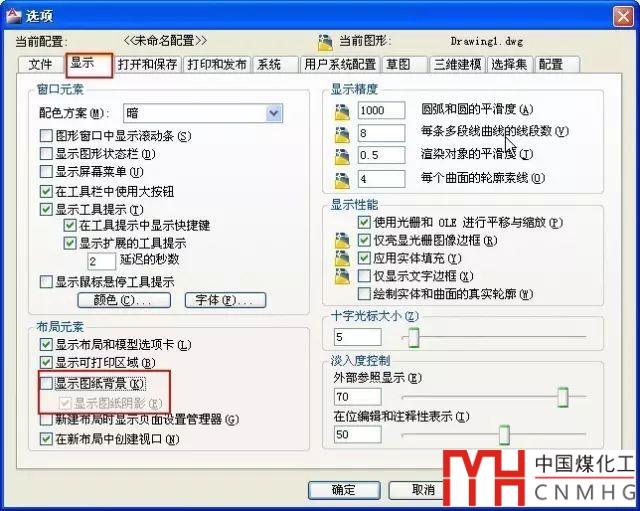

我們看到只有中間部分變黑了，背景顏色并沒有變，在選項對話框的顯示選線卡中，單擊取消勾選“顯示圖紙背景”，如下圖所示，然后單擊確定按鈕關閉選項對話框。

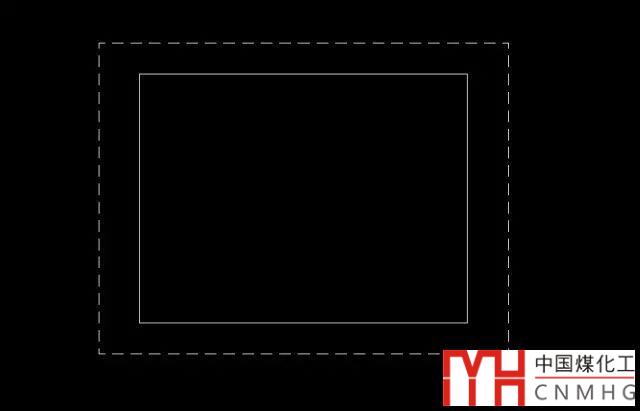

這樣布局空間就跟模型空間一樣，背景顏色都統一了，但仍會有虛線和實現表示紙張鏈接和可打印區域的邊界，如下圖所示。

小結

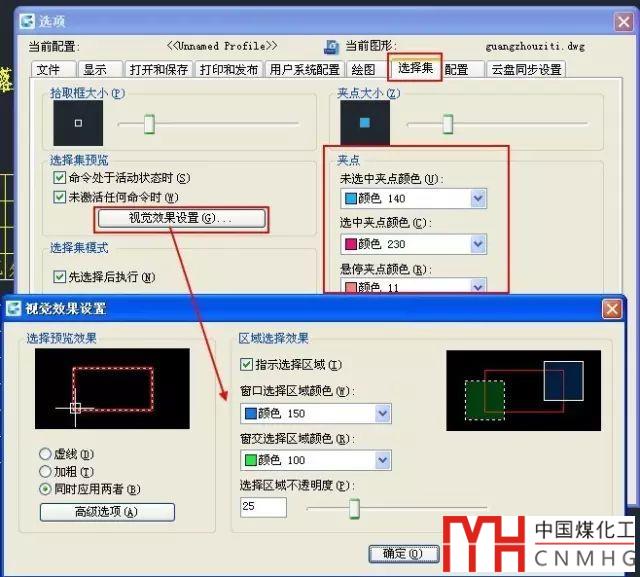

上面介紹了模型空間和布局空間背景顏色的設置方法，CAD很多界面元素的顏色都可以用上述方法設置，例如十字光標、柵格線的顏色等。但還有一些界面元素的顏色不是在“圖形窗口顏色”對話框設置的，例如交叉和窗口（左右）框選的顏色、夾點的顏色就在選項對話框的“選擇集”選項卡中設置，如下圖所示。

AUTOCAD或浩辰CAD不同版本界面有所不同，但方法基本是相同
