在畫圖或打印的時候，有時只需要保留整體圖形的一部分或者需要將其中一部分遮擋，采用什么方法取決于圖形的類型和保留區域的形狀，這里簡單介紹幾種方法。

一、區域覆蓋WIPEOUT

要遮擋圖形我們首先想到的是區域覆蓋WIPEOUT，區域覆蓋可以直接畫，也可以選擇已繪制好的多段線來生成，前幾天的文章介紹過，這里就不再介紹了。

每日一貼——CAD的區域覆蓋WIPEOUT使用的一些技巧

區域覆蓋的優點是：

• 被遮擋的圖形也會保留原來的狀態，不需做任何處理；

• 區域覆蓋是一個獨立的對象，編輯、刪除都比較簡單；

• 并且一個圖形上可以創建多塊區域覆蓋進行遮擋。

區域覆蓋的缺點是：

• 不支持圓和弧形邊界，圓或弧必須轉換成直線段；

• 不能實現遮擋外部圖形，保留內部區域的效果；

• 需要合理設置圖形順序，否則可能遮擋需要顯示的圖形。

每日一貼——CAD圖形被遮擋怎么辦？

二、圖塊或外部參照裁剪

如果圖形就是圖塊或外部參照就可以直接用CLIP或XC命令裁剪，或者被遮擋的圖形不需要修改也可以做成圖塊后再裁剪。

為什么CAD的圖塊或外部參照只能看到一部分？你會用XCLIP命令裁剪圖塊或外部參照嗎？

裁剪的優點：

• 裁剪邊界與圖塊或外部參照成為一體，移動圖塊或外部參照不影響裁剪效果。

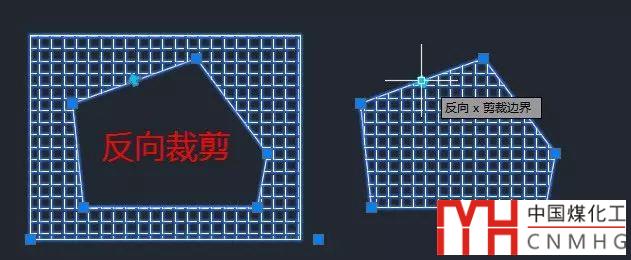

• 可以設置正向或反向裁剪，高版本可以直接通過夾點來切換正反向，并可直接調整裁剪邊界的夾點。

• 裁剪邊界不僅可以刪除，還可以開關。

裁剪的缺點：

• 邊界不支持圓和圓弧，如果選擇的多段線包含圓弧，圓弧會直接轉成直線。



• 如果被遮擋的圖形還需要進行編輯，定義成圖塊就不太方便了。

三、實體（SOLID）填充

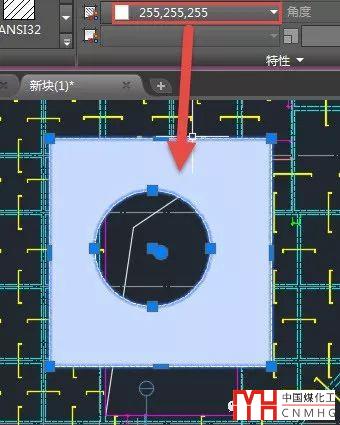

有時我們也可以用SOLID填充來遮擋圖形，但如果希望填充像WIPEOUT打印時看不出來，就需要將填充的顏色設置為真彩色的【255,255,255】如下圖所示。

SOLID填充的優點：

• 填充對邊界限制少，支持圓、弧、橢圓、樣條曲線等各類形狀的邊界。

• 填充可以是一個封閉區域，也可以是多個獨立的區域，也可以是類似上圖中的嵌套區域，非常靈活。

SOLID填充的缺點：

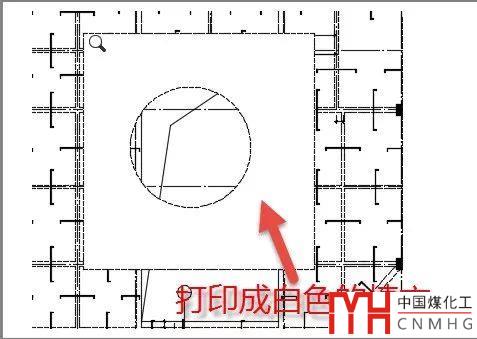

• 要想不打印出來，必須設置成真彩色的白色，如果使用了索引色的7號色，打印出來會是黑乎乎一片。

• 如果遮擋區域上面要畫其他圖形的話，圖形有顏色還好說，如果繪制圖形是白色的話，跟填充重疊在一起就看不到了。

• 圖形順序也很重要，必須正確設置才能實現遮擋的效果。

四、布局空間視口

當整張圖紙需要分成多個圖框打印，或者要對局部進行放大時，布局的視口顯然是最好的選擇。視口不僅可以是矩形，也可以是圓形或其他特別的形狀，而且視口還可以設置比例、設置特殊的圖層狀態。

關于布局和視口的文章已經發得很多了，這里就不再介紹了，大家可以通過菜單和歷史文章目錄去查看相關文章。

CAD布局中怎么創建視口？

如何調整CAD視口顯示的視圖

CAD視口的顯示控制

CAD布局怎么用？

布局視口的優點：

• 視口邊界支持圓、帶弧線的多段線邊界、橢圓或樣條曲線邊界。

• 可以設置比例，有各種針對排圖打印的設置和參數。

• 視口內可以單獨設置圖層的凍結、顏色、線型、線寬等屬性，可以實現相同圖形不同視口不同的顯示和打印效果。

  CAD圖層名稱帶藍色底色是怎么回事？

布局視口的缺點：

• 只能裁剪掉視口外的圖形，無法利用視口遮擋圖形。

• 操作和設置比較復雜，初學者掌握難度大。

• 過多的視口會影響性能，超過一定數量后視口內的內容會不顯示。

上面簡單介紹了用來遮擋或裁剪圖形的幾種方法，每種方法都各有自己的優缺點，也有自己適用的不同場景，至于選用哪一種，需要看圖紙的需要。
