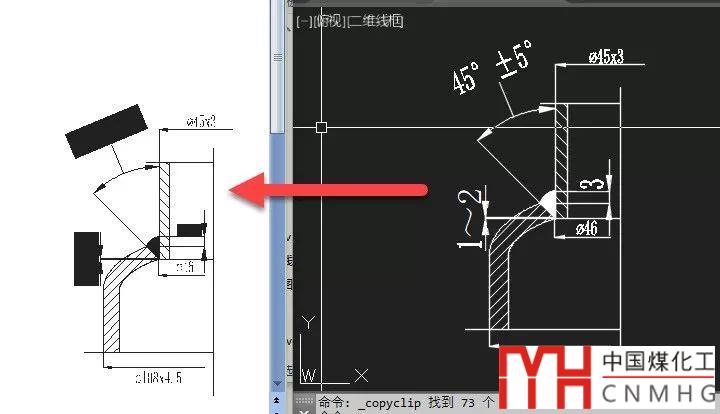

今天有位網友在群里問了這樣一個問題：為什么CAD圖形復制粘貼到WORD中文字都變成了一個黑框，怎么解決？

群里有網友說是不是標注文字設置了填充顏色，確實有這個可能性。網友把圖紙發過來后，發現是多行文字設置的問題。下面就來看一下到底是什么問題，應該怎么解決。

在CAD中打開此圖紙后，雙擊在WORD中顯示為方框的文字，會進入多行文字編輯器，說明此文字是一個多行文字，選中文字，在多行文字編輯器的面板里單擊遮罩按鈕，打開背景遮罩對話框，如下圖所示。

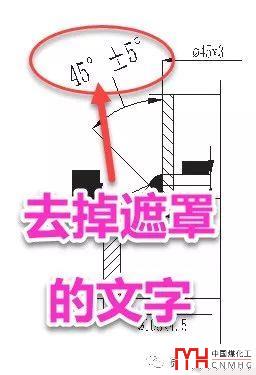

在遮罩對話框中取消勾選“使用背景遮罩”，然后再?gòu)?fù)制粘貼到WORD中就會有黑色背景的存在了，如下圖所示。

也可以選中文字后右鍵，在右鍵菜單中選擇“背景遮罩...”，打開背景遮罩對話框。

問題的原因和解決辦法就這么簡單：黑色的方塊就是多行文字的背景遮罩。

---下面是廣告，點廣告可支持作者---

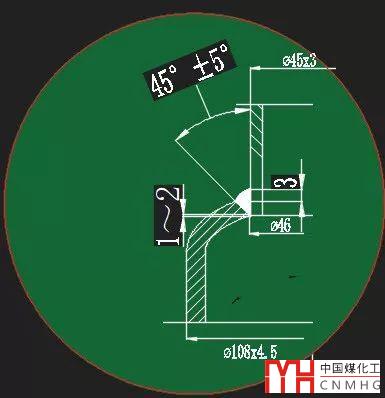

多行文字的遮罩的作用是在CAD圖紙中遮擋后面的圖形，避免文字被其他圖形遮擋或跟其他圖形出現交叉效果，如下圖所示。

網友說可能是標注文字的填充顏色引起，他說是也是對的！

雖然多行文字可以設置遮罩，但專門去設置文字背景遮罩的人并不多。而標注樣式中文字的填充顏色設置起來很簡單，使用的人更多用。

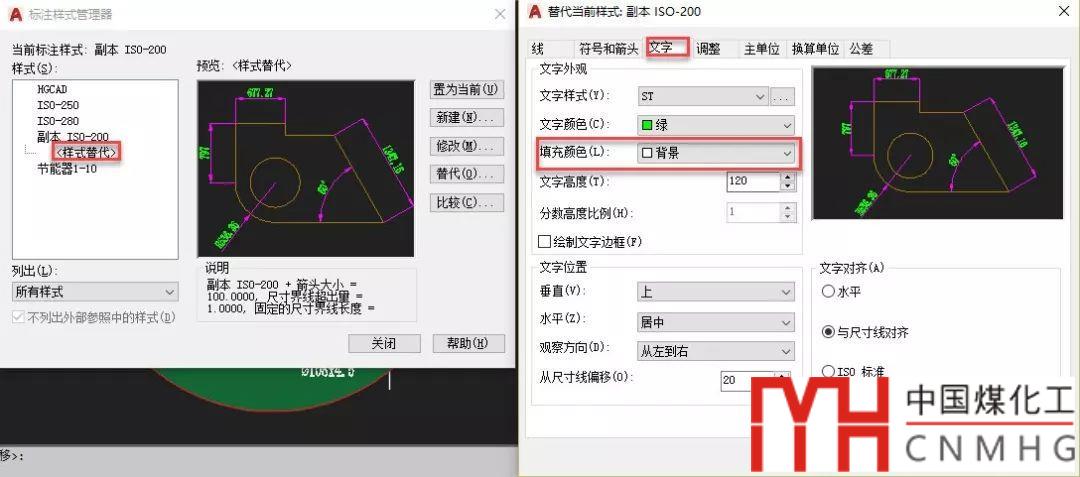

這張圖中的標注樣式設置了一個樣式替代，而且標注的文字確實設置了填充顏色，如下圖所示。

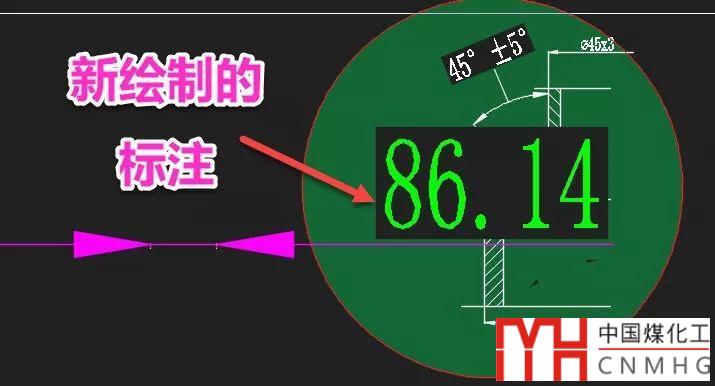

用此標注樣式繪制一個標注，也會出現跟那些多行文字的效果，如下圖所示。

而圖中原有的多行文字都和標注線和箭頭在一起，應該就是標注炸開的結果。標注的文字炸開后就變成了多行文字，標注文字的背景顏色就是多行文字的背景遮罩。

網友看了一眼截圖就知道了問題的原因，確實是個CAD高手！

通過上面的問題我們知道了文字的背景遮罩和標注文字的填充顏色會導致圖形粘貼到WORD中出現黑色方塊。

同時，如果希望文字或標注文字不被其他圖形遮擋或與其他圖形交叉時，就可以給文字設置遮罩或給標注文字設置填充顏色。

以上技巧適用于AUTOCAD和浩辰CAD等類似的CAD軟件。
