今天又遇到一個奇怪的問題，網友說有一張圖紙中文字顯示正常，但作為外部參照插入到另一張圖中后，文字就消失了，如下圖所示。

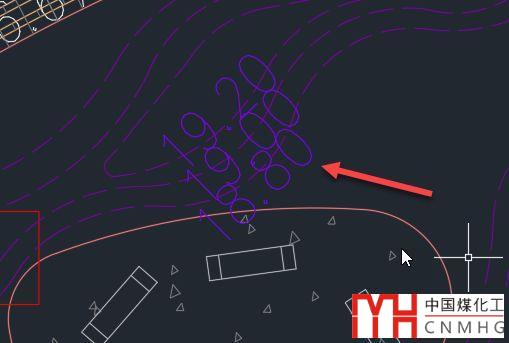

外部參照原圖

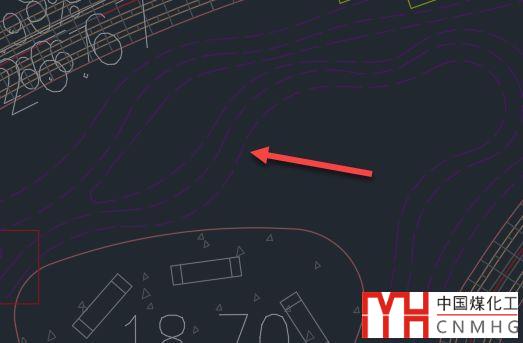

作為外部參照插入到其他圖后的效果

剛開始看截圖，我還以為是文字樣式設置或圖層設置有問題，但感覺沒有那么簡單，于是讓網友將圖紙發過來看一下。拿到圖紙后我花了一些時間才找到問題的原因。

這張外部參照底圖問題比較多，這張圖紙看上去是多張圖紙綁定生成，圖紙比較亂，除了文字消失的問題外，圖中還會出現類似注釋性文字的多比例重疊的問題。文字所在的圖層也并未關閉或凍結，圖中文字樣式確實也有問題，但這個根本不是問題的根本。

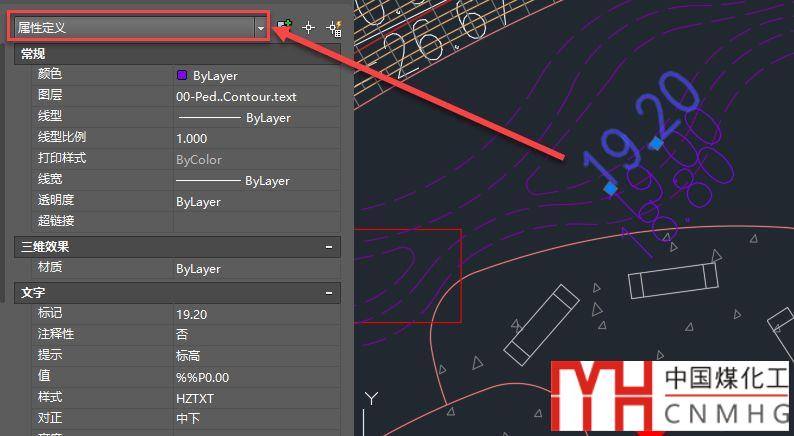

打開參照原圖，選中那些在作為外部參照時無法顯示的文字，打開特性面板（CTRL+1），這些文字居然是獨立的屬性文字，如下圖所示。

以前遇到過這類把屬性文字當普通文字使用的圖紙，當時的問題是圖面上看到的是屬性的標記，而屬性文字的標記是無法查找的替換FIND的，當時也寫了相關文章。

CAD屬性塊創建、編輯的相關技巧

CAD中怎樣查找和替換文字？為什么有些文字明明有卻查找不到？

當圖紙以外部參照的形式插入到另一張圖紙中后，在圖紙中類似于圖塊參照，因此都可以用參照編輯REFEDIT進行編輯?？吹绞菍傩晕淖治疫€以為插入外部參照后會應該顯示成屬性的值，也就是19.20會變成%%P0.00，文字不顯示是其他原因。所以又將文字樣式和圖層檢查了一遍，確認與文字樣式和圖層無關。

這些文字卻消失了，到底是為什么呢？

我嘗試新建了一張圖紙，用ATT命令寫了一個屬性文字，保存圖紙。然后另建了一張圖紙，將剛才保存的圖紙作為外部參照插入進來，屬性文字也消失了，大家也不妨試一試了。

原因終于明確了：

如果圖中有獨立的屬性文字，作為外部參照插入到其他圖紙中時，這些屬性文字將不顯示。

解決辦法：

這些屬性文字或者做成圖塊，將屬性的值改成我們需要的值，比如說標記19.20的屬性做成圖塊后，將屬性值也設置為19.2。

但這樣操作太麻煩了，更簡單的方法就是：將這些屬性文字轉換普通文字。

CAD并沒有提供這樣的功能，不過之前在解決查找替換問題的時候有網友提供了這樣的插件。

CAD插件-屬性文字標簽轉換為普通文字

網友的圖紙用這個插件將這些屬性文字轉換為普通文字后，這些文字可以正常顯示了。

之前就反復強調過，屬性文字不是可以單獨使用的文字，但很多網友受到網上一些文章的誤導，經常可以看到這樣的圖紙，不過我之前還沒有注意到單獨使用屬性文字還會導致作為外部參照的時候文字消失的問題。

最后再次提醒大家：屬性文字必須作為圖塊的一部分使用，單獨使用可能會帶來無法查找替換，外部參照中文字消失等一系列問題。
