儲罐設計漫談-01概述及罐壁設計
重開此帖子的目的主要是為了針對儲罐設計，對標準中的一些公式和一些計算軟件TANK或者繪圖軟件做一個詳細的解讀。通過解讀公式，制定合適的計算流程，自己編制計算軟件進行計算，達到熟悉儲罐設計的目的。
儲罐是石油化工常用的一種設備，用來儲存原料、物質，它的特點是容積大，壓力溫度低，很多時候是常壓操作。它的壓力低，但是設計起來并不容易。
儲罐涉及的標準一般如下表所示：
| 規范 | 范圍 |
GB 50341-2014 《立式圓筒形鋼制焊接油罐設計規范》 | 壓力：-6.9KPa(附錄B)~18KPa(附錄A) 溫度：<=250°C/最低日平均溫度+13 |
GB 50128-2005 《立式圓筒形鋼制焊接儲罐施工及驗收規范》 | 儲罐制造規范 |
SH 3046-1992 石油化工立式圓筒形鋼制焊接儲罐設計規范(附條文說明) | 壓力：-0.49KPa~6KPa 溫度：<=250°C/最低日平均溫度+13 不小于-20°C |
| API650 《Welded tanks for oil storage》 | 壓力：-6.9KPa（V.1）~18KPa（F.1.3） 溫度：<=260°C（M.1.1）/設計金屬壁溫 （最低日平均溫度+8,不適用與低溫罐） |
API620 《Design and construction of large, welded, low-pressure storage tanks》 | 壓力：~100KPa（1.2.2） 溫度：<=121°C（1.2.2） |

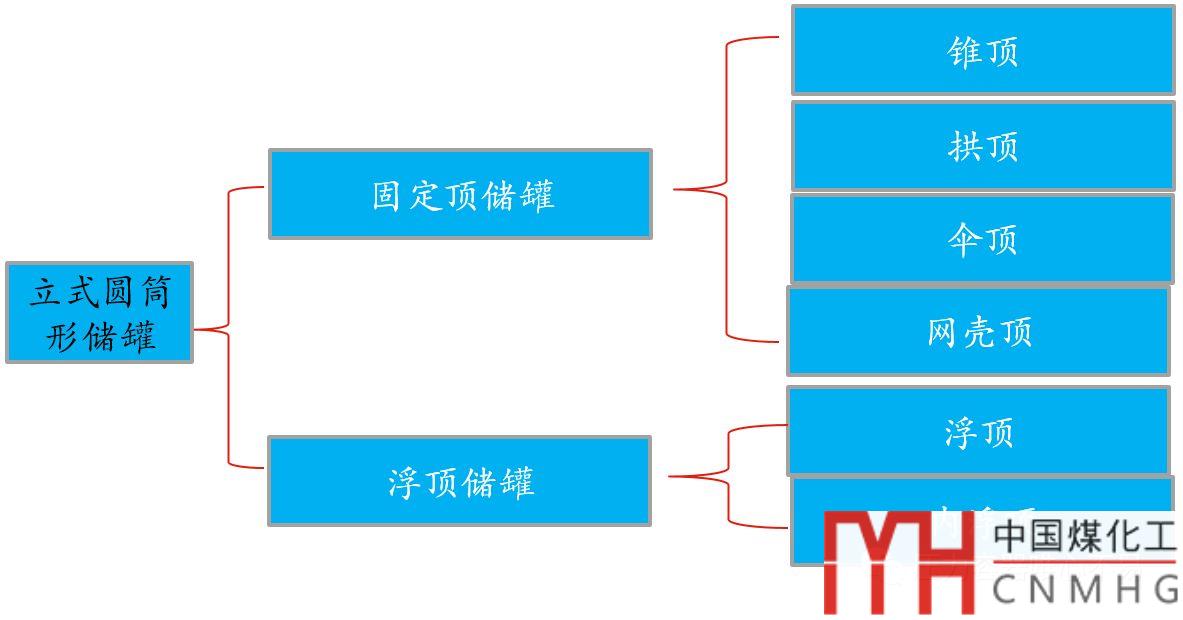

儲罐的分類一般如下：

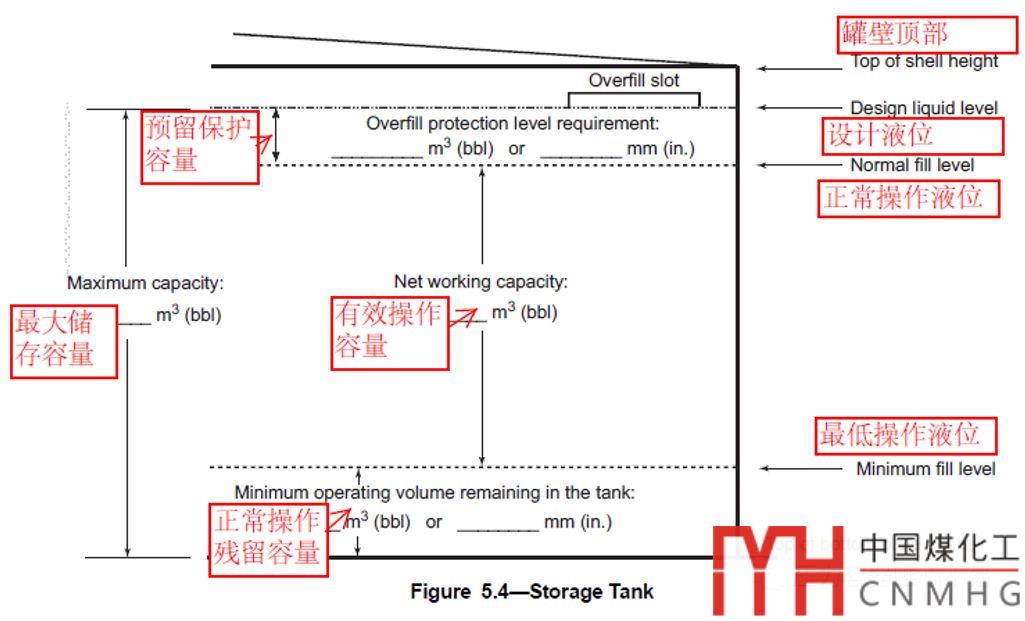

儲罐的各種容積一般如下圖所示：

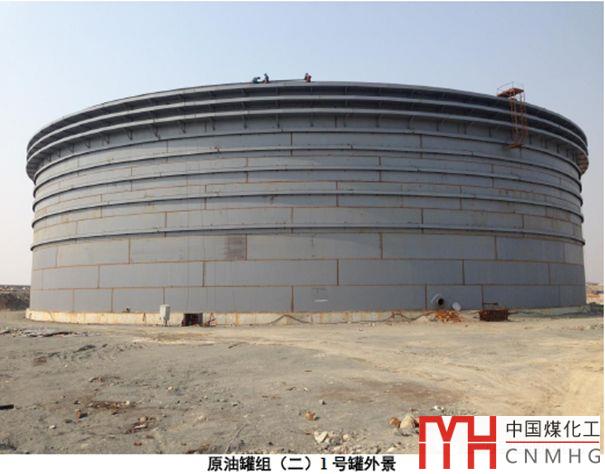

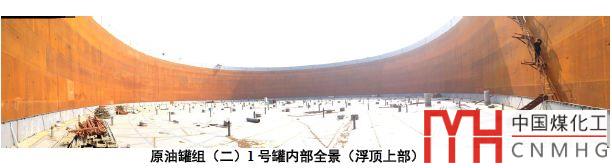

儲罐圖示：
1. 罐壁的設計
1）罐壁計算方法
一般的計算方法主要有兩種：一英尺法和變節點法。
一英尺法的意思是：在于變厚度的地方，由于下一節厚度對上一節有加強作用，其最大應力不發生在變厚度的地方，而是發生變厚度以上一英尺的地方（300mm）。
儲罐是薄壁容器，其周向薄膜應力為：S=PD/2t，P為壓力，D為直徑，t為罐壁厚度
儲罐在一英尺（0.3m）處壓力為P=ρg（h-0.3），ρ為密度，g為重力加速度，h為液柱高度
將兩式結合，可得
t=ρg（h-0.3）D/2S
=9.8ρ（h-0.3）D/2S
=4.9D（h-0.3）ρ/S，此即罐壁公式的由來。
API650規定：Sd按表5-2取，最高設計溫度大于93度的儲罐，由于應力隨著溫度升高而降低，需要按照API650附錄M3.2進行修改。
同樣的原理可以知道試壓時的罐壁厚度：
最終每節按照設計厚度和靜水壓厚度取大值。

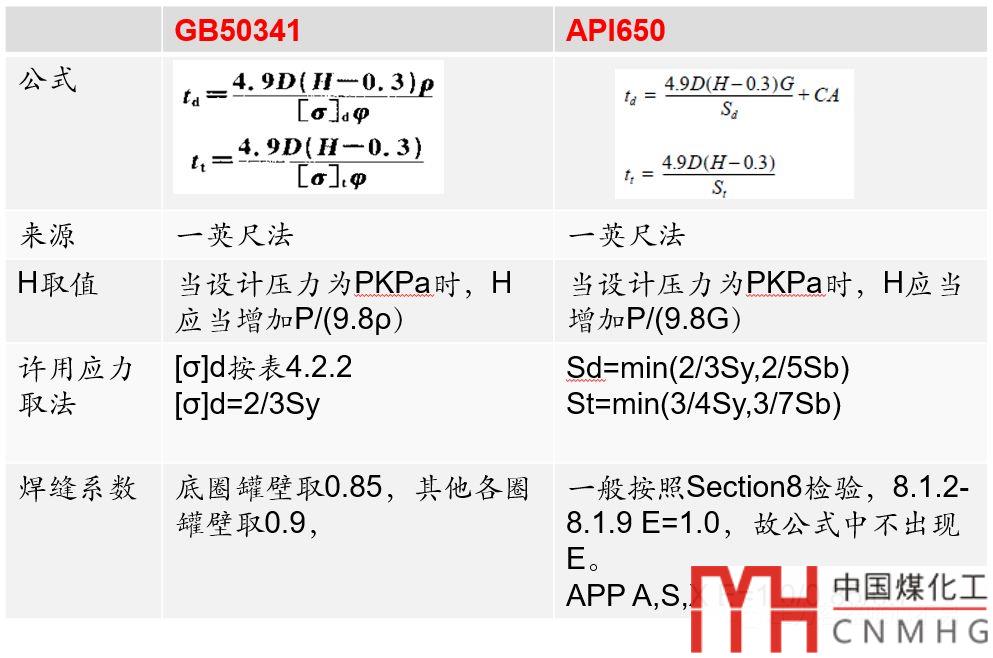

2）GB/T50341和API650一英尺法比較
3）變節點法簡介
變節點法是一英尺法的加強版，一英尺法假設最大應力在變厚度以上一英尺處，而變節點法可以精確地計算靠近底部以及不同厚度連接處的最高應力位置。
靠近底板的一段與底板連接處鉸接，根據變形協調原理，連接處內壓產生的變形等于剪力所產生的變形。經過高度修正，得到API650 5.6.4.4的公式。
變節點法需要不斷試算，迭代，最終得到結果，計算而言是比較繁瑣，一般得到的結果比一英尺法更薄更經濟。

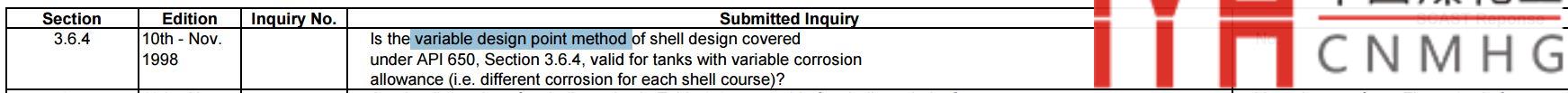

變節點法不適合于可變的腐蝕余量，參考 附錄D 650-I-02/02.
由于API650從2007版以后，附錄D已經移到官網上，不在正文中所以如果想找附錄D中的內容可以使用如下網址：
http://mycommittees.api.org/standards/techinterp/refequip/Shared%20Documents/650ti.pdf
4）結構尺寸
| 內容 | GB/T50341 /50128 | API650 |
| 最小壁板厚度 | 查表6.3.4 直徑 厚度 D<15 m 5mm 15≤D<36 m 6mm 36≤D≤60m 8mm 60≤D≤75m 10mm D>75m 12mm 未說明是否含腐蝕余量，可按照API650 | 第5.6.1.1節 直徑 厚度 D<15 m 5mm 15≤D<36 m 6mm 36≤D≤60m 8mm D>60m 10mm 注：此最小厚度為建造時罐壁厚度（即最小壁厚包含了腐蝕余量） |
| 包邊角鋼最小尺寸 | 固定頂：表6.2.2-1，與直徑相關 浮頂：表6.2.2-2，與最上圈罐壁厚度相關 | 第5.1.5.9節 D≤11 m L50X50X5 11<D≤18m L50X50X6 D>18m L75X75X10 |
| 罐壁尺寸 | 直徑小于25m的儲罐，壁板寬度不小于500mm，長度不小于1000.直徑大于25m的儲罐，壁板寬度不小于1000，長度不小于2000. （50128 3.2.1.7） | 第5.6.1.2節，最小寬度為 1800mm |
5）罐壁快速出圖

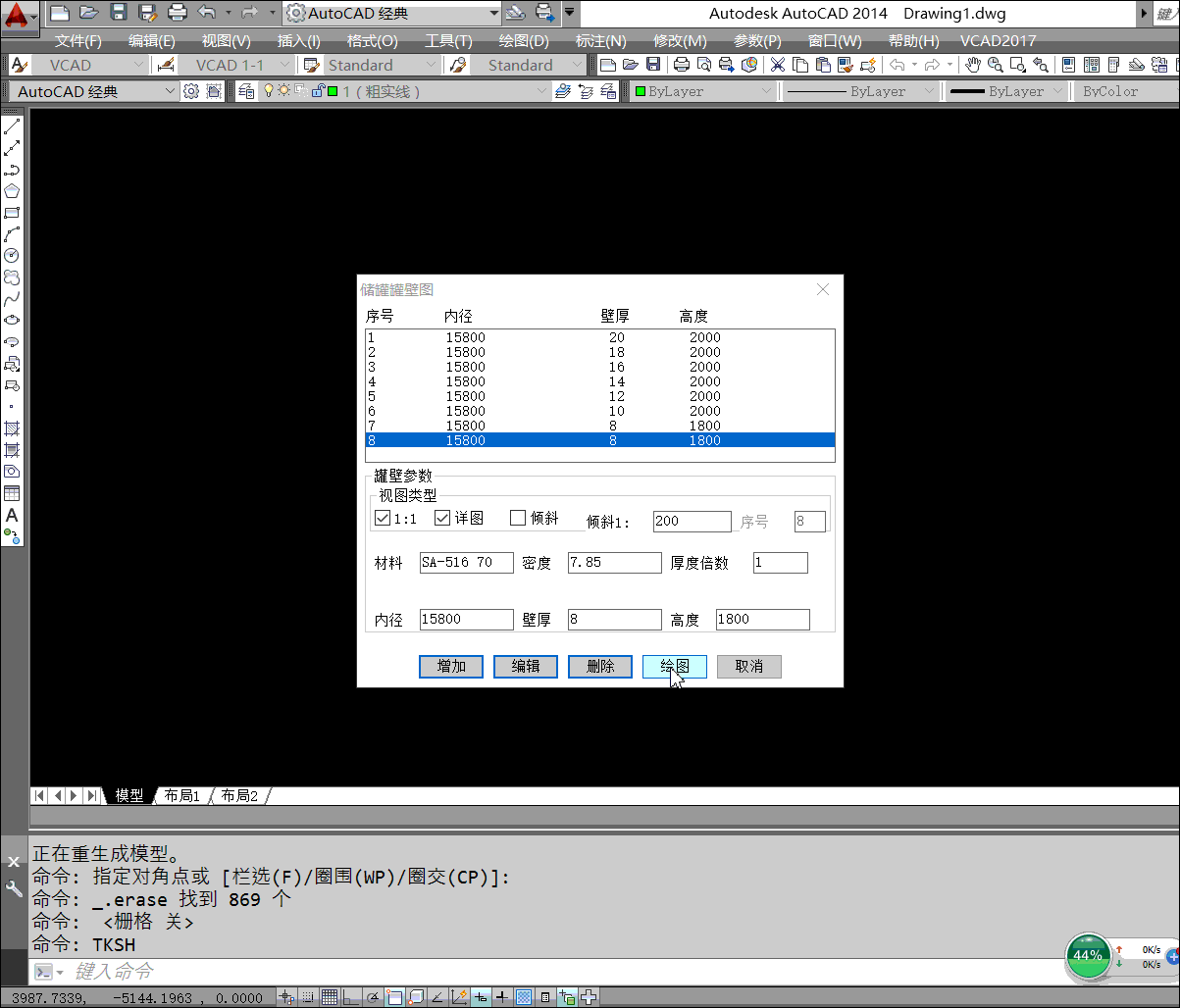

為了加快罐壁的繪制，VCAD開發了儲罐罐壁的繪圖程序。
程序可以繪制1:1的圖紙和直接出A1詳圖。由于罐底可能是傾斜的，所以當勾選傾斜選項時，可以填入傾斜的比例。
由于繪制1:1的圖紙時，壁厚相對于直徑來說太小，為了更直觀，可以將厚度按所填倍數放大。

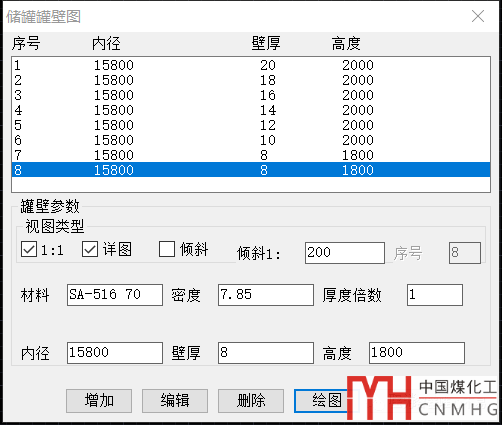

填入所需參數后，點擊增加按鈕可以增加一節新的罐壁。點擊編輯，可以將數據輸入到列表之中，點擊刪除可以刪除一節罐壁。
罐壁輸入是從下而上，比如件號1代表最底層一節罐壁。罐壁的厚度也是逐步遞減的，上部的罐壁厚度不能大于下部的罐壁厚度。
儲罐設計漫談最早發在海川，后來工作比較忙，很久沒有更新了，希望重拾一下，為需要做儲罐設計的朋友提供一些幫助，也可以和一些朋友一起探討一下儲罐的設計工作。
