VCAD在2010年就完成了鈑金展開模塊。做這個模塊的初衷是因?yàn)樵瓉?lái)單位有很多鈑金展開的需求，特別是正錐體，偏心錐體非常常見。在后來做有色金屬的時候，因?yàn)椴牧戏浅ＹF重，所以所有的材料都需要排版。為了快速準確的完成工作，所以制作了鈑金展開模塊。

正圓臺

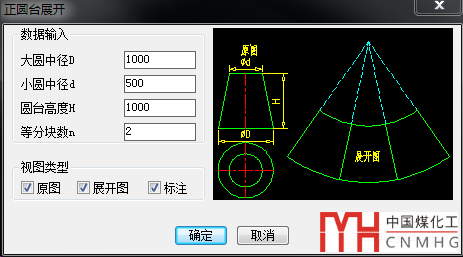

輸入大圓中徑，小圓中徑，圓臺高度和等分份數后，可以得到原圖，展開圖以及標注。

程序界面如上圖，生成圖形如下圖。

直偏心圓臺

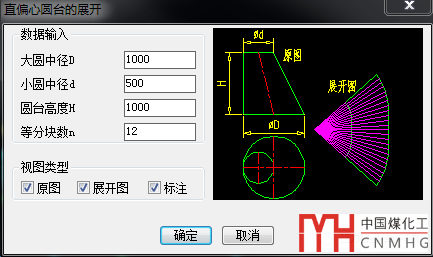

偏心錐體模型一般出現在釜式的換熱器，或者臥式的錐體封頭的換熱器。數值輸入界面如下圖：

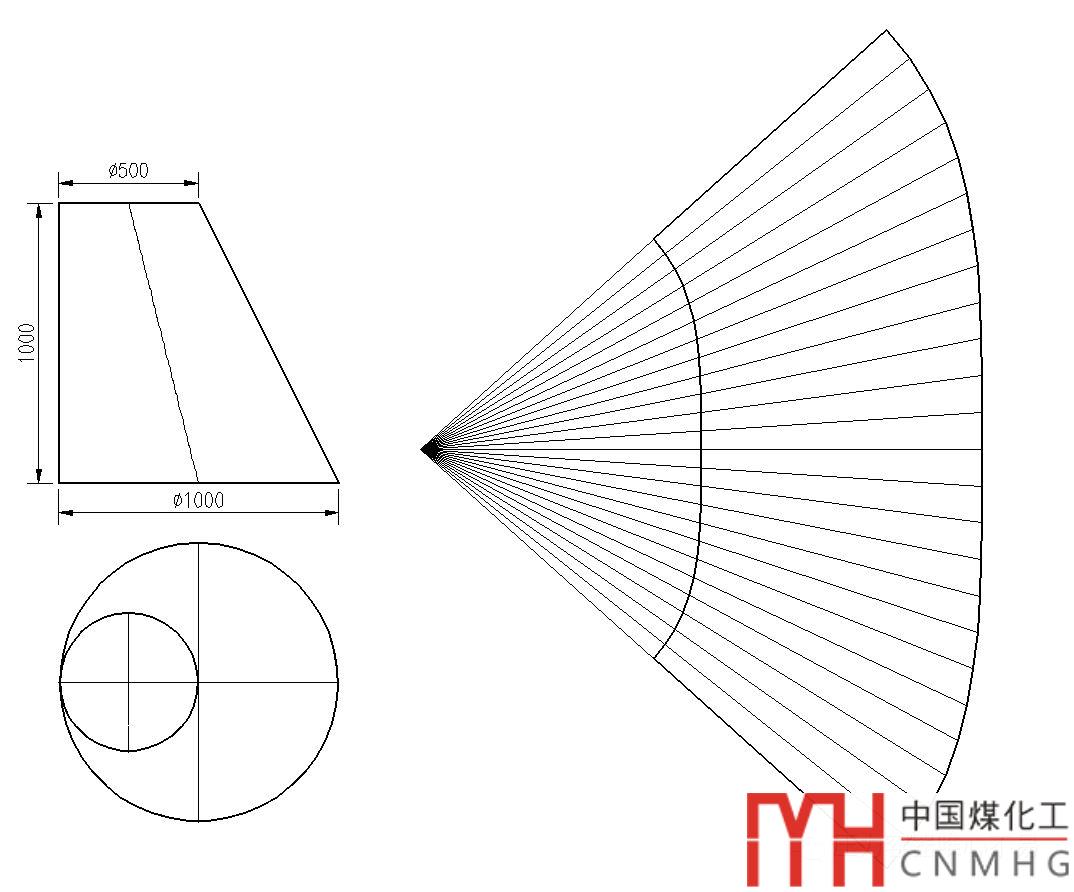

生成效果圖如下，實際應用時，還應該按照需要布置焊縫位置。：

斜截圓柱

斜截圓柱一般出現在彎頭或者內插接管端部帶有有傾斜角。數值輸入界面如下圖：

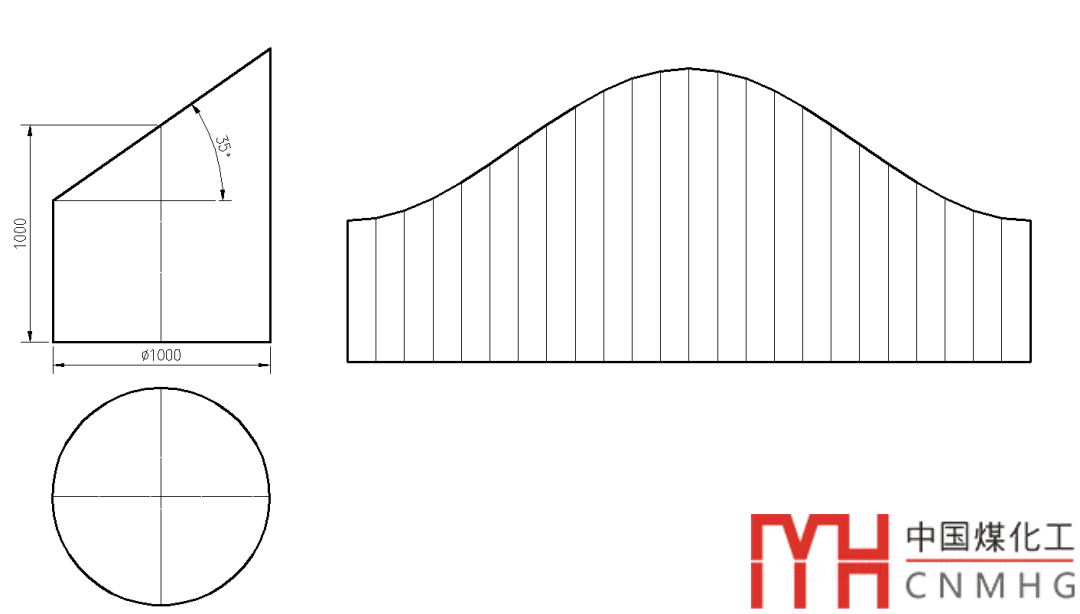

生成效果圖如下，實際應用時，還應該按照需要布置焊縫位置。：

偏心馬鞍

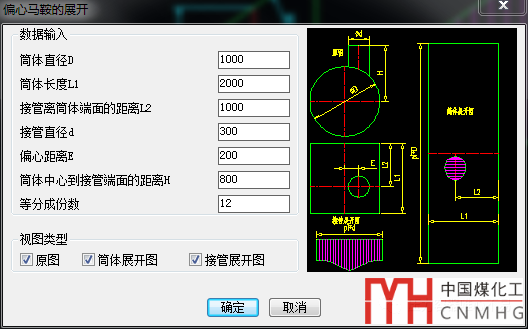

偏心馬鞍的應用比較常見?？梢哉归_作為接管下料，或者補強圈的下料。其程序界面如下：

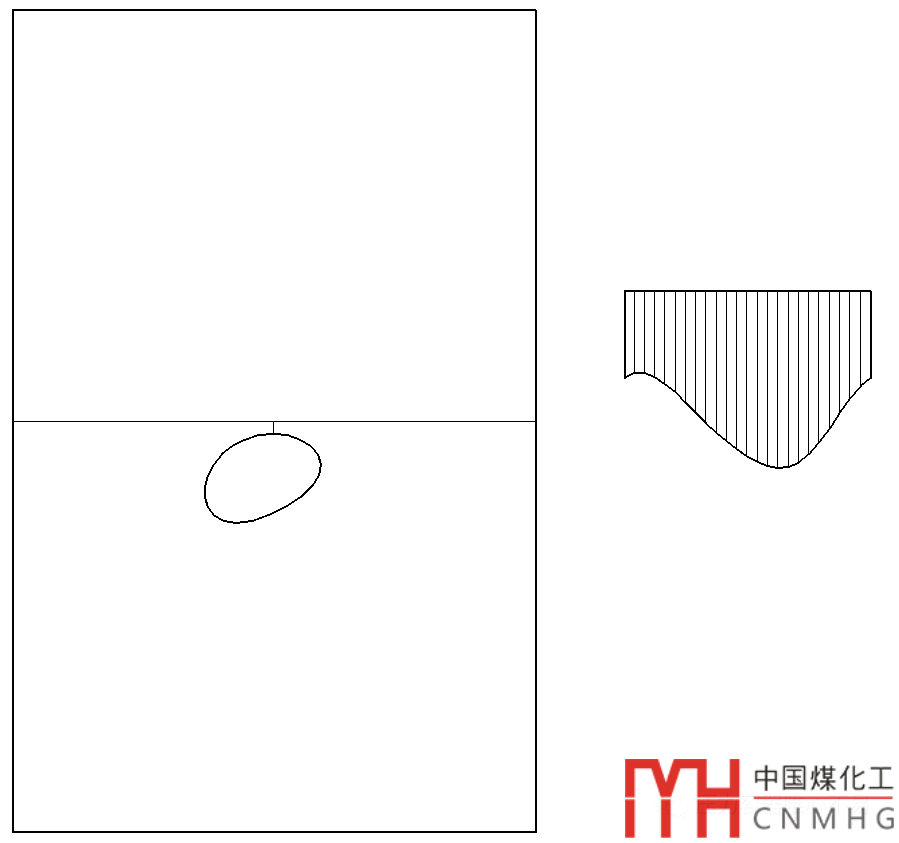

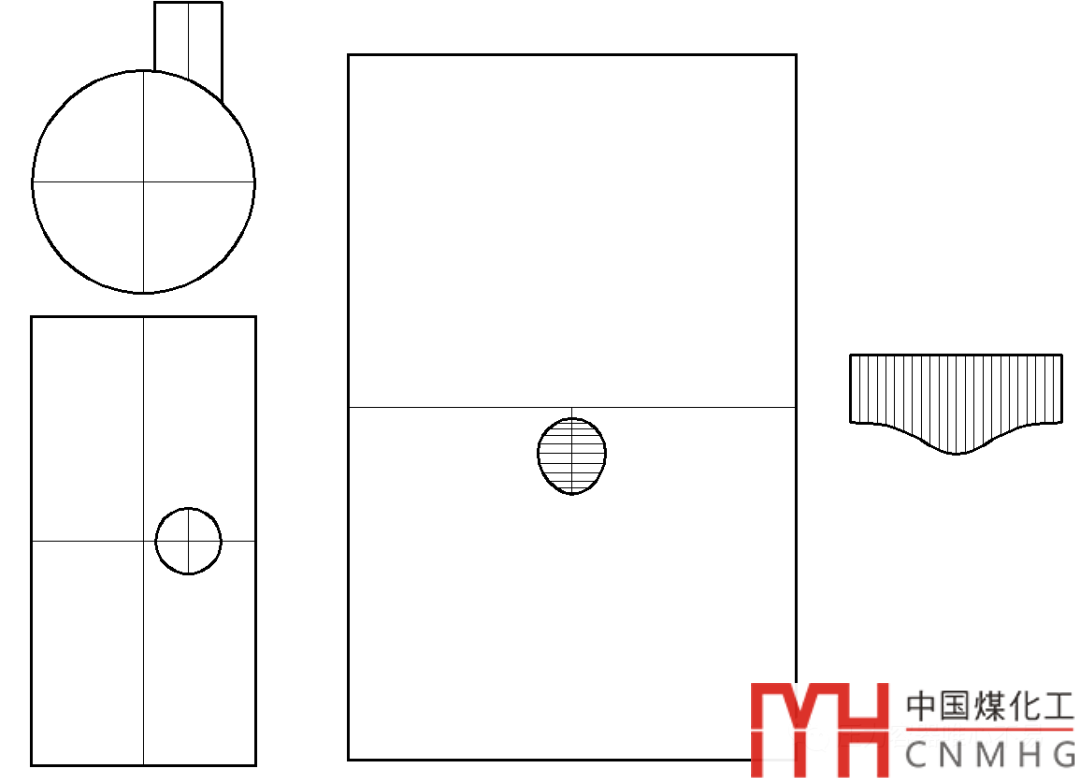

生成效果圖如下：

蝦米彎

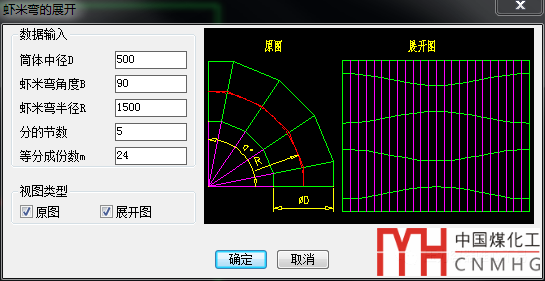

其程序界面如下：

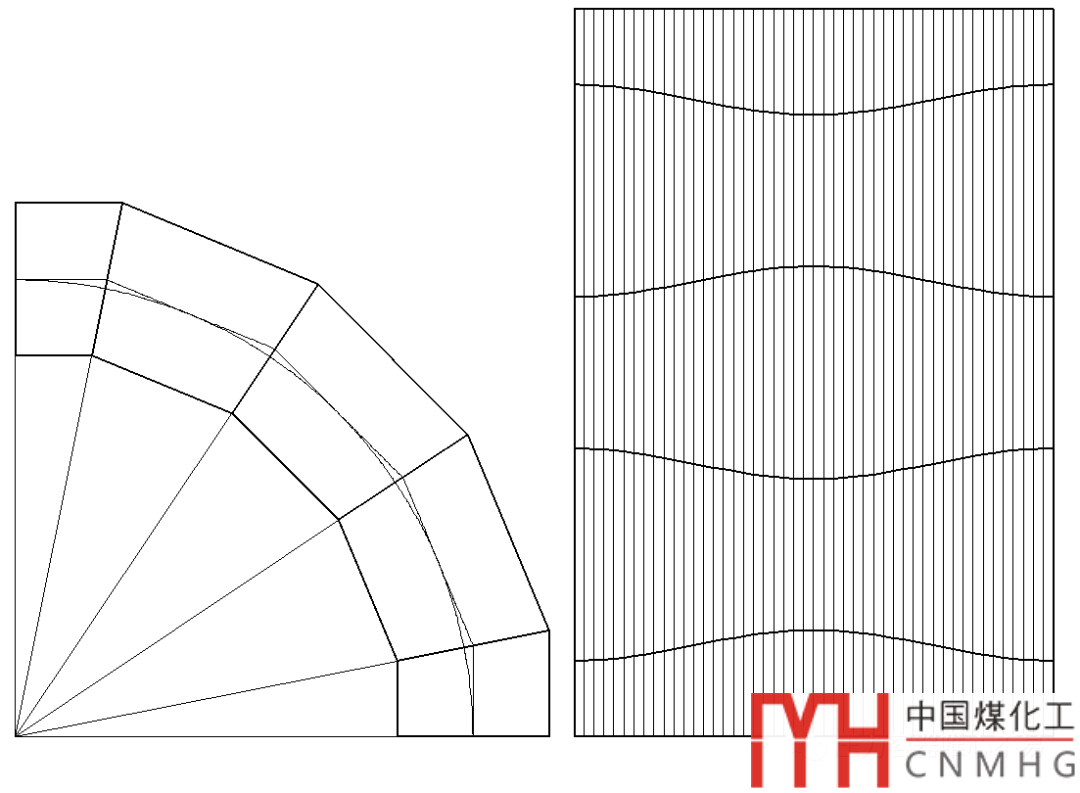

生成效果圖如下，實際應用時，還應該按照需要布置焊縫位置。

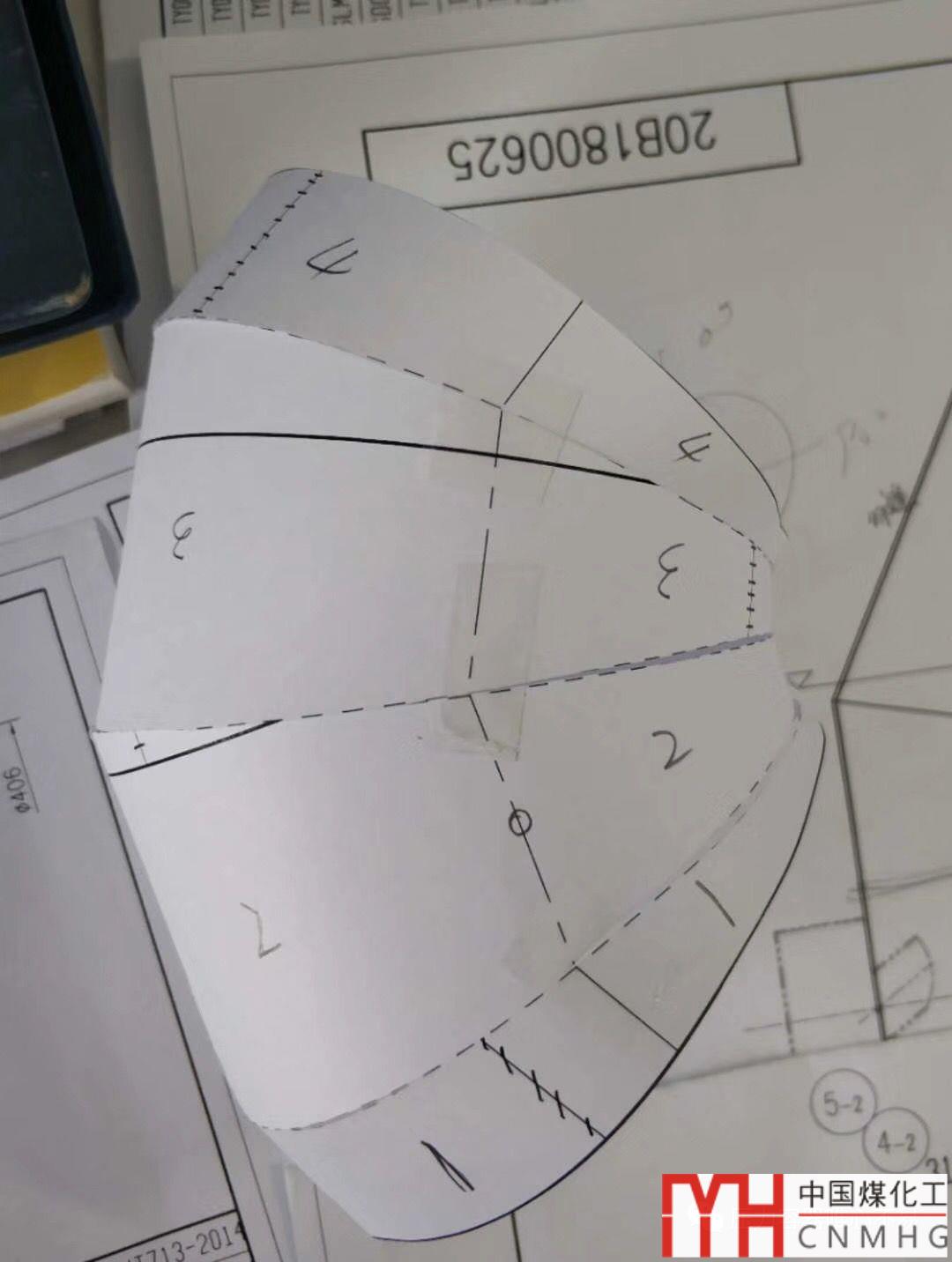

可以打印出來，做個實物試試：

牛角彎

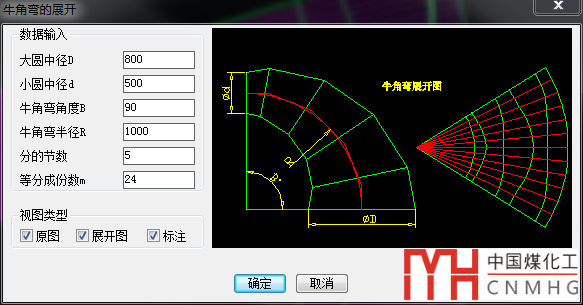

牛角彎輸入界面如下：

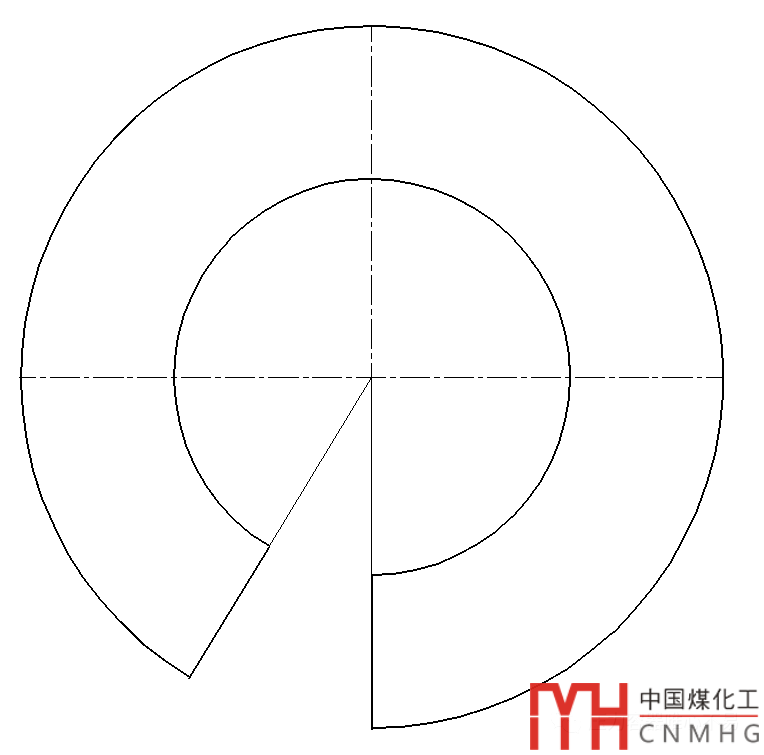

輸出圖形如下：

圓柱螺旋面

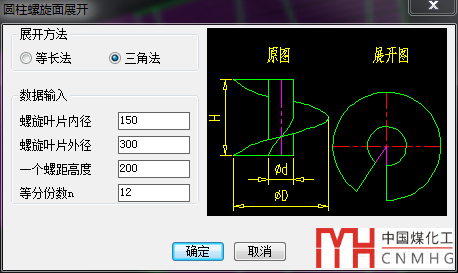

輸入界面如下：

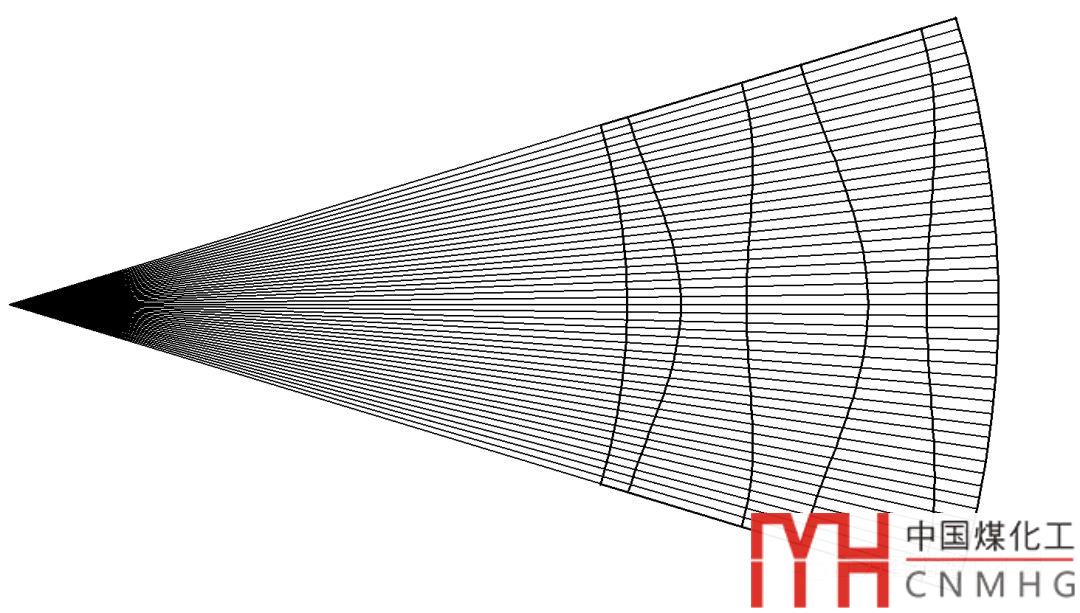

輸入圖形如下：

圓管斜交正錐臺

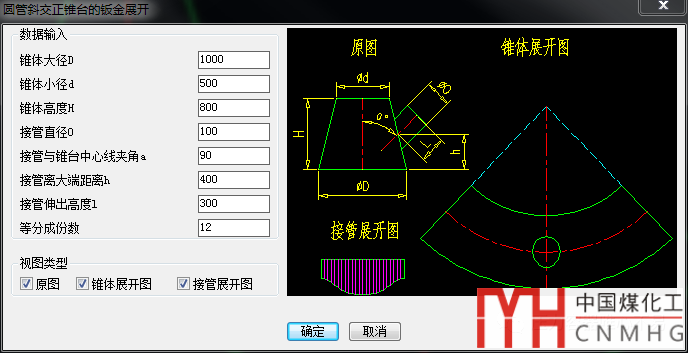

其輸入界面如下：

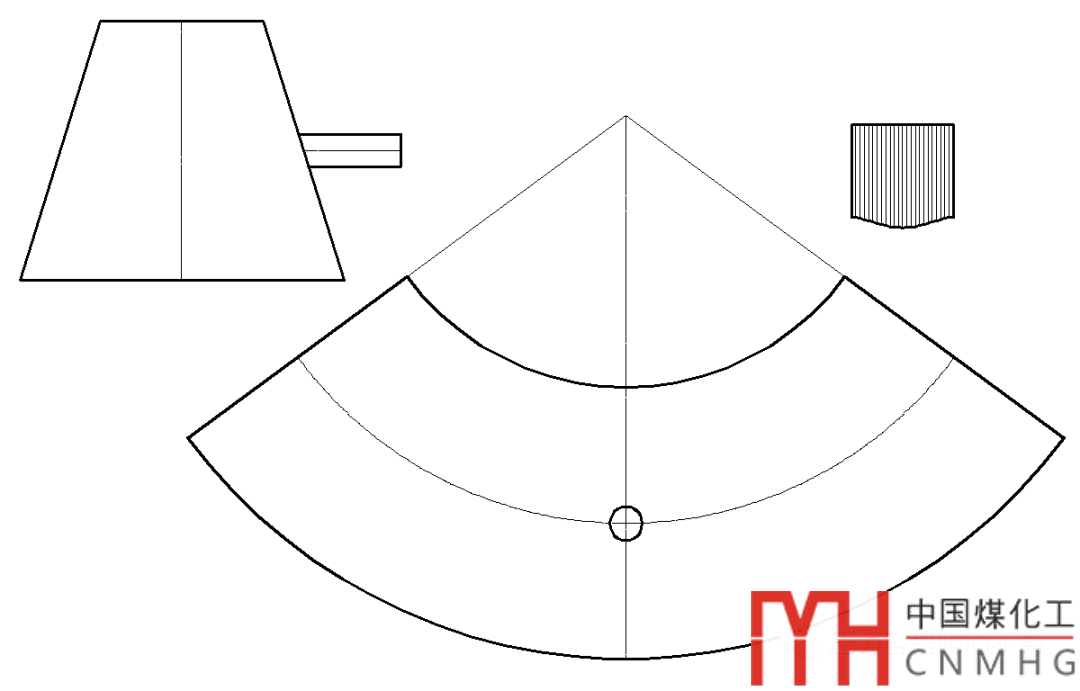

輸出圖形如下：

天圓地方

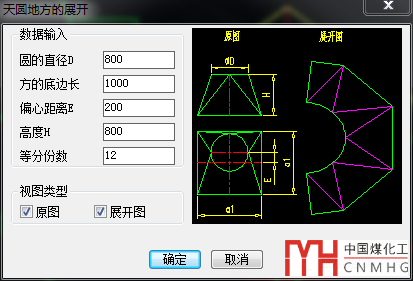

天圓地方展開的程序界面如下：

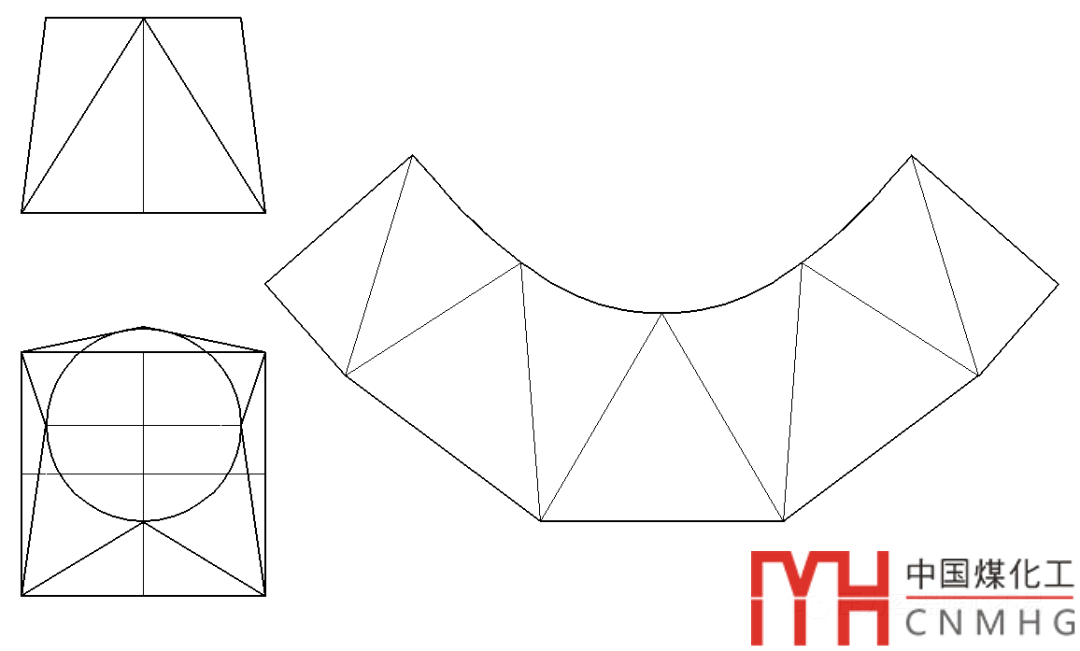

其展開圖形如下：

天圓地方的部件重量計算比較麻煩，可以試著展開一下，然后測量展開后的面積，再求重量。

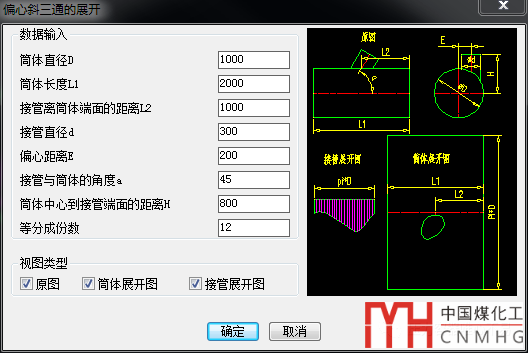

偏心斜三通

其展開圖如下：

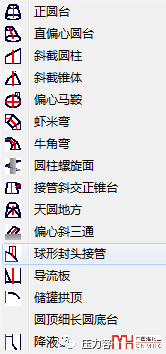

其它展開如球形封頭的接管，導流板，降液板，圓頂細長圓底臺等部件也有相應的展開程序。

雙折邊錐形封頭的鈑金展開見：雙折邊錐形封頭的鈑金展開

鈑金展開模塊在ＶＣＡＤ２０１８試用版中均能使用，需要的朋友請點擊，并轉發此文吧：

VCAD2018試用版
