化工設備中有很多旋轉體的重量需要計算，比如鍛管，長頸法蘭?，F(xiàn)在有很多小軟件可以計算諸如非標設備法蘭，鍛件等重量，但是需要輸入很多數據，顯得比較繁瑣。

大多數情況下，我們已經有了鍛件的1:1圖，在只有Autocad的情況下應該如何快速得到旋轉體的重量呢？

下面介紹一種通用方法，以冷氫口為例，對于旋轉體體積，不用求助于小軟件，也能快速得到其重量。

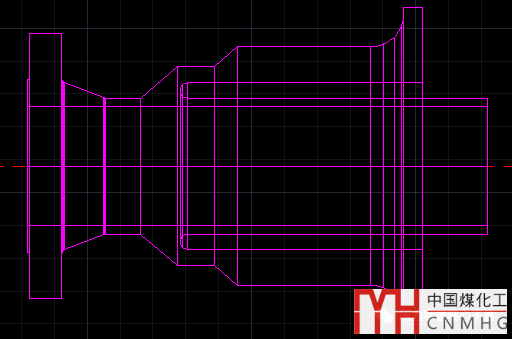

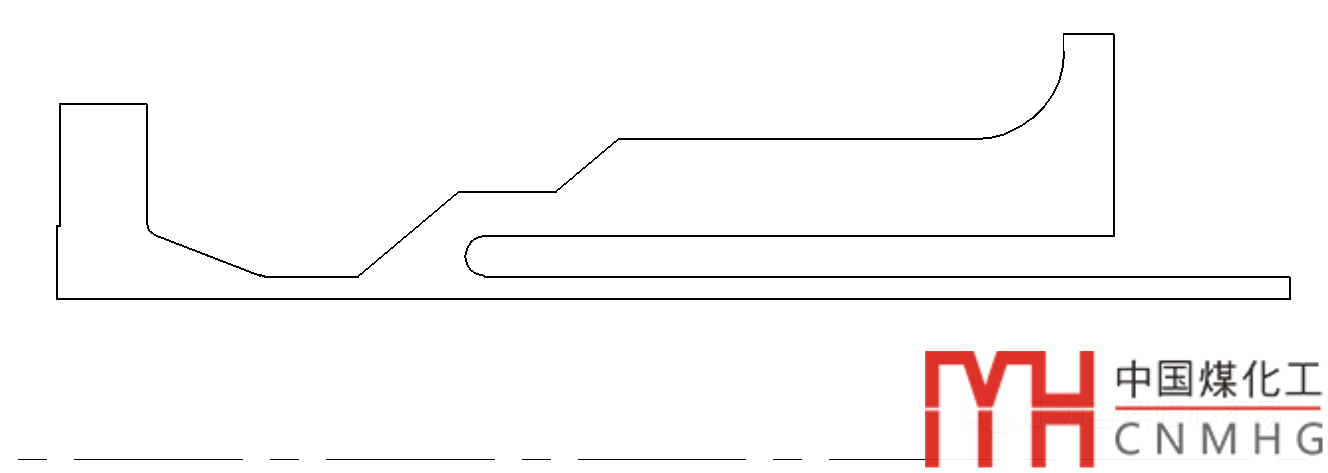

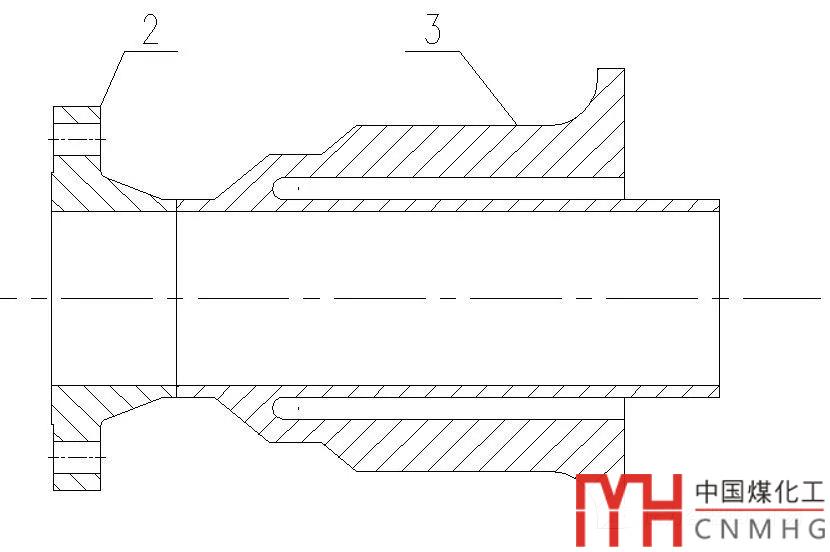

1. 先繪制1:1的旋轉體截面（這個圖一般已經有了）；

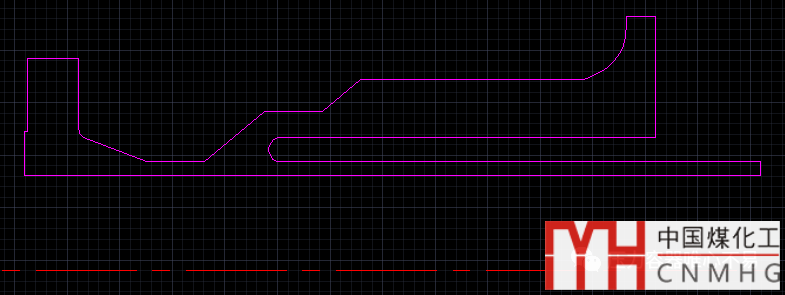

2. 點擊繪圖->面域，選中旋轉截面，生成面域（紫色的圖）

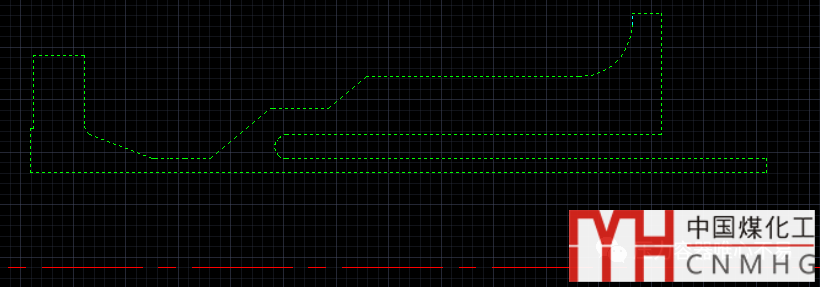

3. 使用繪圖->建模->旋轉命令或者輸入“revolve”命令，旋轉面域?yàn)閷?shí)體。先選中面域，再在垂直平分線上選擇兩點，接著輸入旋轉角度360°。






   經過渲染后得到實體

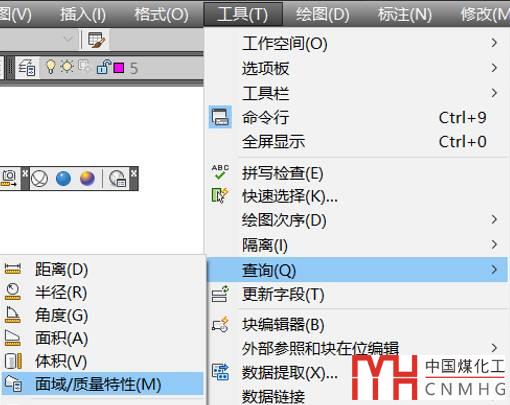

4. 工具->查詢->面域/質量特性

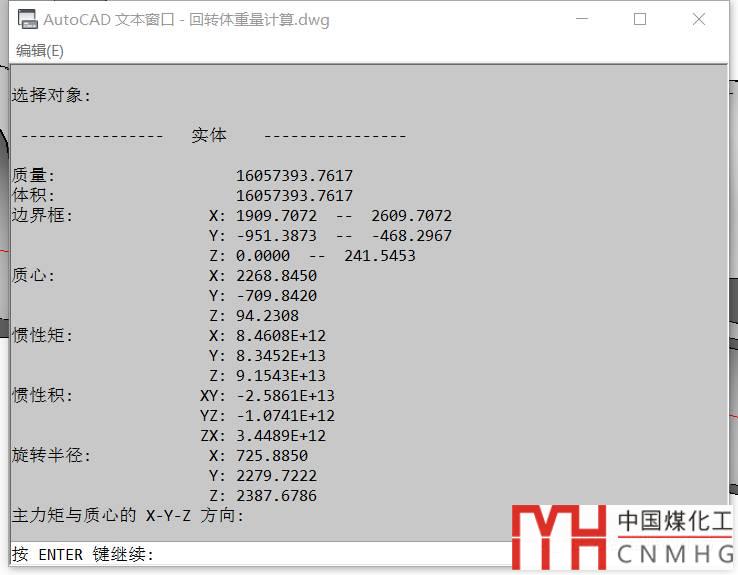

可以得到旋轉體的體積，再用體積乘以密度，則可以得到旋轉體的質量。

VCAD有g(shù)bfl，hpfl，fgpipe，和fgnozzle可以均可生成鍛件接管，并自動計算重量。但是對于已經繪制成圖的鍛件，對于一般的旋轉體有沒有方法可以快速知道它的重量呢？

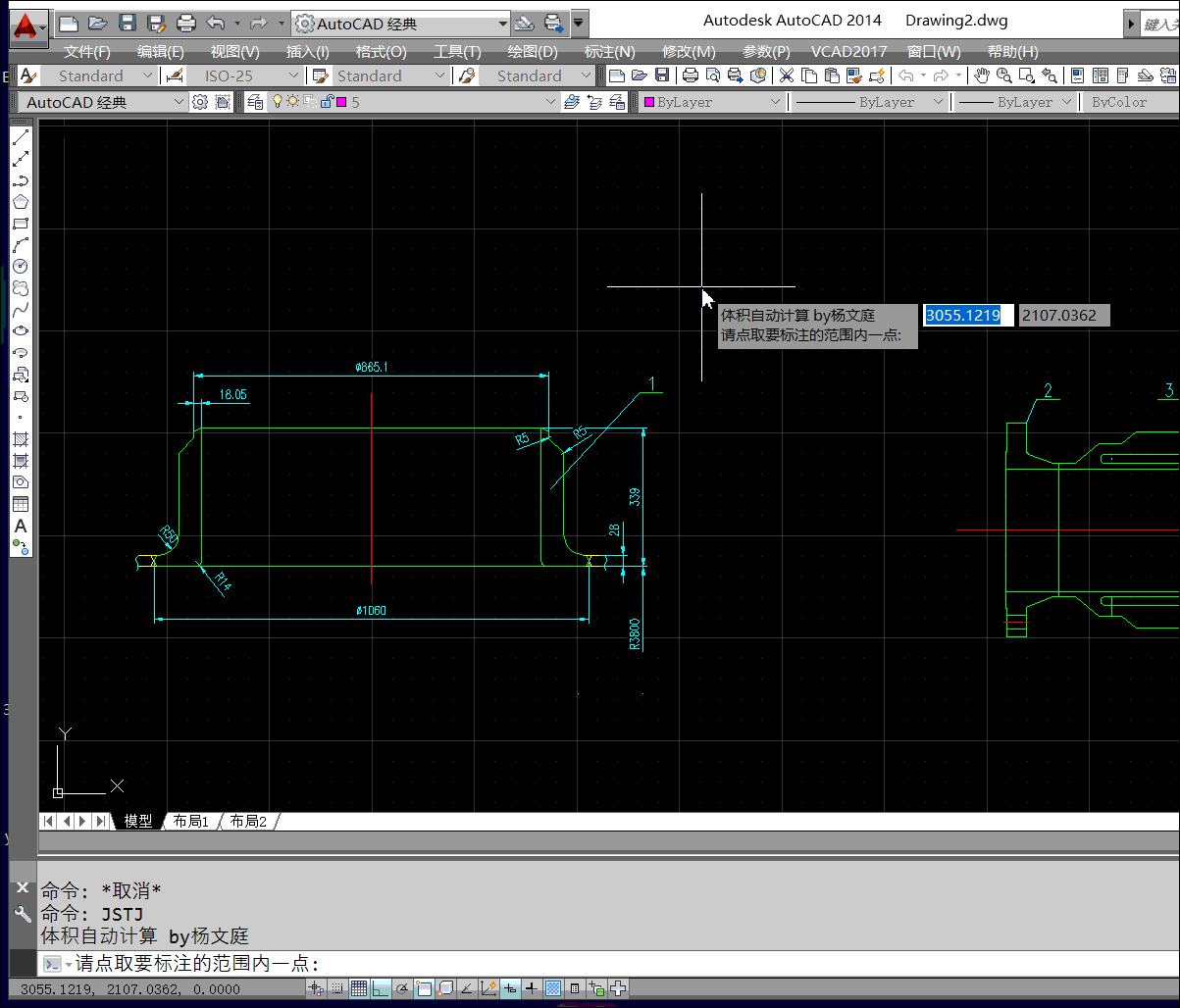

VCAD的用戶可以試試計算旋轉面體積重量的神器，快捷鍵是：xztj。它原理是將上面的步驟用程序直接生成，并查詢旋轉體的體積和計算重量，然后刪掉旋轉體，將重量寫入剪切板。這樣用戶只要ctrl+c就可以將重量填寫到明細表中，非常方便。
