之前總有人問為什么圖紙中軸號看不到了，或者屬性塊的屬性值看不到了，我之前只是簡單地回答：檢查一下ATTMODE變量，看看是不是被設置為0了，后來發現大部分都不是這種情況，有些原因也是后來不斷跟各位網友交流過程中才知道的，我覺得有必要將各種情況總結一下，跟大家分享一下。

什么是屬性塊？CAD屬性塊如何創建？屬性文字和普通文字有什么區別？

一、所有屬性塊的屬性都不顯示

如果圖紙中所有屬性塊的屬性都不顯示，而且之前有些圖塊的屬性是可見的，現在變成不可見了；新創建的的屬性塊的屬性也不顯示，這種情況才能判定可能是ATTMODE（ATT是屬性ATTRIBUTE的簡寫）變量的影響。

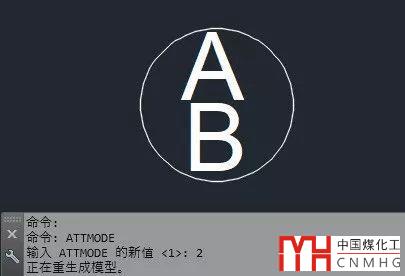

ATTMODE變量可以設置成0,1,2，設置成不同值的作用如下。

---提示：下面是廣告，不是本文圖片！---

二、部分圖塊后圖塊部分屬性不可見，進入塊編輯器可以看到屬性

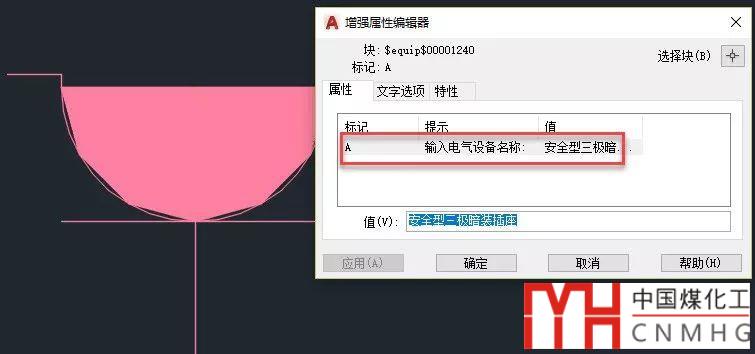

如果圖面上看不到屬性，但雙擊圖塊在彈出的增強屬性編輯器中可以看到屬性，如下圖所示。

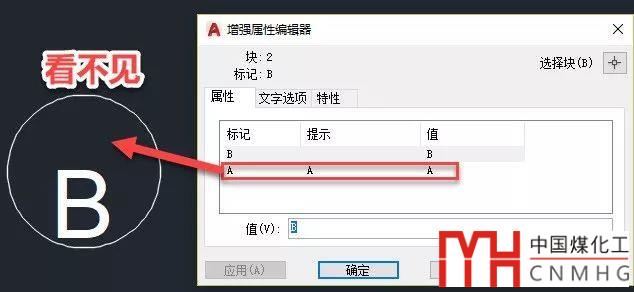

遇到這種情況，可以先將ATTMODE設置為2，看看屬性是否可以顯示，如果屬性顯示出來了，那就說明此屬性本身被設置為不可見了，如下圖所示。

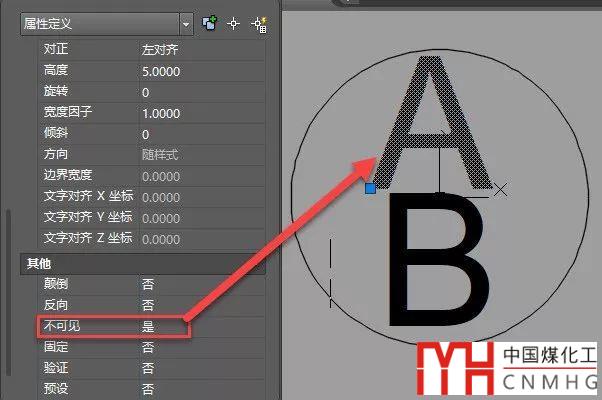

當然我們也可以選中圖塊后右鍵，選擇塊編輯器，進入塊編輯器后看能否看到此屬性，如下圖所示。

設置為不可見的屬性的目的是：圖塊看起來完全一樣，但屬性值不同，利用不同的屬性值可以做統計或其他處理。

如果希望屬性變成可見，可以在塊編輯器里選中屬性后在特性面板將不可見設置為否。

三、在圖面上可以看到屬性，但進入塊編輯器中卻看不到屬性

上面兩種情況還屬于比較正常的情況，但有時會一些比較奇怪的圖塊，在圖面上和增強屬性管理器中都可以看到屬性，說明屬性并沒有設置為不可見，但進入塊編輯器后卻看不到這個屬性。

遇到這種情況，我們可以重新插入一個此圖塊試試，如果發現新插入的圖塊此屬性消失，則有可能是這樣的情況。

剛開始定義的圖塊有屬性，進入塊編輯器里刪除屬性，之前插入的圖塊屬性會保留，但后插入的圖塊是沒有屬性的。

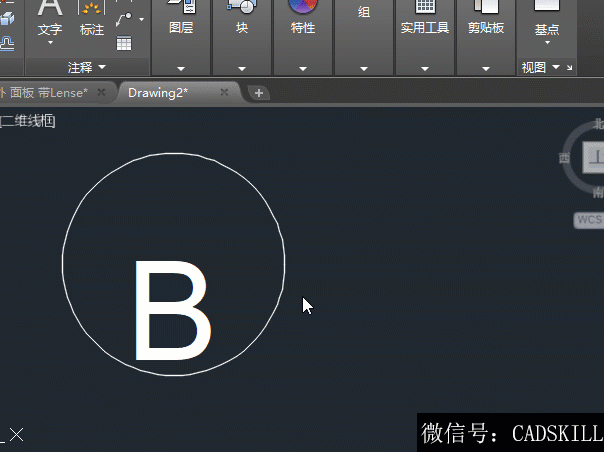

重現過程看下面的動圖。

這種情況也就是在之前插入的塊參照中的屬性保留了，但圖塊定義中的屬性值卻被刪除了，這種情況倒也是正常的，我們?cè)趬K編輯器中添加屬性也會是這種情況。

CAD編輯圖塊添加了屬性后為什么屬性不更新？

有些專業軟件功能插入的圖塊有屬性，但字直接用插入I命令插入的同樣圖塊卻沒有屬性，不太清楚這些程序是怎么處理的，也許是在圖塊插入時用程序添加了一個屬性。

四、增強屬性編輯器里能看到屬性，但圖面上和塊編輯器中都看不到屬性

圖面上看不到屬性可能被設置為了不可見，塊編輯器中看不到可能像上面第三點說的那樣屬性被在塊編輯器中刪除了。之所以將這一點單獨列出來，是因?yàn)檫€有一種特殊的情況，是天正等專業軟件對圖塊進行了特殊處理，將屬性值的文字高度設置得特別小，其實在塊編輯器中是有的，只是很小，看不到，如下圖所示。

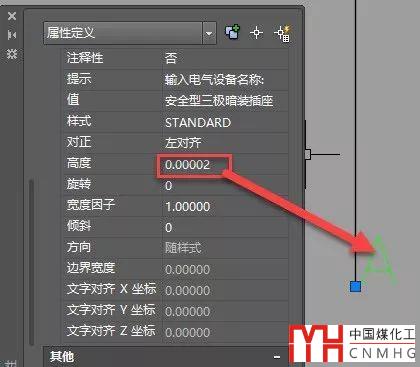

如果在增強屬性編輯器中切換到“文字選項”選項卡，可以看到這個文字的高度可能是0.008或更小，如0.0002，既然知道是字高設置得特別小了，進入塊編輯器中就可以想辦法找到了，如下圖所示。

天正這些軟件這么做的目的就是給圖塊加一個屬性，雖然我們看不到，但軟件可以通過這個屬性判斷這個圖塊是什么設備。既然設置為不可見，其實完全沒有必要將文字設置得這么小，我第一次遇到類似情況的時候都沒有注意，有網友提醒才知道的。

如果自己做圖塊，顯然就沒有必要這么做了。

這是我目前了解到的屬性在圖面或塊編輯器中看不到的幾種情況，大家遇到類似的情況的時候可以自己分析一下是什么情況，如果還有其他情況請留言。
