如何才能提高CAD畫圖的效率?
大家都希望自己畫圖的速度能快一點，這其實沒有什么技巧，也就是孰能生巧。如果你對CAD的命令和參數足夠了解，知道每個命令可以產生的變化，就可以選用最快的操作方式，提高操作速度；此外，按照規范和CAD規則來畫圖，也可以減少錯誤，減少檢查和修改錯誤所用的時間，同樣也可以提高畫圖的效率。
一、遵循行業規范和CAD的內部規則來畫圖
為了提高作圖速度，最好遵循行業規范和CAD默認的一些規則，這樣可以一次成圖，減少圖形修改和方便圖形修改。下面是一些常規的繪圖規則：
1．常規繪圖步驟
設置圖幅→設置單位及精度→建立若干圖層→設置文字和標注樣式→開始繪圖。
將一些常用設置，如圖層、標注樣式、文字樣式、柵格捕捉等內容設置在一圖形樣板文件中（即另存為*.dwt文件），以后繪制新圖時可以直接選擇此樣板開始繪圖，不必再重復進行設置。
每日一貼——你會設置和使用CAD樣板文件嗎？
一些專業軟件會采用定制的樣板文件，會自動創建圖層，而且繪制的圖形會自動放到對應的圖層上，同時會提供默認的文字樣式和標注樣式。如果用了這些專業軟件，如天正建筑或浩辰建筑等，如果沒有特殊需要，啟動軟件就可以開始畫圖。
2．通常按照1:1繪圖。
圖形通常都按照1:1繪制，這樣繪圖時無需進行換算，而且標注也比較容易。
如果需要多比例布圖，建議使用布局空間，在布局中創建不同比例的視口。如果需要在模型空間多比例布圖的話，可以將局部按一定倍數放大，標注被縮放的圖形時需要利用標注樣式的測量單位比例（線性比例）。
什么是CAD的標注測量單位比例？
什么是CAD的標注特征比例？應如何設置？
3、在繪圖前要確定好打印比例
雖然圖形繪制時可以不考慮打印比例，通常按照1:1繪制，但文字、標注、圖例符號等在繪制的時候卻需要考慮打印比例。在繪圖前先根據圖形的尺寸和要打印紙張的尺寸算好的比例，才可以按相應比例設置字高、標注樣式、圖塊比例、多段線寬度等，保證不同比例圖紙打印效果一致。
4、考慮要用什么方式來控制打印顏色和線寬
在繪圖前就要考慮好打印的顏色和線寬有什么要求，然后根據要求確定用什么方式來控制打印的顏色和線寬。圖形的顏色、線寬最好都設置為隨層（BYLAYER），而通過設置圖層的顏色、線寬、線型來控制圖形的這些特性，這樣不僅容易設置，也方便修改。
每日一貼——CAD中如何設置線寬的顯示和打?。?/p>
CAD中如何控制圖形的打印線寬?
在CAD打印時怎么設置打印輸出的顏色？
CAD中為什么有些圖形能顯示，卻打印不出來
5．精確繪圖
可輸入坐標、長度，并結合使用對象捕捉、正交、極軸、對象追蹤和柵格捕捉功能等輔助功能來保證精確繪圖。充分了解和掌握這些輔助工具的用法，也可以提高操作效率。
6、保存頁面設置
可以直接在模型空間插入圖框，也可以在布局空間中插入圖框，利用視口排布模型空間的圖形。如果用布局空間，建議一個布局只放一個圖框，并設置并保存好合理的頁面（打?。┰O(shè)置，以后打印時就不必再重復設置了。
CAD模型空間和布局空間都可以保存一個默認的頁面設置，在打印對話框中設置完打印參數后，點“應用到布局”按鈕就可以保存，當然也可以直接用頁面設置管理器按名字保存一個或多個頁面設置。
每日一貼——CAD打印的基本操作和重要的注意事項
7、不同圖紙中的各種樣式、圖塊避免同名但定義不同
對于有名字的對象和樣式，如視圖、圖層、圖塊、線型、文字樣式、標注樣式，打印樣式等，命名時不僅要簡明，而且要遵循一定的規律，以便于查找和使用。而且不同圖紙中同名的對象和樣式的定義最好相同，避免在圖紙相互復制粘貼時圖形因重名而發生變化。
每日一貼——CAD圖形粘貼到另一張圖后為什么會變？
---提示：下面是廣告，不是本文圖片！---
我們要了解常用的繪圖和修改命令的每個參數，一些參數平時用不到，但在一些特殊情況下能快速解決問題，比如縮放和旋轉的參照參數、旋轉的復制參數等。對CAD軟件比較熟悉后就會發現，同樣的圖形可以用很多種方法完成，如果能快速找到步驟最少、操作最快的方法，就可以提高操作效率。下面僅列舉了幾個較典型的案例。

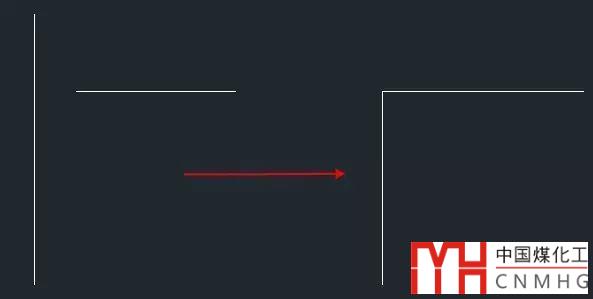

1、連接兩條交錯的直線，如下圖所示。
我們看看這個操作可以通過哪些命令來完成，哪種方式更快。
常規的操作是這樣的：先執行延伸EX命令將橫線延長跟豎線相交，然后再執行TR命令修剪掉豎線上面一段。
如果知道延伸和修剪命令可以按住SHIFT鍵切換的話，我們就可以只執行延伸命令，空格、空格，單擊橫線，延伸橫線，按住SHIFT鍵，單擊豎線上方將多余部分修剪掉。
這還不是最快的方法，我們可以用圓角F命令，保持默認圓角為0，直接按空格，然后分別單擊兩條直線就可以完成連接，軟件會自動進行延伸和修剪。
通過上面的對比我們可以看到，選擇延伸和修剪命令是正確的，但并不是最快的，因?yàn)閳A角命令會自動進行修剪和延伸，只有我們對每個命令的應用場景足夠了解后，才能迅速找出最快的操作方法。
2．復制圖形或特性
在CAD中我們經常復制圖形，但根據情況不同，我們可以選擇不同的命令或操作方法。
（1）在同一圖形文件中復制一次圖形，則應選用COPY命令。
（2）在同一圖形文件中將某圖形隨意復制多次，建議使用COPY命令；但有人也會選擇用Ctrl+C復制或基點復制命令將需要的圖形復制到剪貼板，然后再使用CTRL+V粘貼命令粘帖到多處指定的位置，這種方式會因?yàn)橐恍┨厥鈹?shù)據或錯誤數據導致無法復制粘貼。
CAD圖紙異常大或無法復制粘貼如何處理！
為什么CAD線型也會導致無法復制粘貼？
復制粘貼時提示此操作不允許使用新的AEC對象怎么辦？
CAD在復制粘貼時提示:未知命令TPASTECLIP怎么辦？
（3）在同一圖形文件中，如果復制后的圖形按一定規律排列，如排成若干行若干列，或者沿某圓周（圓?。┚鶆蚍植?，則應選用ARRAY（陣列）命令。
（4）在同一圖形文件中，欲生成多條彼此平行、間隔相等或不等的線條，或者生成一系列同心橢圓（?。?、圓（弧）等，則應選用OFFSET（偏移）命令。
（5）如果圖形是標準的設備或符號需要重復使用，可以將圖形定義位圖塊BLOCK，不僅可以隨時插入INSERT，還可以統一進行修改。
（6）在多個圖形文檔之間復制圖形，方法一：在源文件中選擇圖形使用Ctrl+C或COPYBASE命令將圖形復制到剪貼板中，然后在目標文件中用Ctrl+V粘貼或粘貼到原坐標等將圖形復制到指定位置。方法二、將文件窗口平鋪，也就是同事可以看到兩張圖紙的內容，在其中一張圖紙中的圖形選中后，光標停留在選中圖形的邊界上按住鼠標左鍵，可以鍵圖形拖動到目標圖紙中。
（7）在多個圖形之間復制圖形特性，應選用特性匹配（格式刷）MA命令。填充在創建的填充時可以直接繼承圖中已有填充的特性，也類似于格式刷。
三、使用命令別名和快捷鍵
CAD為一些比較常用的命令定義了別名和快捷鍵。使用命令別名和快捷鍵可以減少輸入命令的時間，也更容易記憶。命令別名是在acad.pgp文件（浩辰CAD是gcad.pgp）中定義的，我們可以記住常用命令的別名，也可以根據自己的使用頻率去編輯別名，最常用的定義成一個字母，較常用的定義為2個字母。可用任何文本編輯器打開并編輯該文件，就可以添加、刪除或更改命令別名。用這種方法定義的別名，當重新進入CAD時即可使用。利用菜單中：工具>自定義>編輯程序參數可以直接修改別名文件，要使用新定義的別名，需要執行REINIT命令以對軟件重新初始化。
為了提高操作效率，一些設計人員還將別名都定義到左手鍵，這樣左手鍵盤右手鼠標配合，繪圖效率更高。
CAD快捷鍵
配置左手快捷鍵，提高CAD操作效率
命令快捷鍵是在cui文件中定義的。想添加、刪除或更改命令加速鍵，可以輸入CUI命令進行編輯。老版本CAD也可以用文本編輯器對*cad.mnu文件進行編輯修改，不過這對于普通試用者來說難度就比較大了。
四、使用擴展工具（EXPRESSTOOLS）、插件或?qū)I(yè)軟件
所謂擴展工具，實際上是為用戶設計并隨CAD一起免費提供的實用工具庫。擴展工具在圖層管理、對象選擇、尺寸標注樣式的輸入/輸出、圖形的編輯修改等眾多方面對CAD進行了功能擴展，使用起來方便快捷，故能明顯提高你繪圖的工作效率。
確認AutoCAD安裝時選擇了Express tools，浩辰CAD等國產CAD安裝時擴展工具會自動安裝，而且提供了比AUTOCAD更豐富的擴展工具。
CAD擴展工具(Express Tools)主要命令及其功能介紹
除此以外，網上還有很多免費和收費的插件或工具，本信息也分享了一些，還有一些比較流行的賤人工具箱、燕秀工具箱等一些工具箱，這些工具可以提高一些特定操作的效率。
AUTOCAD很類似的CAD軟件只是一款通用的、適用于各行業的CAD軟件，市場上還有很多針對特定行業開發的專業軟件，例如天正、浩辰的建筑、水暖電等專業軟件，軸網、墻體、門窗通過簡單輸入?yún)?shù)或框選就可以生成，還可以隨時編輯、刪除，操作簡單，速度也快。
五、及時清理冗余的圖形和數據
在一個圖形文件中可能存在著一些沒有使用的圖層、圖塊、文本樣式、尺寸標注樣式、線型等無用對象，這些冗余數據尤不僅會增大文件的尺寸，而且能降低CAD的性能。用戶應及時使用PURGE（清理）命令進行清理，重點是清理一些多余的圖塊，比如說復制粘貼為塊后又炸開的圖塊。由于圖塊對象經常出現嵌套，清理是可勾選“清理嵌套項目”。而且有些DGN冗余線型數據會影響圖形的性能和正常的復制粘貼，高版本還增加了“自動清理孤立的數據”的功能。
繪圖時如果發現圖形異常，比如圖形很少但圖形很大，圖形操作性能明顯變慢，復制粘貼不正常等，最好先停下來，找到原因和解決辦法，先通過修復RECOVER、核查AUDIT、清理（PU）或特定工具將問題解決掉以后再繼續繪圖，否則后續錯誤數據會累積得越來越多，輕則導致繪圖速度變慢，重則會導致CAD異常退出甚至圖紙無法正常保存。
以上只是總結了一些常規的技巧，當你長時間使用CAD后都會發現一些非常適合自己的操作技巧，利用這些技巧可以成倍提高工作效率，也希望你能寫出來供大家分享。
