某改造項目中，需要對天圓地方的煙囪裙座作相應修改，直通的煙囪需要在煙囪的裙座部分開2個大型的矩形孔。由于矩形孔開的比較大，故擔心其強度可能不足，想要對裙座部分進行校核。

煙囪不受內壓，只承受風和地震載荷，本結構本質上是一個梁受彎矩的模型，得到風+地震總彎矩后，再核算截面的抗彎模量夠不夠。但是由于結構是一個天圓地方，矩形孔開孔較大，且開到了過渡區，對比塔器錐形開圓孔，其局部結構對于設備的安全影響不能忽略。

首先煙囪按照塔器規范計算。天方地圓可以簡化為錐體，方的部分保守采用采用內切圓（內切圓慣性矩肯定小于外面的方圓）。將參數代入SW6并生成計算書，可看到開1500*2300的孔沒有問題，且接管的厚度最小可以是20mm。SW6的計算書缺點是無法完全模擬煙囪，無襯里參數，無法考慮局部結構不連續。但是由于模擬了煙囪的外形，重量，并對天圓地方部分進行了保守計算，結果具有一定參考性。

再者，此模型可以參考塔器開長圓孔計算，塔截面上因開孔削弱的抗彎模量減去Zm（接管增加的抗彎模量）要符合要求。我們令削弱的=增加的，即bmDimδes/2=Zm，然后校核錐體各個截面上的抗彎模量，最大的削弱在最頂上的開槽削弱。缺點是：雖然塔器沒有規定長圓孔的長度有衰減范圍，但是實際上只有靠近塔器的部分才對裙座開孔起支撐作用。其余更長的部分不起作用。不過此結構是一個抗彎模量夠不夠的問題，如果抗彎模量夠，那么結構整體來說是沒有問題的，所以結果是有參考性的。

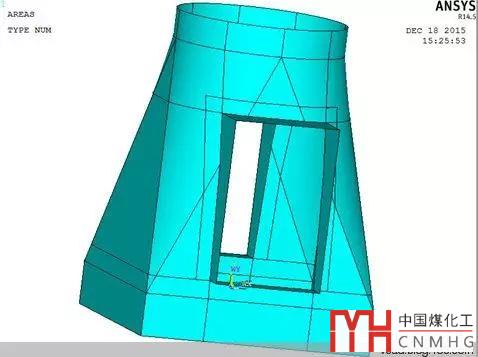

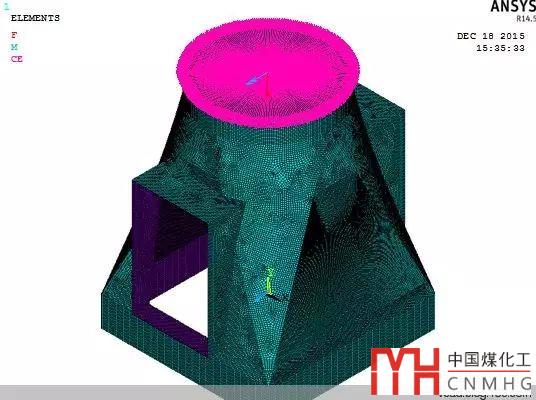

為了更精確的計算開孔造成的影響。我們建立有有限元模型，采用shell181單元。筒體裙座部分采用9mm（3mm腐蝕余量），接管采用24mm，下端外伸300mm。邊界條件是裙座底面固定約束，塔器上表面施加風彎矩。為了得到可靠的風彎矩，采用SW6計算，以及手算。SW6為1.38e9Nmm，手算為1.15e9Nmm，所以取1.4e9Nmm。在塔器上截面還施加50噸的重力載荷。

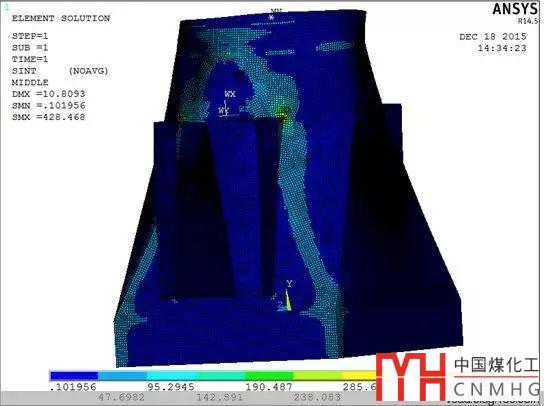

經計算，薄膜應力達到428MPa>1.5*114=171，膜加彎達到561MPa>3*114=342MPa。最大應力點在矩形上轉角與裙座天圓地方過渡區，結構非常不連續，故未經加強容易造成局部破壞。

采用的加強措施是在上三面增加16mm厚，200mm寬的補強圈。

由于風彎矩方向影響，所以一次將彎矩施加垂直于開孔方向，一次施加平行于開孔方向。

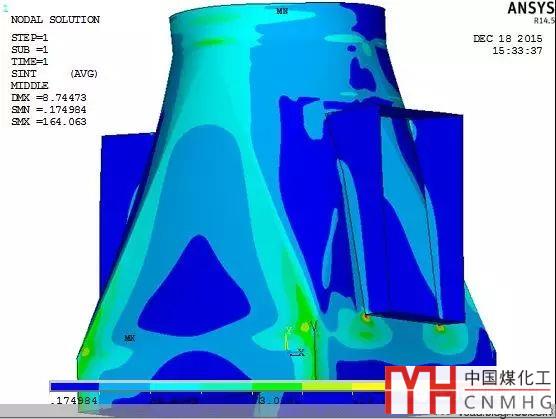

經過比較，在加強后應力值大幅度降低。

設備本身的抗彎模量已經足夠了，經過加強，設備局部地區的應力保持在可控的范圍。

故推薦：此結構的矩形管采用壁厚≥24mm,外伸長度≥450mm，補強圈為≥200*16mm，位置為上面和兩側面。接管與裙座需要采用全焊透結構。

另外可以做等間距的筋板若干，均布在管口和裙座之間。筋板焊接雙面焊即可。
