無錫高架橋垮塌

昨晚手機收到一則突發消息，無錫一高架橋發生垮塌。

一時間新聞下的評論接踵而來：

設計失誤，豆腐渣，偷工減料，施工質量，監管驗收，不一而足。

還有人預防各個機構甩脫責任，提前預告：不要告訴我是超載。

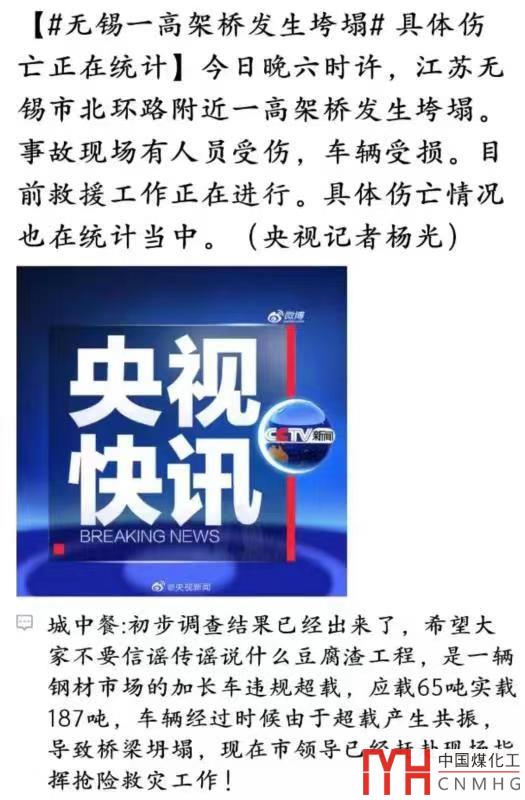

當然也有一些媒體迅速辟謠：由于超載產生共振，導致橋梁坍塌。

共振？

當然到目前為止，事故官方的詳細分析還沒有出來。

本人并非橋梁專家，但是從新聞辟謠說超載產生共振導致坍塌，覺得很不科學。

首先可以排除共振破壞。

共振問題很復雜，不是媒體短時間能夠計算出來的，如果第一時間說是共振，基本上可以判斷：

沒有經過計算。

一般橋梁設計時已經考慮共振問題，車和橋的頻率都是錯開的。這種短跨距，大剛度的橋梁，基本上不可能和車發生共振，即使發生，由于跨距太短，經過這節時間短，發生的概率微乎其微。

超載？

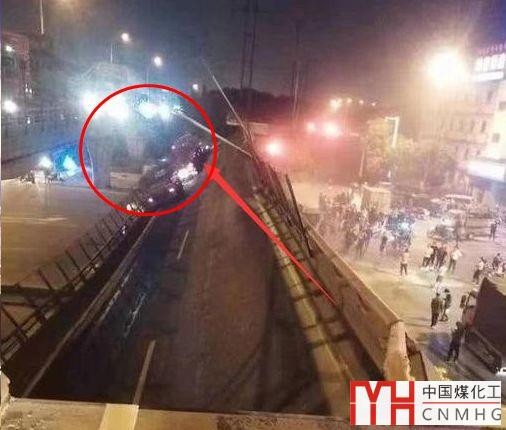

從事故圖片來看，個人覺得超載的引發橋梁側翻的概率是最大。

首先橋面和橋墩的比較完整，設計和施工質量看不出有太大問題。當然具體有沒有問題，還需要事故分析的抽樣檢測。

從現場散落的卷筒鋼板看，超載車輛重達187噸，極有可能是壓翻橋梁的直接原因。

橋面整體往一側傾斜，推測是單側偏心載荷太大，造成橋面傾斜的概率比較大。

獨柱墩箱梁橋

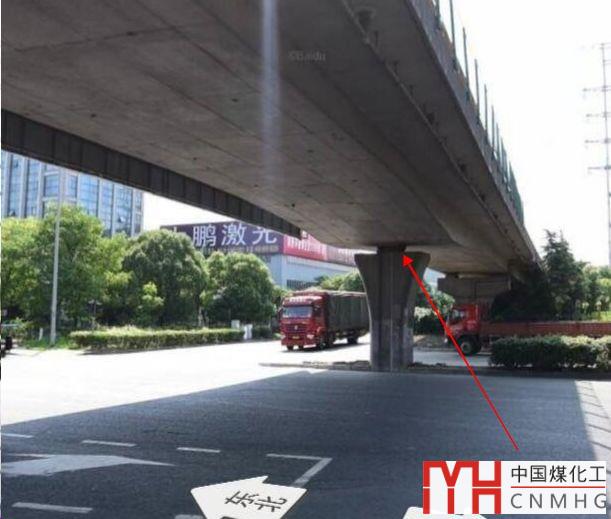

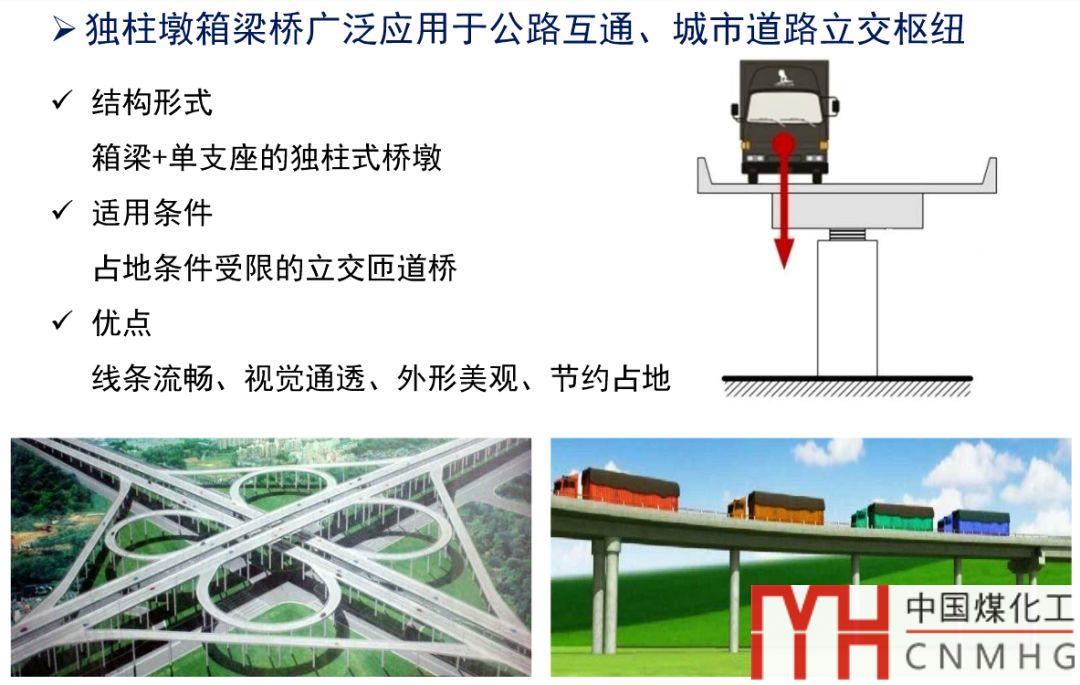

無錫高架橋的結構類似于下圖。

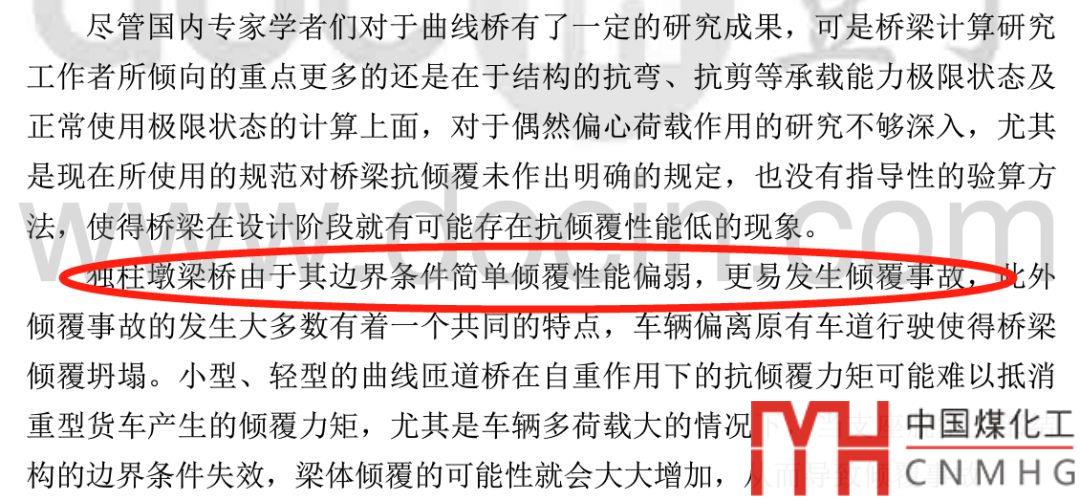

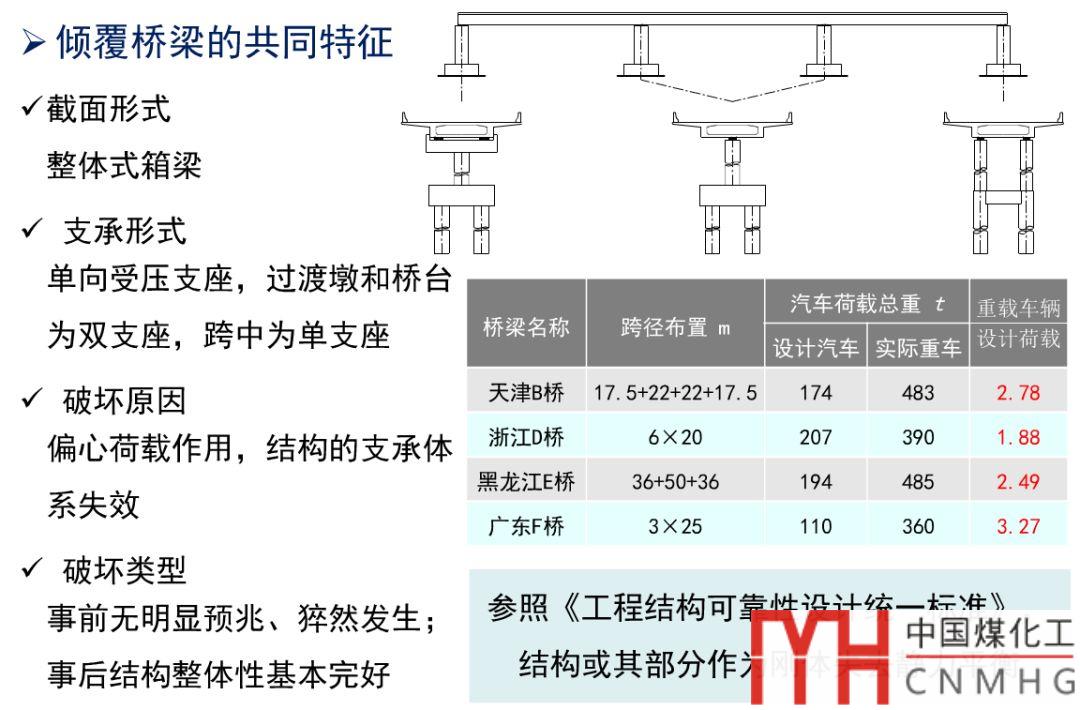

屬于獨柱式橋墩的箱梁橋，橋面與橋墩只有一個支點。這種橋墩的優點是造價比較便宜，下部占地面積小，空間大。缺點是如果單側受力太大容易失穩傾覆。

既然這種結構防傾覆側翻這么差，為什么一直在用呢？

一方面有造價上的考慮，想想03年，這種結構既省錢，也符合當時車的載荷。

但是還有一部分是規范不禁止。

在很多設計人心中，規范不禁止就是可以用的意思。

由于時代的原因，規范不但不禁止，而且對于傾覆的計算并未做詳細的規定。

箱梁橋的抗傾覆構造

從目前規范來看，的確不是設計者的原因。

和壓力容器類似，橋梁設計，校核，審核都按照規范設計的，安全裕度只多不少。

但是可以說，盡管車輛超載了，但是橋梁并未達到設計的極限載荷。

原因是：

設計一般考慮的是正向承受載荷，安全系數往往很大。

這也是為什么很多超載車輛，只要注意駕駛方式，從橋梁中心通過，橋梁也沒有問題。

而失效，往往是側向傾覆，這方面的驗算往往被規范忽視。

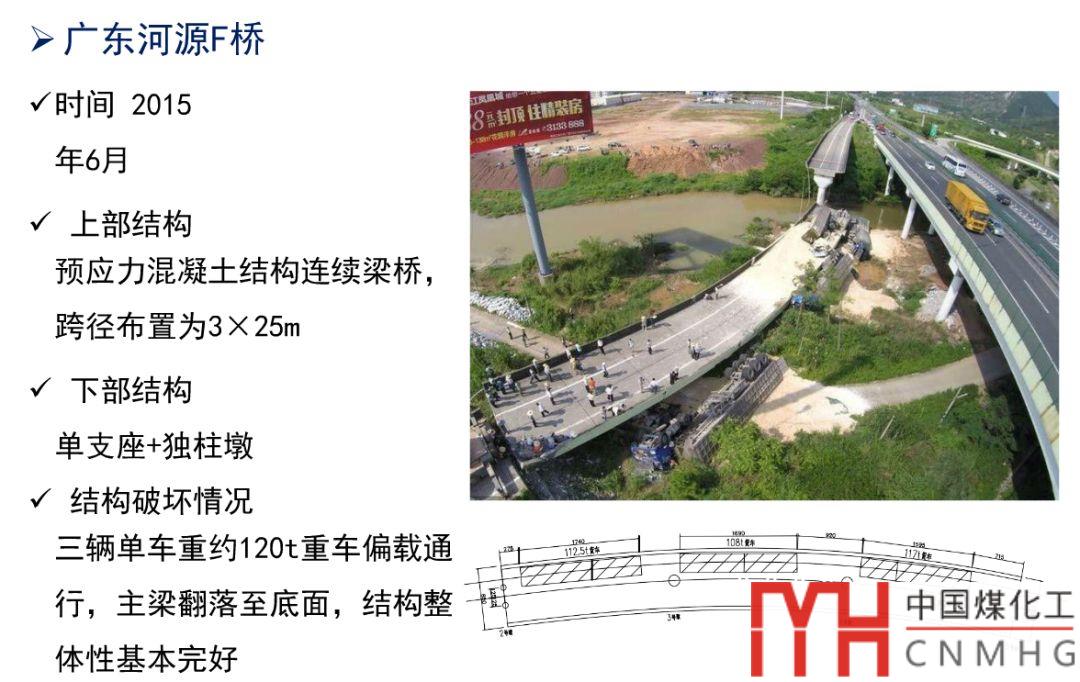

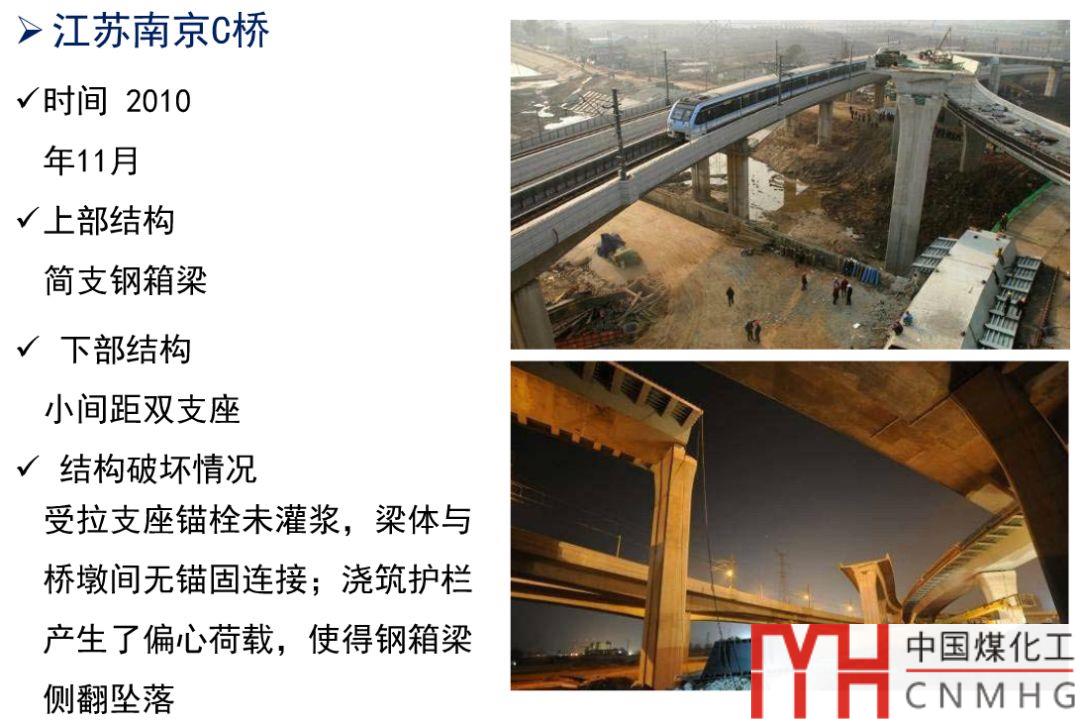

而這方面的失效，歷年來新聞常有報道，成為橋梁失效的主要失效模式。

橋柱，橋面做的再結實，如果采用這種結構，而且偏心規范不明確的情況下

會造成：

從計算書上看，橋很結實。

而實際運行，可能沒有達到設計載荷就傾覆了。

決定木桶的盛水高度，往往是最短的板。

規范的改進

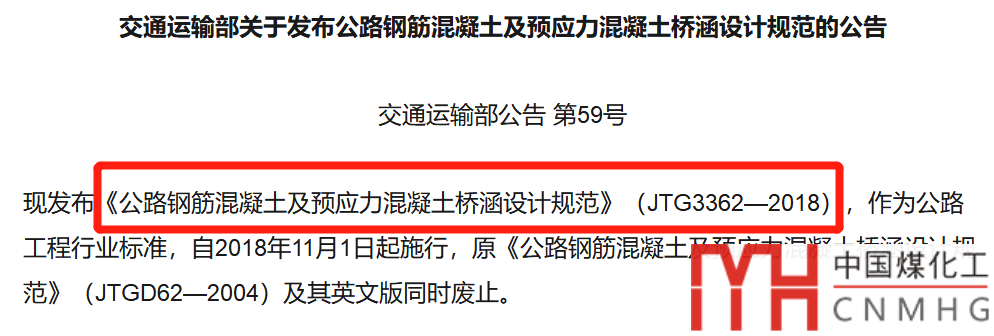

在眾多的事故中，橋梁規范也吸取了教訓，于2018年更新了新的規范。

在新規范中，新增加了：

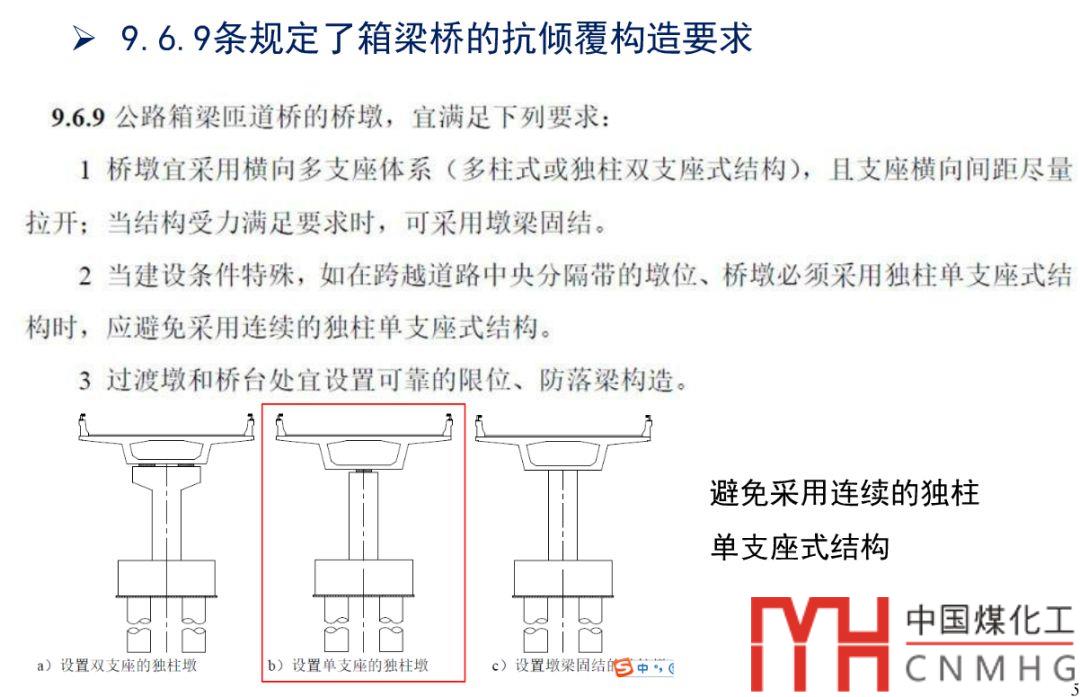

混凝土箱梁橋抗傾覆驗算方法

規范對于單支座的獨柱墩有諸多限制，并對傾覆載荷進行詳細的計算，并取合適的安全系數。

而且規范采用了很多“宜采用”“應避免”等字眼，可以估計，在2018年后，這類獨柱墩橋梁會越來越少。

對于過去按照單支座獨墩柱設計的橋梁，進行傾覆計算，并有各種加固方案。

是錢的問題嗎

和同事討論這起事故時，同事說：

“這還是錢的問題，多花點錢把橋做結實點不就好了？”

我覺得這個還真不是錢的問題。

設計人員會不會擦邊來設計路橋，想想設計終身制，我想大部分的路橋設計人和壓力容器一樣，都是盡量加大裕量。

為甚裕量這么大，還是失效？

1. 規范問題。規范對于傾覆的校核不夠，導致裕量加的位置不對，全部加到水桶的最長板上，花費再多，那么該漏水還是要漏水。相當于MAWP就是由最薄弱的地方控制的，一個勁的加大筒體裕量，不能提高設備的MAWP。和花多少錢，關系不大。

   天之道與MAWP

2. 結構問題。偏心超載的工況本身苛刻。而采用這種結構，要增加抗傾覆性，非常難為。好比用加厚的方法來讓板式吊耳承受側向受力。投入極大，收獲極小。這和想不想多花錢沒有關系。倒不如換種結構。

   板式吊耳的應用指南



3. 無論什么結構，都有薄弱點。使用時，應該盡量避開薄弱點。比如本事故中橋梁，容易傾覆，那么大重量的車，盡量開中間，避開薄弱點。比如不銹鋼材料，用在含氯離子介質時，要慎重。比如人到中年，體力跟不上，就應運動健身少加班。

規范VS安全

記得原先有篇文章，感嘆的是規范和安全的關系。

法蘭小端厚度應該如何取值（續）

在實際工程中，答案往往不止一個，也往往沒有絕對的對錯。

好方案和明文危險禁止中還有很長的中間灰色地帶。

這些往往是設計人員最糾結的地方。

考慮吧，規范沒寫要考慮，也沒有考慮的標準方法。

不考慮吧，不知道是否有隱患。

規范沒寫，不代表不需要考慮。

規范寫了，也不代表安全。

設計人員可以通過規范保護自己，但是設計人員也應該思考一下，種種結構是否合理，會不會也有類似于單支座獨墩柱的橋梁一樣，老規范允許，新規范核算抗傾覆能力不足。

比如API650新規范更新后，要求校核錐頂內壓。

支撐錐頂險釀大錯誤

他人即命運

現代社會，大多數人的生命都是交給他人的。

公交車，地鐵的設計運營是他人，乘客是來自五湖四海的；

游樂場的設施是來某公司；

路橋設計施工運營，上面跑的司機，你一個也叫不出名字；

給你做手術的醫生，可能之前你們從未見過

可以說衣食住行，全部都所托他人。

那么我們能夠心安理得的原因是什么？

因?yàn)槲覀兿嘈?，一切是可以追?zé)的，一切都是有安全裕度的。就像我們相信壓力容器出廠前是經過超壓試驗的。

世界上有太多未知，太多意外，太多猝不及防。

正如開著187噸大貨車司機，行駛在高架一側一樣，充滿了自信。不但危及自己，而且危及他人。

我們生活中就沒有這樣的例子嗎？

闖紅燈，仿佛別人都認真開車，能夠看到你。

在電梯上左行右立（上海尤其嚴重），一點也不怕電梯一側磨損，因?yàn)樵谌诵闹?，電梯公司?jīng)常會檢查，磨損會更換。

帶著危險品上車，與司機發生沖突。

設計經常打擦邊球，不怕，還有2.7倍的裕量~~~

.....................................

君子不立危墻之下

我們的命運被他人決定，他人的命運也決定在我們手中。

他人即命運！

后記

本文并非為司機超載開脫，本身超載是非常危險的事情，需要運輸公司，交通管理嚴查，杜絕這類危險。

在路橋有限載的情況下，運輸公司全責也不為過。

本文只是從另一方面，討論一下這個事故對于設計的啟發。

中午食堂吃飯時候，飯盤剛上去，有些晃，手壓上去，差點打翻了。不禁感嘆：

一支腿真心不穩??！
