為什么CAD中復制粘貼后填充會變？
上周發了關于虛線復制粘貼后會變的文章，有兩個網友留言問為什么填充復制粘貼為什么會變的問題，兩個人的情況還不太一樣，其實有些問題在之前的文章中也講過，這里重新總結一下。
一、復制粘貼后填充的位置和邊界都發生了變化
這個問題雖然從根本上說不是填充的問題，但已經有兩個人提過了，那就也放到這兒吧，至少遇到類似問題的人可以找到答案。

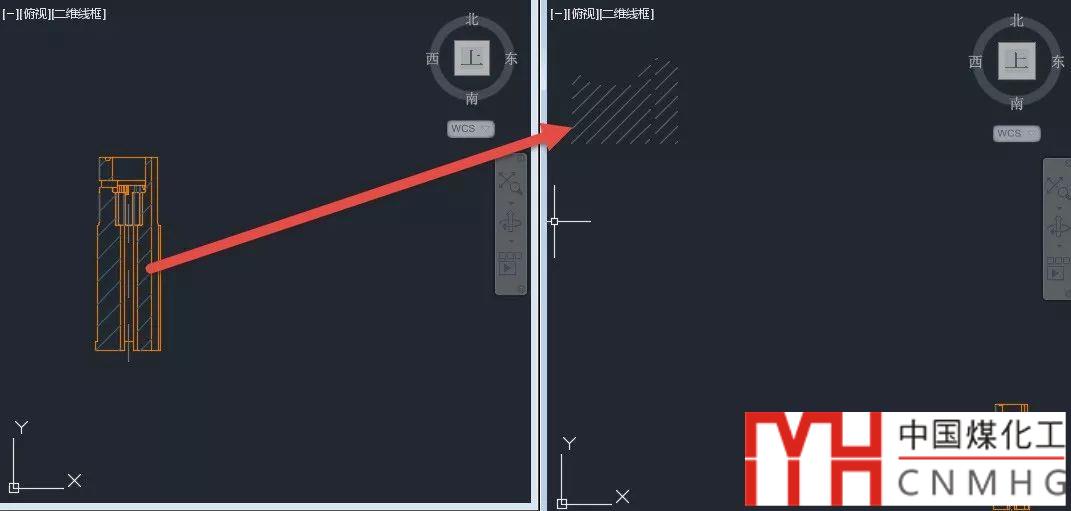

這兩個網友都是從其他軟件，比如UG或PROE將圖形導出成DXF或DWG的后，再將這些圖形復制粘貼到其他圖紙中，發現填充不僅跑位了，而且填充的形狀也變了，如下圖所示。

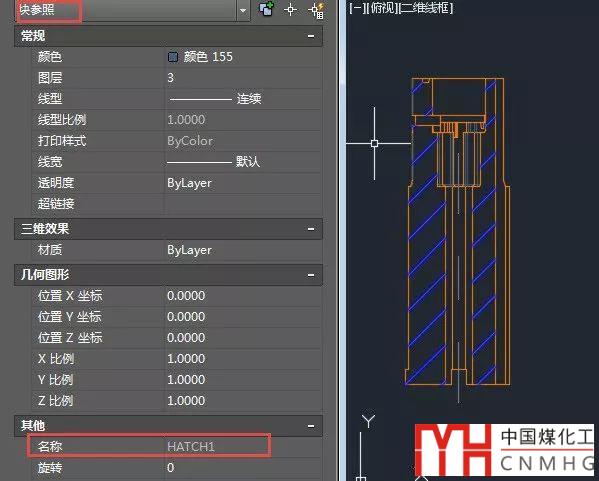

遇到這種情況，其實就應該意識到這不是填充的問題，事實也是如此。這些有其他軟件導出的填充根本就不是填充對象，而是一個圖塊，炸開后里面也是一條條的線，并沒有轉換成CAD的填充HATCH對象，如下圖所示。
這個問題的根本是同名圖塊的問題，這些軟件再導出的時候，將這些剖面線都導成了名字相同的圖塊：HATCH1，但這些圖塊插入點都在原圖的原點處，而且形狀各不相同，從而導致移位和變形的問題。
每日一貼——CAD圖形粘貼到另一張圖后為什么會變？
為什么CAD中虛線復制到另一張圖后會變？
解決辦法：
將圖塊重命名，避免兩張圖紙重名。
查看軟件導出DWG/DXF時是否有選項，剖面線不生成圖塊或定義不同的圖塊名。
--下面是廣告，非本文圖片--

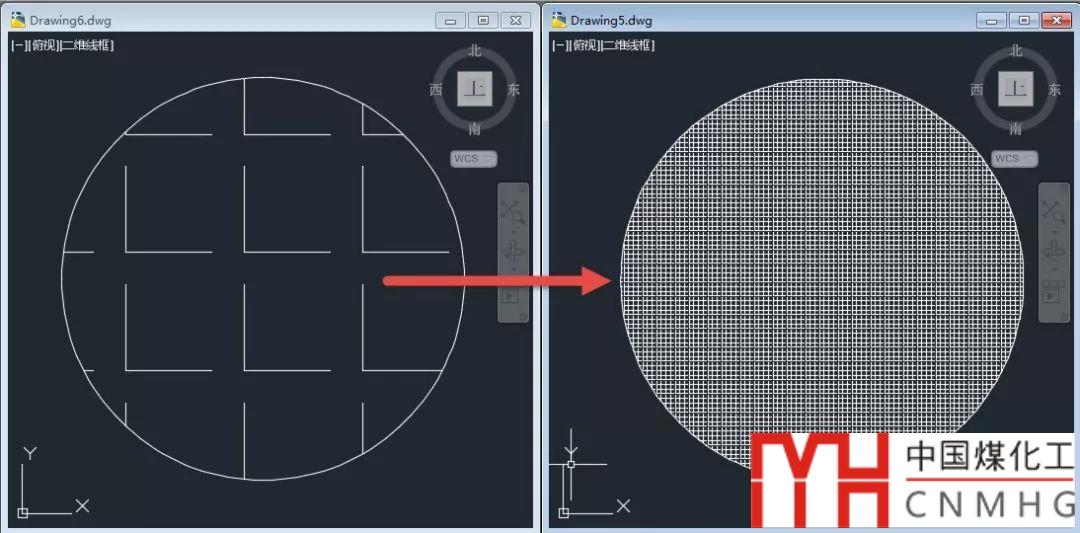

有些CAD版本會在填充復制粘貼后比例發生很大變化，如下圖所示。
遇到這種情況的網友剛看了線型復制粘貼會變的文章，就問填充是不是也有類似的全局比例設置，
填充并沒有全局比例的設置，每個填充對象都有單獨的比例，但有一個變量值會影響調用的填充圖案，這個變量就是控制公制和英制的MEASUREMENT，設置為1，就是公制，會調用公制的填充和線型（acadiso.pat和acadiso.lin），設置為0，就是英制，會調用英制的填充和線型（acad.pat和acad.lin），公制的填充和英制的填充中填充圖案名字都一樣，但一個是按毫米設置的尺寸，一個是按英寸設置的，比如英制中設置長度為1，到毫米中就設置成25.4了。也就是說英制圖和公制圖之間相互復制填充，其實填充的比例并沒有變，只是調用的填充圖案的定義變了。

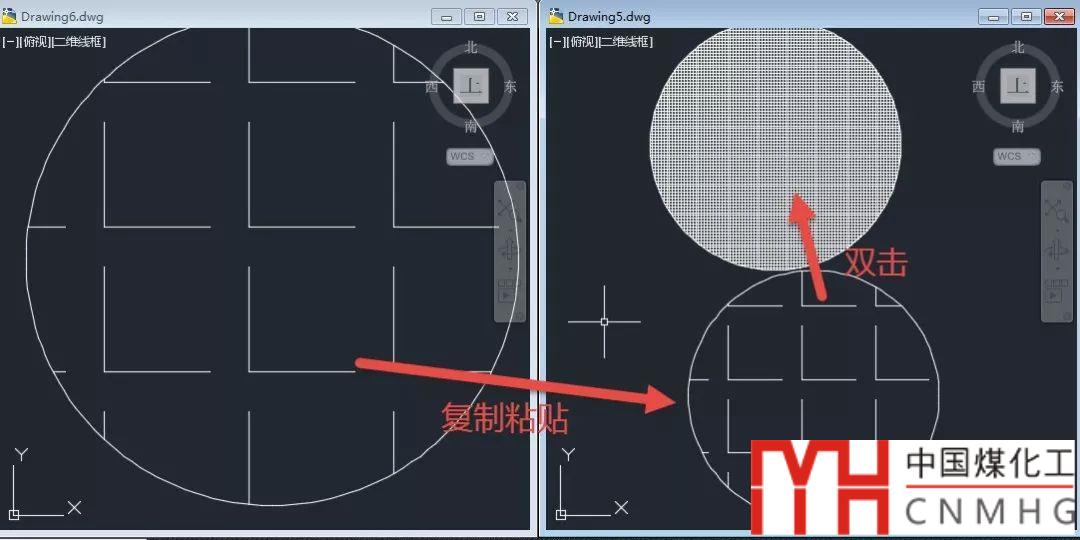

在有些CAD版本中復制粘貼后馬上會變，但在CAD高版本中，在公英制圖紙間復制粘貼后填充圖案不會馬上變，而且你在圖中移動和復制COPY都不會變，但假如雙擊這個填充，不做任何修改直接確定，填充比例就會變，如下圖所示。
