動態塊專題（四）—創建動態塊的基本操作
前面介紹了動態塊的概念和塊編輯器的界面，并簡單介紹了每種參數和動作的作用，下面我們就開始結合實例來介紹如何創建動態塊。
動態塊專題（一）——概述
動態塊專題（二）——塊編輯器
動態塊專題（三）——參數和動作簡介
一、創建動態塊的一般步驟
為了得到高質量的動態塊，提高塊的編輯效率，避免重復修改，我們一般可以通過以下幾個步驟完成動態塊的創建。
步驟1：規劃
在創建動態塊之前，有必要對動態塊進行必要的規劃，規劃動態塊要實現的功能、外觀，在圖形中的使用方式，以及要實現預期功能需要使用哪些參數和動作。
步驟2：繪制幾何圖形
繪制動態塊中所包含的基本圖元，當然，這些圖元也可以在塊編輯器中繪制。
步驟3：添加參數和動作
這是動態塊創建過程中最關鍵的環節，參數和動作的編輯不但要考慮到動態塊功能的實現，同時也要考慮到動態塊的可讀性及修改的方便性，盡可能將參數的作用點吸咐在對應的圖元上，且動作應擺放在其關聯參數附近，參數和動作較多時還需要為其重命名，以便理解、編輯和修改。
步驟4：測試動態塊
保存并退出塊編輯器后，對動態塊進行效果測試，檢測是否能達到預期的效果。
步驟5：保存并退出塊編輯器
確認參數和動作設置都正確后，就可以保存并退出塊編輯器。
--下面是廣告，非本文圖片--
下面將通過一個最簡單的樣例來學習一下動態塊創建的基本操作。
1、首先繪制一個矩形作為圖塊的基本圖形，然后輸入B命令，取一個名字，定義好基點，將此矩形定義成圖塊。
2、雙擊圖塊，進入塊編輯器。

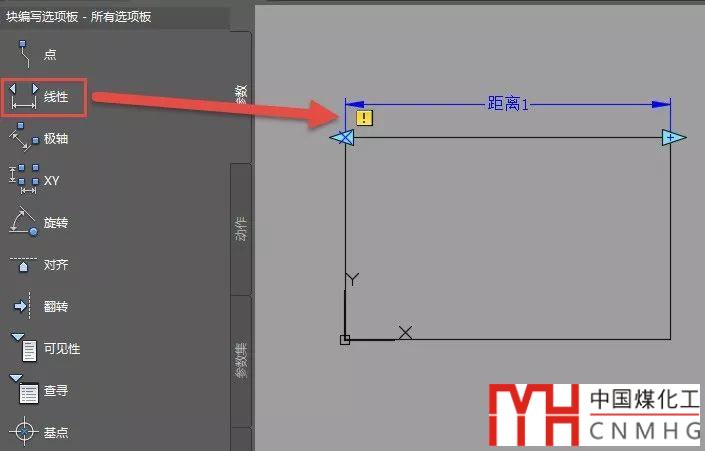

3、在參數面板中單擊線性參數，按照命令行提示依次捕捉矩形頂部的兩個角點創建線性參數并拖動將參數放置到合適的位置，如下圖所示。

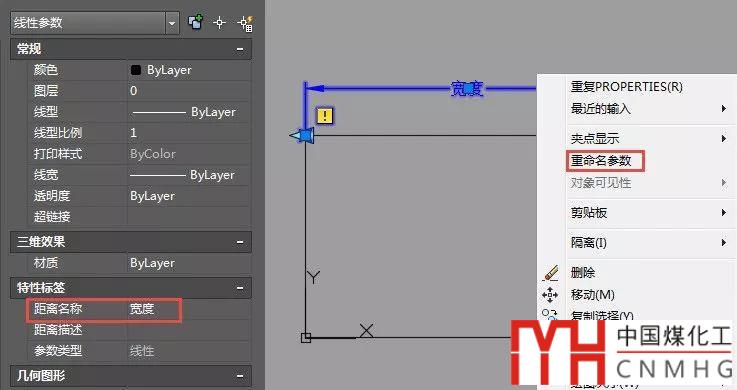

線性參數的操作與線性標注類似。線性參數的默認名稱為“距離1”或“距離2”，英文的則是“Distance1”或“Distance2”，如果圖中有多個線性參數，我們可以打開特性面板（CTRL+1）或者在右鍵菜單中對參數重命名，比如將他改名為“寬度”，如下圖所示。

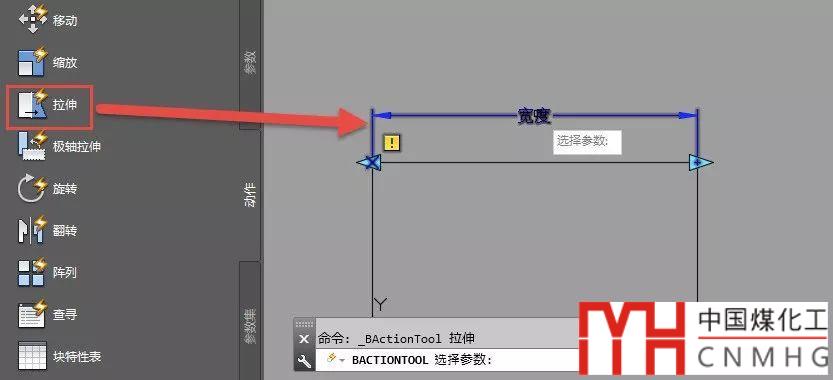

4、在動作面板中單擊拉伸動作，首先會提示我們選擇關聯的參數，拾取我們剛定義的參數，如下圖所示。

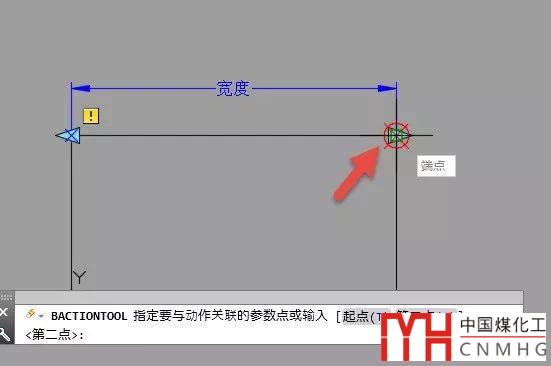

5、根據提示選擇一個關聯的參數點，也就是參數的那個點會被拉伸移動，如下圖所示。

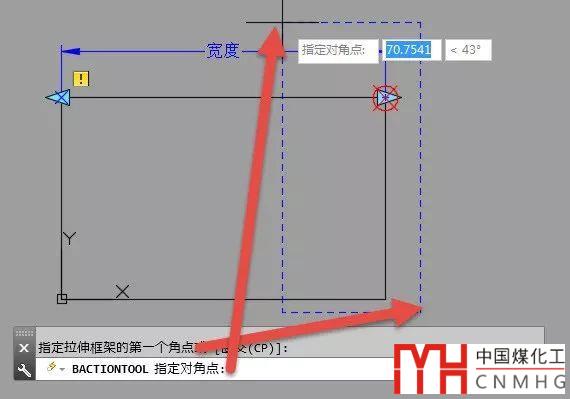

6、框選要拉伸圖形的頂點，這個操作跟拉伸S命令框選對象的操作類似，從右往左框選即可，如下圖所示。
與拉伸命令不同的是，拉伸動作在設置拉伸的范圍后，還可以再選擇可以被拉伸的對象，也就是說即使圖形的頂點被框選，但沒有被選中，也不會被拉伸。

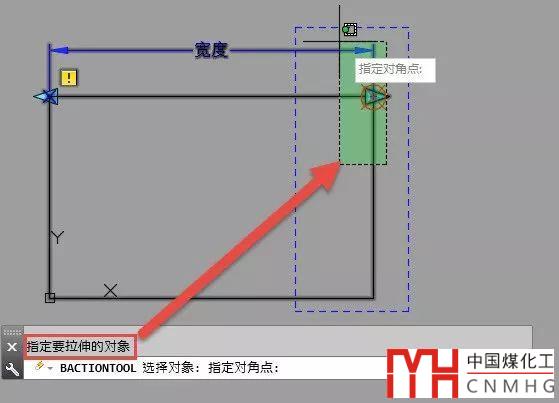

7、樣例圖塊比較簡單，所有圖形都參與拉伸，將舉行和參數都框選進去，然后回車確認就行了，如下圖所示。

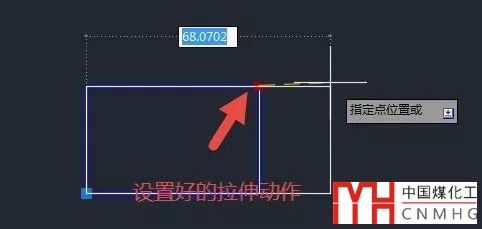

參數和動作的設置就結束了，這已經是一個動態塊了，我們可以單擊測試塊按鈕先測試一下參數和動作的設置是否是自己需要的，如果不對，可以返回繼續修改。如果覺得參數和動作的設置沒有什么問題，就可以直接保存并退出塊編輯器，直接查看動態塊設置后的效果了。如下圖所示。

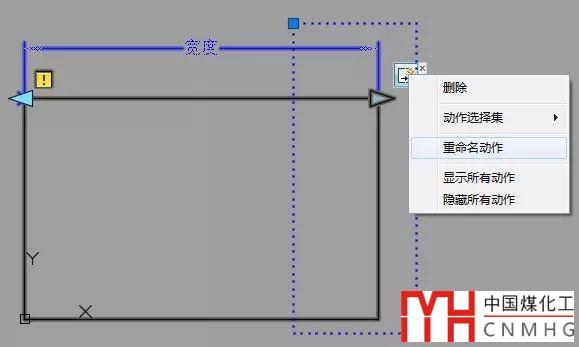

在塊編輯器中同樣也可以重命名動作、并且可以設置動作是否顯示，如下圖所示。

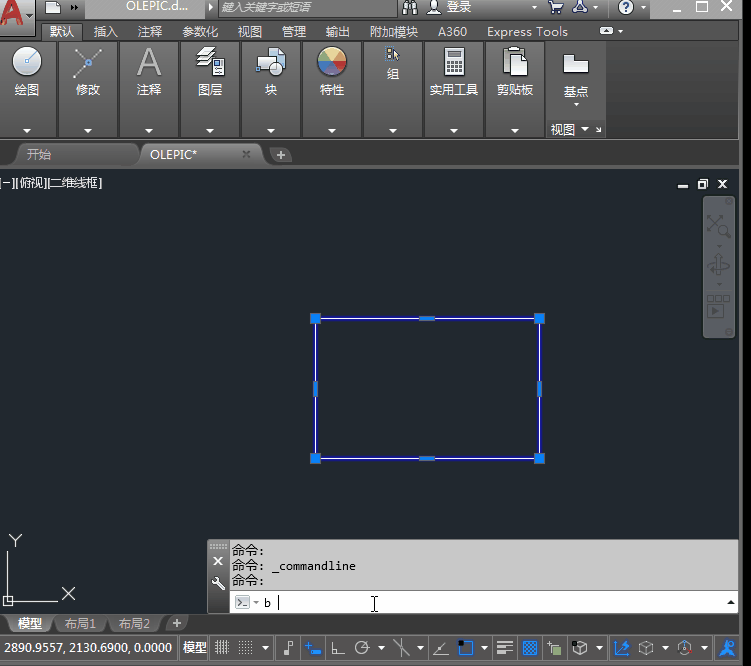

這個操作非常簡單，如果按照上面的步驟沒有做出來，可以看一下下面的動圖。
上面簡單介紹了動態塊創建的基本步驟，并通過一個最簡單的實例讓大家初步了解動態塊的創建過程，后續我們會結合不同的實例來介紹其他參數和動作的應用。
其實動態塊的定義就是這么簡單，復雜的動態塊只是組合了不同的參數和動作，有些還利用了查詢列表、特性表或約束等功能，建議大家多看看CAD自帶的動態塊或本信息分享的動態塊中參數和動作是如何設置的，看別人怎么定義動態塊是學習和掌握動態塊定義的最有效方法。
