每天有不少網友在信息和QQ群問問題，有些問題還是比較有代表性的，遇到同類問題的人肯定不少，有些問題在信息的一些文章里已經有答案，有些可能還沒有解答過，這里將每日比較有代表性的問題匯總一下，希望對大家有幫助。今天第一次寫，就將前兩天的問題一起匯總一下。

一、將布局輸出模型后 測量的數值不一樣呢？

這個是正常的，因為從布局輸出模型時，視口內的圖形會按照視口比例進行縮放，如果視口比例設置比較合理，是可以通過縮放圖形或者設置標注的測量單位比例繪圖成原始尺寸或標注成原始尺寸的。

CAD中如何將圖形從布局轉換到模型中？

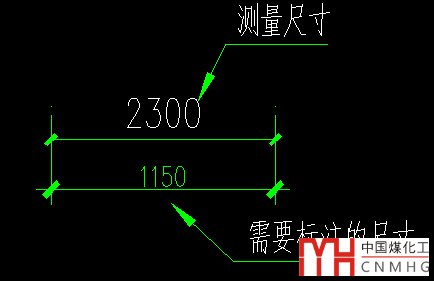

二、實際尺寸是2300，請問如何設置標注出來的尺寸是1150？

有時候圖形不是1:1繪制的，或者需要在模型空間一張圖紙上放置不同比例的圖形而對圖形進行了縮放，還有上面提到的從布局將圖形轉到模型時按視口比例進行了縮放，總之，我們希望標注的尺寸和圖形的實際尺寸不一樣。這個問題其實很簡單，就是設置標注樣式的測量單位比例(在特性面板里叫標注線性比例)設置為0.5就可以了。

什么是CAD的標注測量單位比例？

三、定義屬性的塊能不能調順序？

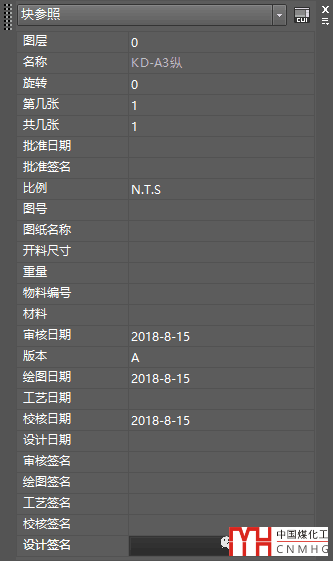

我想把圖號和名稱以及材料放最上面，如下圖所示。

回答是肯定的，方法有兩種。

一種是BATTMAN，打開BATTMAN對話框就可以選中屬性上移或下移，如下圖所示。

在塊編輯BEDIT時還提供了專門用來調整屬性順序的命令：BATTORDER，之前文章里介紹過。

CAD中如何調整圖塊屬性的先后順序

--提示：下面是廣告，不是本文圖片--

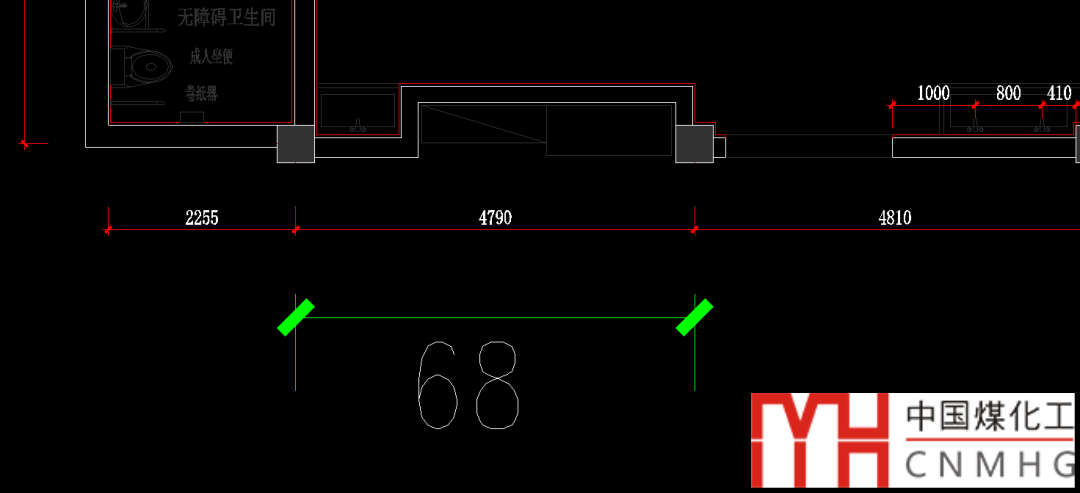

四、為什么標注箭頭的斜線顯示為空心？

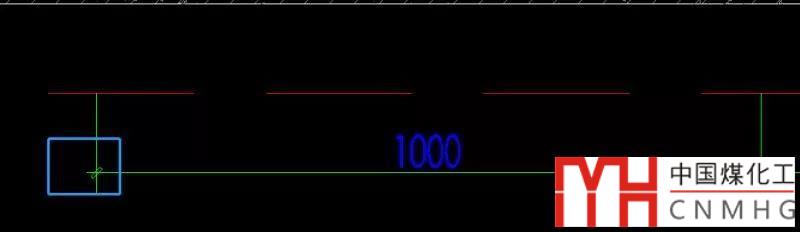

標注文字顯示實線但標注箭頭顯示空心，這是怎么回事？

對CAD熟悉的看到多段線空心或SOLID填充不顯示的時候，就應該知道是填充顯示被關閉了，直接輸入FILL，回車，輸入1，回車，然后輸入RE，回車，重生成一下就恢復正常了。

如何提高CAD顯示和操作性能？如何控制填充、文字等各類圖形顯示效果？

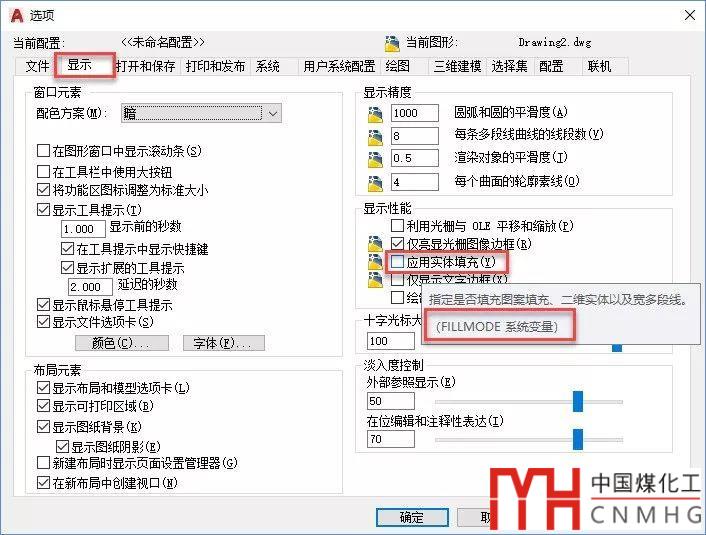

這個在選項對話框里也可以設置，如下圖所示。

FILL是控制填充顯示的命令，F(xiàn)ILLMODE是系統變量，都可以用來設置實體填充的顯示。

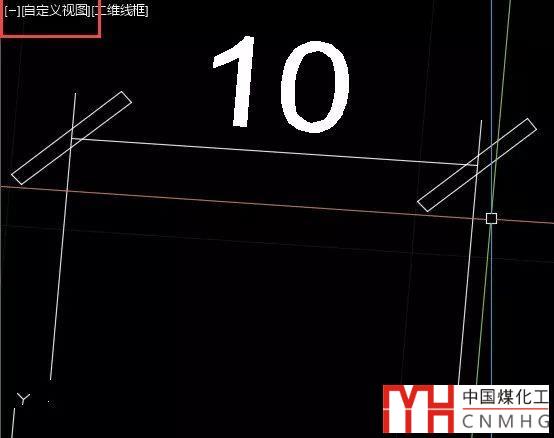

另外，如果當前視圖與但當前坐標系的XY平面不平行，或者標注在與坐標系XY平面的平面上時，標注的斜線也會顯示為空心，如下圖所示。

為什么有寬度的多段線會顯示空心？

五、為什么標注的文字看不見？

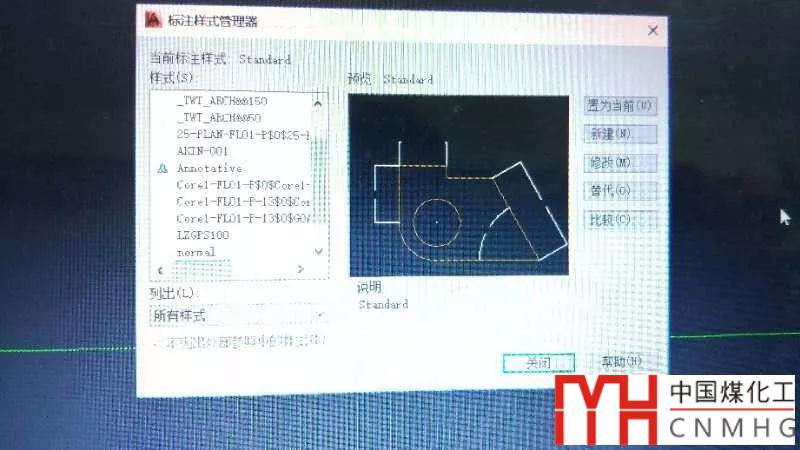

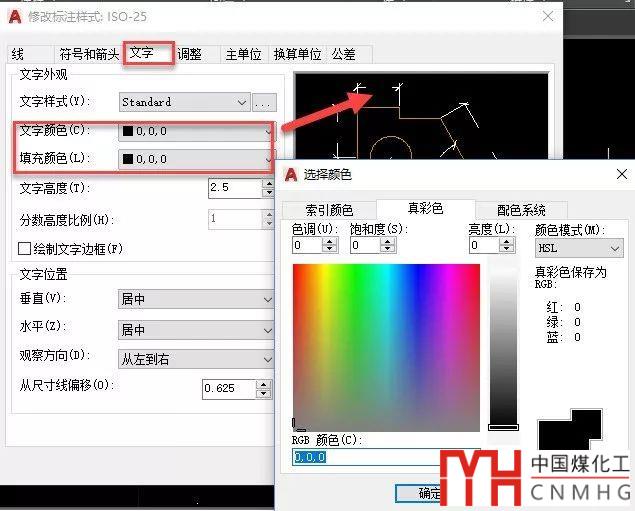

這里只能看到一個標注樣式對話框，看看標注文字在標注線的中間，而且有一方框，應該是設置文字的背景顏色，而且文字和背景顏色設置成了相同的顏色，而且可能設置成了黑色，如下圖所示。

上面是前兩天網友問道的幾個比較有代表性的問題，這里將問題簡單解答一下，希望能幫到遇到類似類似問題的網友。

以上技巧適用于AUTOCAD及浩辰CAD等類似軟件。
