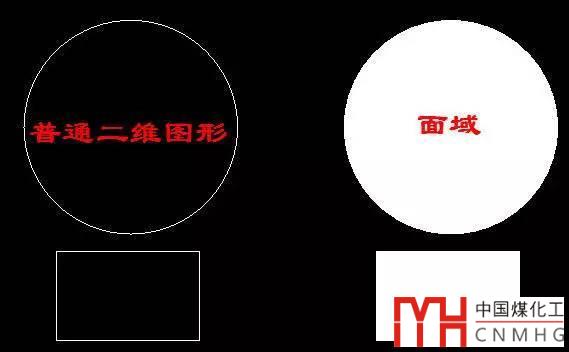

在CAD繪圖中有一種對象叫做面域（REGION）,它無法直接繪制，必須通過選擇圖中圖形生成，和填充有些類似。這種對象的中文名稱：面域很清楚地描述 了這種對象的特征，它是一個面，而不是象直線、圓這樣的線。在默認的二維線框模式下它跟普通的線看上去沒什么區別，但進入著色模式（輸入SHADE命令） 后就可以看出他們的區別了，如下圖所示。

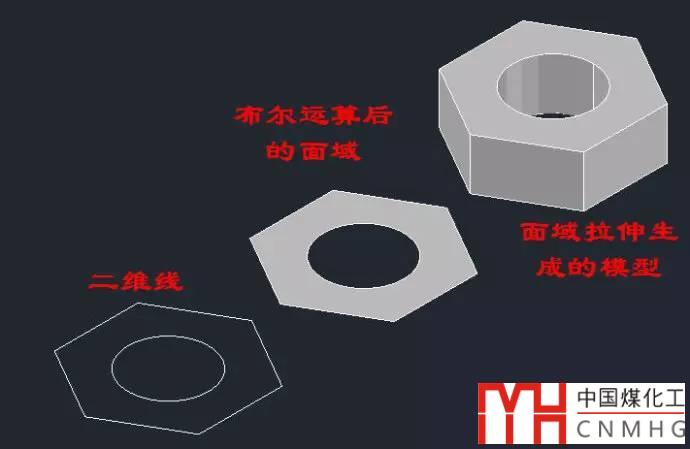

面域最常規的作用就是三維建模，比如將他作為截面進行拉伸（EXTRUDE）、掃掠（SWEEP）、放樣（LOFT）等等。用封閉的多段線也可以作為上述 命令的截面，但多段線無法做出嵌套的截面來，而面域是可以利用三維編輯中的布爾運算進行差并交集計算的，例如需要做一個中空的圖形，就只能用面域來做了。 先用直線或PL線畫好內外輪廓，然后一起框選生成面域，然后用布爾運算將里面的面域減掉，如下圖所示。

除了三維建模外，我還發現不少人利用面域功能來統計面積，這個只是個人的習慣而已，封閉多段線、填充、面積命令都可以查詢面積。

面域作為一個面，需要先繪制一個封閉的邊界，邊界可以是由直線、圓弧、多段線等圖形組成，原則就是封閉且不交叉?？梢砸淮芜x擇多個封閉線條生成多個面域，例如上圖中可以同時選中六邊形和圓生成面域，但生成是兩個獨立的面域，必須經過布爾運算才能得到中空的面域圖形。

但有時繪制圖形后無法生成面域，原因其實很簡單，還是出現了交叉或不封閉的現象，只是可能缺口或交叉很小，不明顯而已。

如果出現類似情況，最基本的解決辦法是放大圖形的各個交點處，看看是否存在缺口或細小的交叉，通過修剪、延伸或倒圓角等功能將有問題的交點處理好。但有時 缺口或交叉很小，需要放大很多倍才能看出來，交點又比較多，檢查起來也比較麻煩，可以想一些其他辦法，比如用PE命令連接所有線，如果有的地方連接不起 來，說明這個交點有問題，但多段線不能處理自交叉，比如說出現類似“8”這樣的自交叉圖形。還有一種方法，就是利用BO（BOUNDARY）邊界命令，將 生成對象類型設置成面域即可，邊界對邊界的搜索跟填充類似，可以通過“拾取點”或“新建邊界集”的方式來選擇區域，比如上面的圖形，只需在多邊形和圓之前 拾取點，就可以自動生成兩個面域。使用邊界命令的好處是會忽略封閉區域外的交叉或自相交部分，同時還可以忽略細小的缺口。邊界的對話框如下圖所示。

如果在繪圖的時候嚴格按照尺寸繪制，并都始終使用捕捉等輔助工具定位，通常不會出現上述問題，一旦出現無法生成面域的時候，不妨試試我所說的方法，但并不能保證一種方法能解決所有問題。建議大家養成良好的繪圖習慣，避免出現問題的時候耗費過多的時間去定位和解決問題。

以上技巧適用于AUTOCAD及浩辰CAD等類似的軟件。
