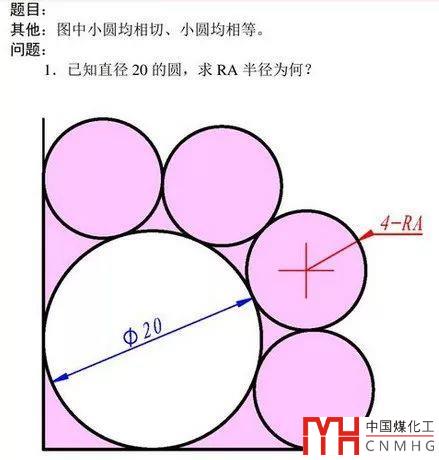

今天有網友在群里問一張練習圖怎么畫，這應該是一道CAD考試題，可以說一道純粹是幾何題，如下圖所示。

前幾天在貼吧看到有人提過類似問題，這種題目用參數化約束肯定能畫出來，如果想不用約束畫出來難度比較大，因此也就沒去研究。

但這位朋友還比較執著，一直再研究，于是研究了一下用約束怎么畫這張圖，這里將方法簡單給大家介紹一下，同時也給大家看一下約束的用法。

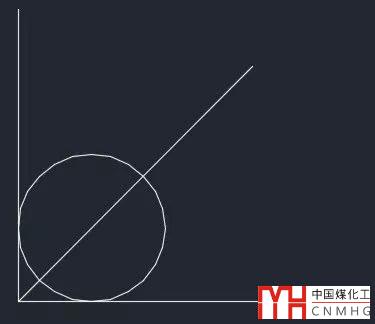

首先分析一下這張圖，已知條件只有一個圓的直徑是20，其他其實都是圖形之間的相互關系，圓和直線相切，圓和圓相切，四個圓的半徑相等，這些其實就是約束條件。如果我們自己一個個去添加這些條件，還是很麻煩的，我們可以將這張圖進行適當?shù)暮喕?。我們從直線交點做一條45度的線，這條線正好將圖形切成兩半，這樣我們就只需要設置兩個小圓的約束就可以了，如下圖所示。

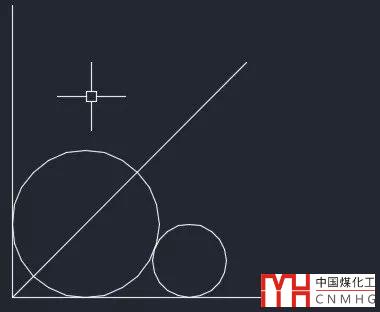

用相切相切半徑T先畫一個跟豎線或橫線相切，同時與圓相切的圓，半徑可以先設置為5，如下圖所示。

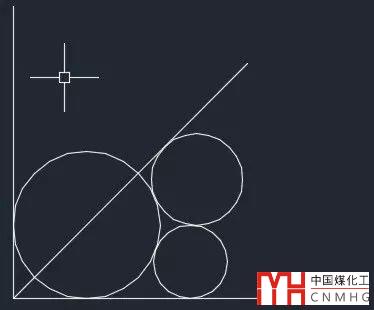

然后用相切相切相切的方式畫另外一個小圓，讓它與兩個圓和45度斜線相切，如下圖所示。

下面我們就可以用約束了，首先用自動約束，讓軟件根據圖形當前的狀況自動添加各種相切、水平、豎直的約束，然后就只需要設置兩個圓相等，大圓直徑為20就可以了，操作步驟如下：

確實針對這種靠幾何題，讓CAD軟件自己來算尺寸是簡單多了，但這種圖對熟悉參數化約束的操作是有幫助的，但如果花過多時間研究這種圖怎么畫就有點得不償失了。
