文字樣式高度設置為0和設置固定高度是有區別的，而且會影響當行文字、多行文字、標注、表格等圖形，后來有網友提了一個線型的問題，發現居然跟文字樣式也有關系，估計不少人也會遇到這個現象，這里給大家講一下。

為什么CAD標注樣式和屬性文字高度無法編輯？文字樣式的字高設置成0或固定值有什么區別？

同一臺機器上相同CAD打開的兩張圖紙，加載相同的線型，但畫出來的線型卻完全不同，這是為什么呢？

首先我們來看一下這個線型的定義：

*GAS_LINE,Gas line ----GAS----GAS----GAS----GAS----GAS----GAS--
A,12.7,-5.08,["GAS",STANDARD,S=2.54,U=0.0,X=-2.54,Y=-1.27],-6.35

教你如何自定義CAD線型

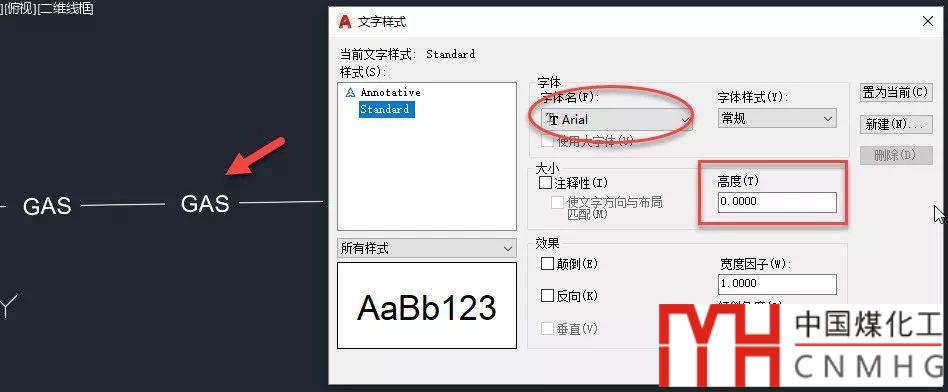

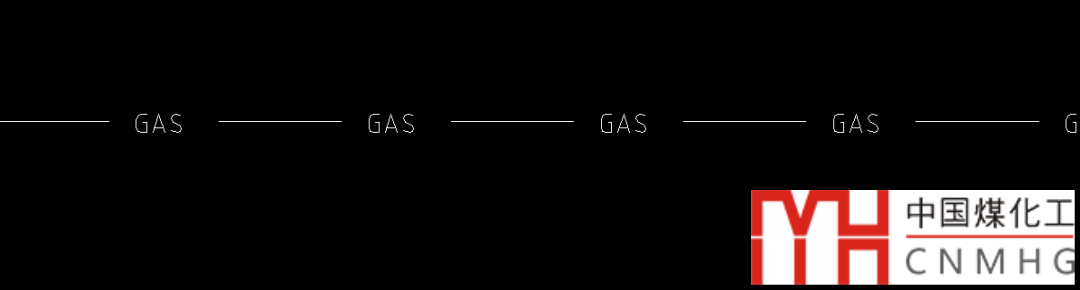

線型中的文字"GAS"使用了STANDARD文字樣式，也就是線型中間的文字效果是由文字樣式STANDARD決定的。如果文字樣式高度設置為0，那么線型中的字高就是有線型中的S參數決定，高度=2.54，不過GAS三個字母的實際高度會比這個小一點，應該是2左右，如下圖所示。

為什么CAD文字的高度跟實際設置的高度不一樣？

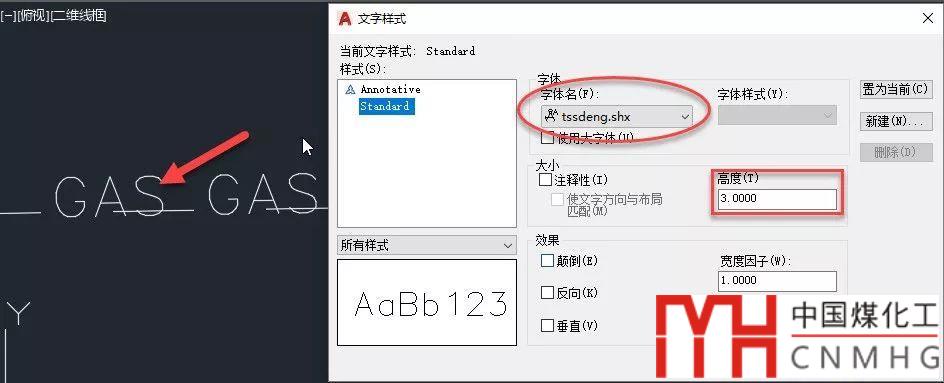

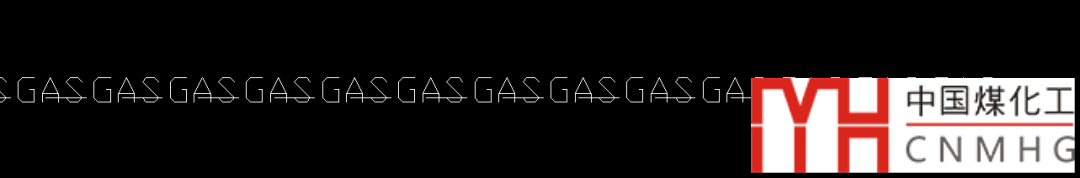

但假如STANDARD文字樣式設置了固定高度，比如是3，線型中文字的高度就會乘以3，達到6左右，而這個文字前后留的空格為-5.08和-6.35，當文字樣式的高度設置為3的時候，不僅字變得很大，而且寬度也超出空格的寬度，因此就出現了這種效果，如下圖所示。

其實問題的原因就這么簡單，如果希望不同圖紙的線型效果顯示一致的話，只需要將兩張圖紙中的STANDARD文字樣式的設置，主要是字體和高度改成相同的就好了。

STANDARD文字樣式作為圖紙模板中默認的文字樣式，在標注樣式、表格樣式等中也會用到，不過我們很容易就可以通過設置換成其他文字樣式，但線型文件中如果用到STANDARD文字樣式處理起來就不那么容易了，所以要想線型效果在不同圖紙中保持一致，必須保證不同圖紙中STANDARD文字樣式的設置是一樣的。這也是為什么很多設計單位要指定繪圖標準設置使用統一的樣板文件、字體文件的原因，至少保證同單位的所有人圖紙中的STANDARD文字樣式和字體都一樣，不會出現這樣的問題了。
