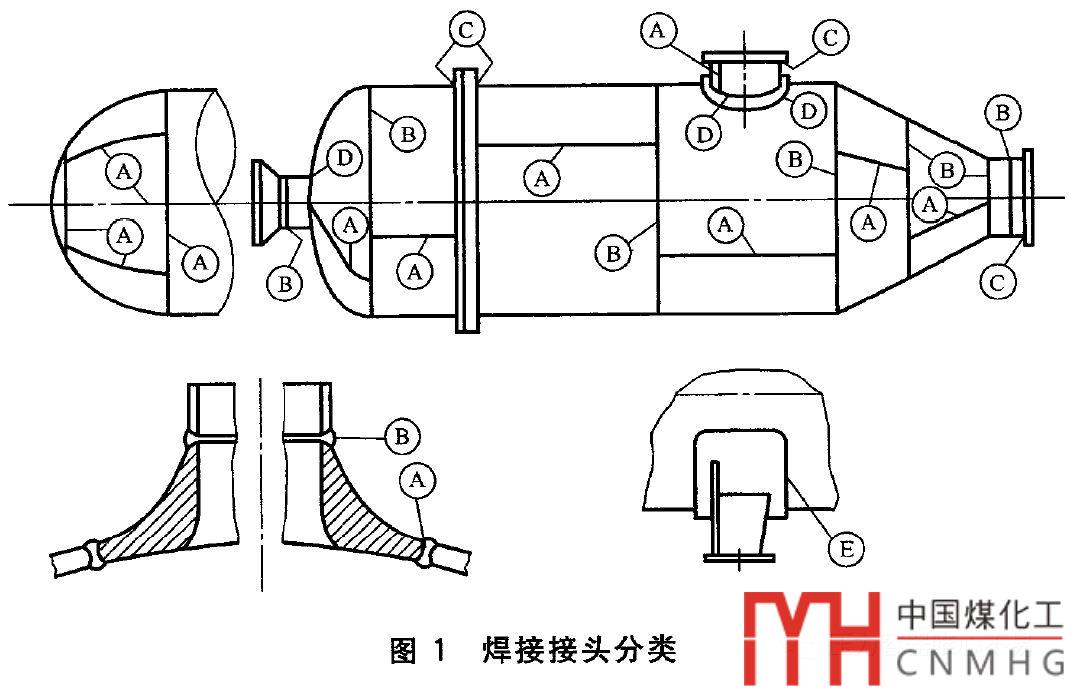

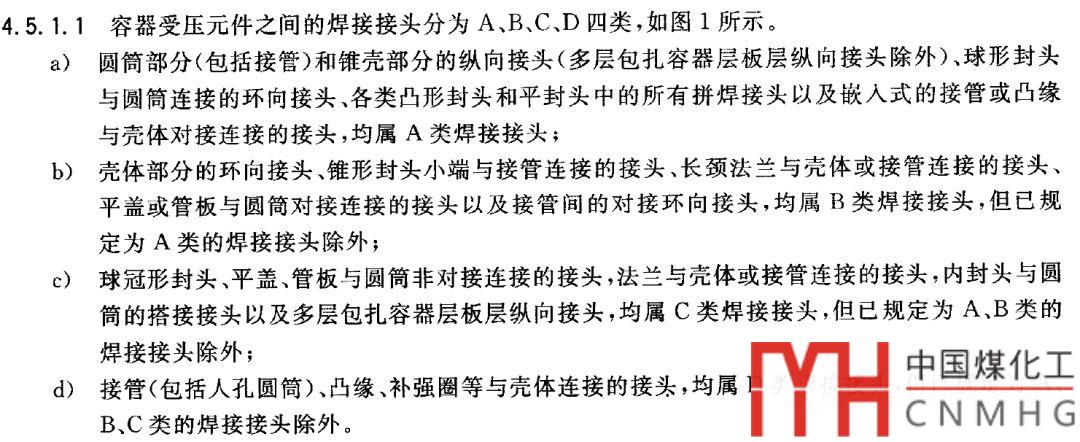

GB/T 150.1-2011將焊接接頭分為ABCDE類。對于各種焊縫如何分類有很詳細的描述，并配上了示意圖。

要記住這么多內容是很難的，那么遇到一類焊縫如何準確判斷是哪種呢，有沒有方法可以方便的記住各類焊縫的特征呢？答案是有的：

A類焊縫：承受最大主應力+對接焊

B類焊縫：承受第二主應力+對接焊

C類焊縫：板與殼的角接焊縫+多層的層板縱向接頭

D類焊縫：殼與殼的角接焊縫+貫穿

E類焊縫：受壓件與非受壓件的焊縫

1. 為什么球形封頭和筒體焊接是A類，橢圓封頭和筒體焊接是B類。

因?yàn)榍蛐畏忸^和筒體焊接屬于第一主應力，故劃為A類，而橢圓封頭與筒體焊接是屬于第二主應力，故劃為B類。

2. 錐體如何處理

在GB焊接接頭分類中，錐體為等價于筒體的拓?fù)洳蛔兞俊?/p>

在ASME的焊接接頭分類中，錐體與筒體環縫按照半錐角大小<=30°時才屬于B類。

3. 接管與筒體采用翻邊為什么是A類，翻邊和接管焊接屬于B類

接管與筒體對接焊，且360°上有承受最大主應力也有承受第二主應力，所以按照嚴格考慮劃為A類。翻邊與接管為對接，且均承受第二主應力，故劃分為B類。

4. 為什么下面兩個劃類一個為B一個為C。

d）承受第二主應力且對接，所以為B類。b)為板與殼的角接，所以為C類。

5. 夾套應該如何劃類

板和殼有時候不是很好分，此時可以根據是否貫穿來判斷，夾套和筒體不是貫穿的焊接。故劃為C類.
