標準管法蘭外壓使用時要計算？

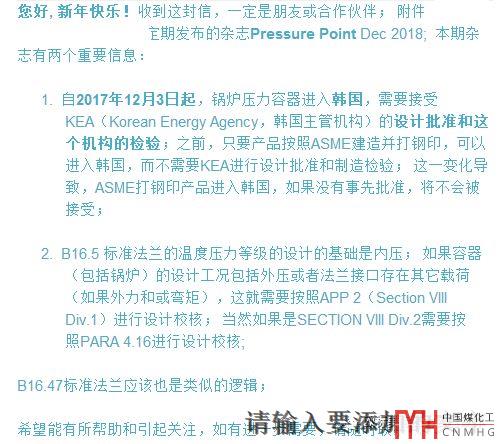

直接上正菜！上周收到了一封AI的郵件，說了兩個問題見下圖：

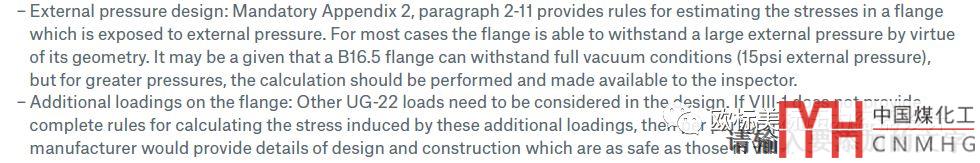

雜志的原文
第一個信息進入韓國的ASME容器的沒什么好討論的，要說也是韓美關系沒那么和諧了。但第二個關于標準管法蘭的選用的我還是很有意見的。
首先雖然標準管法蘭的壓力-溫度等級的都是針對的內壓，但無論是ASME Ⅷ-1標準還是ASME B16.5都沒有把外壓單獨拿出來說不可以。其次無論法蘭計算的waters法還是Taylor forge法關于外壓法蘭的計算都是基本同內壓；只是操作時需要的彎矩不同（更?。?，也就是說法蘭各部分的應力小于等于相同壓力值的內壓時。
預緊時彎矩在內外壓下是一樣的是。操作狀態的彎矩有一定的區別見下文：

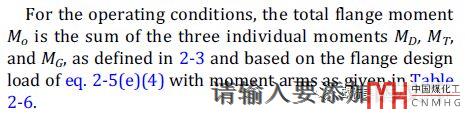

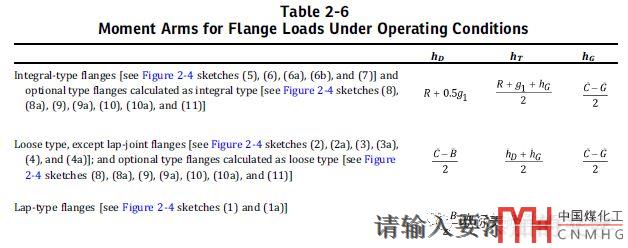

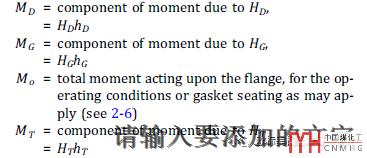

內壓時操作載荷作用下的彎矩規定見下文：
標準表達的比較磨嘰，實際就是內壓下Mo=HDhD+HGhG+HThT

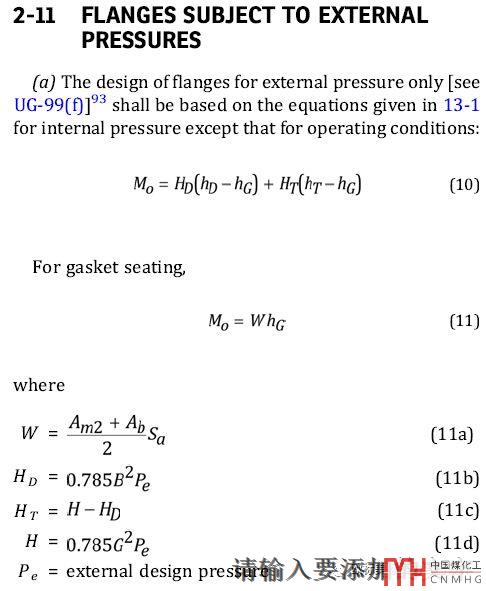

外壓下：Mo=HD(hD-hG)+HT(hT-hG)放在一起比較很明顯相同壓力（絕對值相等）時操作工況內壓時的彎矩大于外壓時的彎矩，也就是說外壓按內壓是偏保守的。我們再在PVelite軟件中計算個標準的管法蘭的實例，內外壓都用0.1MPa。計算結果見下圖

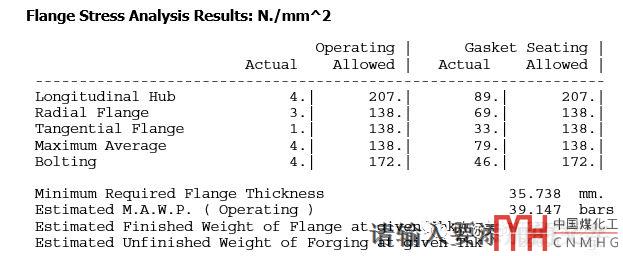

內壓計算結果

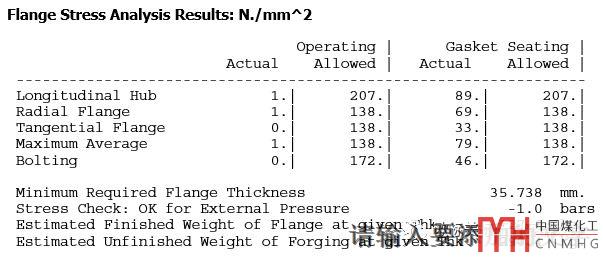

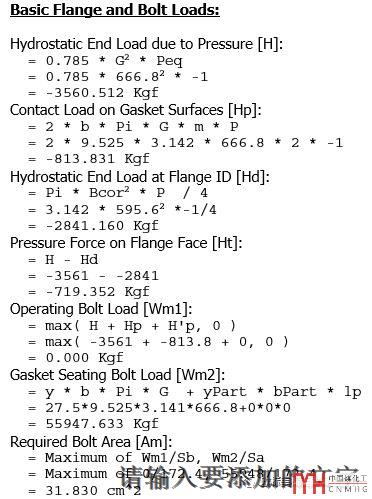

外壓計算結果
由于壓力較低，法蘭是由預緊工況和剛度決定的。我們注意看操作狀態下法蘭的各項應力值。正壓下的都比外壓下的大！

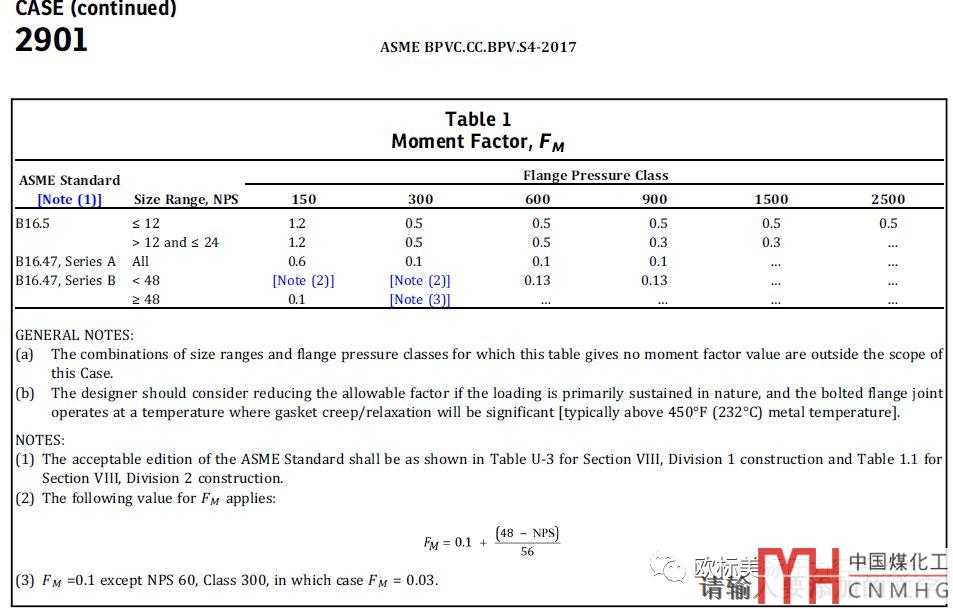

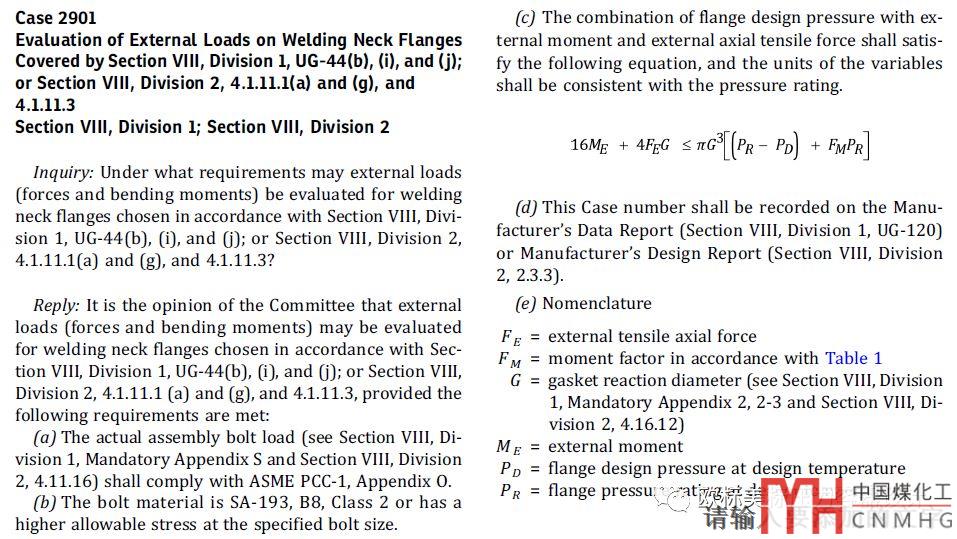

如果考慮管法蘭的外載荷，這個是不能直接再按壓力-溫度等級選用法蘭，要考慮外載荷對法蘭的影響。但是在case 2901中有明確的WN法蘭的折算方法，無需按ASME Ⅷ-1的附錄2計算。當然了非WN的法蘭也可以使用凱洛洛方程（即國內塔器上等效壓力折算的公式）的方式折算等效壓力。再說了ASME Ⅷ-1的附錄2也沒有關于外載荷折算壓力的方法，最后還是回到凱洛洛方程或CASE 2901。CASE 2901的規定見下圖:
綜上看到這個雜志中關于標準管法蘭的尤其是法蘭外壓（大于FV時）要計算不能直接選用標準管法蘭這個觀點，雖然管法蘭外壓大于FV的也很少，但感覺還是非常的蛋疼。給我的感覺是提出這個觀點的專家不懂設計！或者是個喜歡鉆牛角尖的專家！
這周開始爭取每周發一次標準或軟件常見錯誤的小文章
