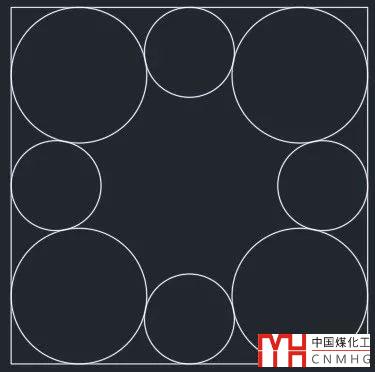

有網友在群里問下面的圖紙?jiān)趺串?，只給出了一個100邊長的正方形，中間放了幾組相互相切的圓，如下圖所示。

剛看到這張圖的時候我也沒有什么思路，于是告訴網友用參數化約束應該可以畫出來，如果不用約束確實有點難度，是一道純粹的幾何體，一時半會兒也沒有思路。

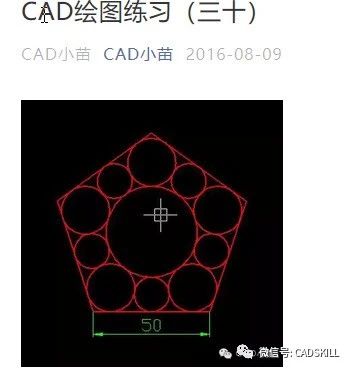

晚上回家后看看我之前發的一些帶視頻的練習，找到一張類似的圖，發現兩張圖的思路是類似的，如下圖所示。

CAD繪圖練習（三十）

順著這張圖的思路，我找到了網友這張圖繪制的方法，不妨在這里跟大家分享一下。

1、首先繪制一個100邊長的矩形。

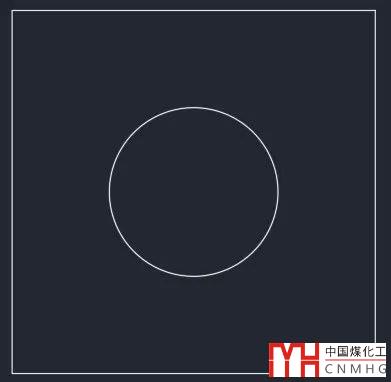

2、以矩形的中心為圓心隨意繪制一個圓，如下圖所示。

高版本畫圓的時候可以自動捕捉矩形的幾何中心，低版本可以用M2P來捕捉對角點的中點來畫圓。

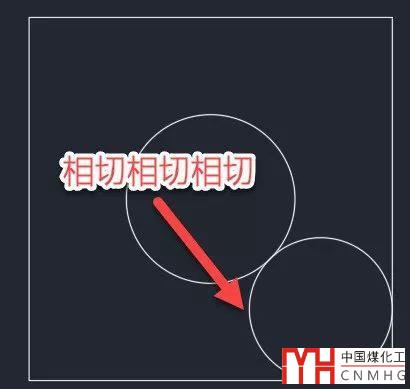

3、用相切相切相切畫一個跟中間圓和正方形兩條邊相切的圓，如下圖所示。

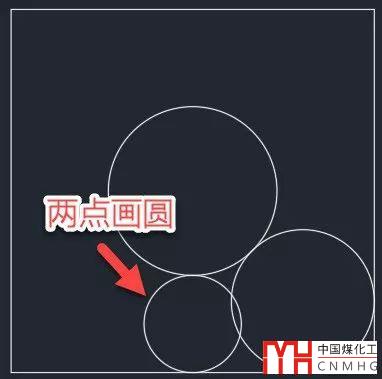

4、用兩點畫圓，畫出跟中間圓和底邊相切的圓，如下圖所示。

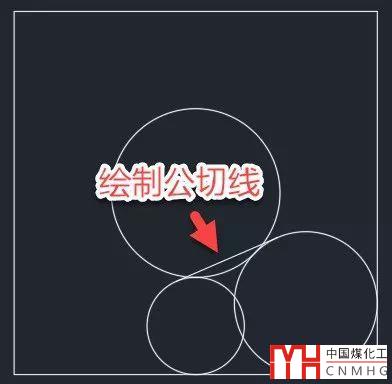

5、下面就要想辦法讓兩個小圓相切，先畫兩個圓上面的公切線，如下圖所示。

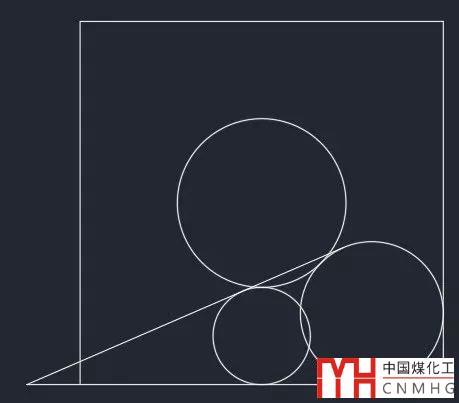

6、將公切線與底邊倒圓角F，將兩者相連起來，如下圖所示。

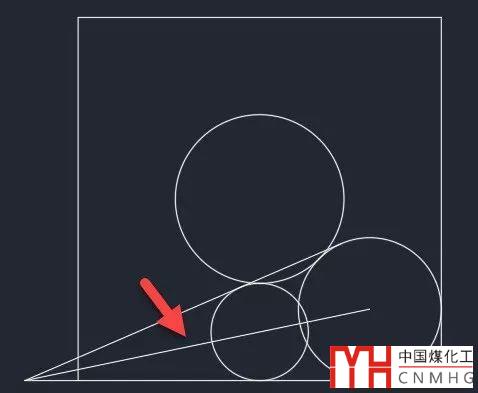

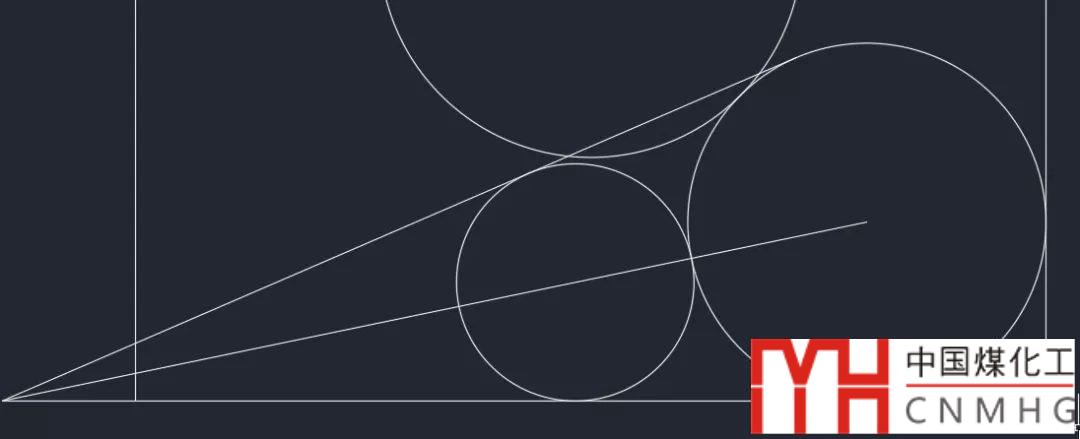

7、將兩者的交點與右側圓的圓心連接起來，如下圖所示。

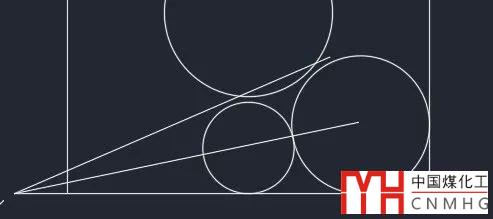

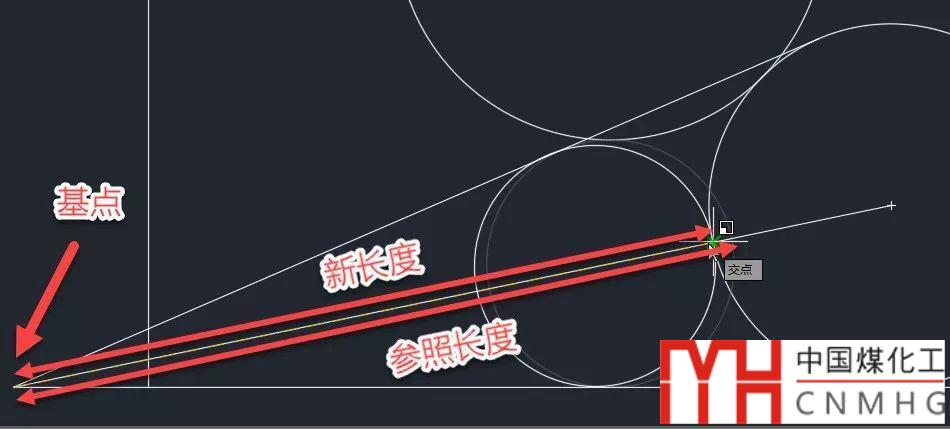

8、選擇小圓，輸入SC，回車，執行縮放命令，以公切線交點為基點，輸入R，回車，使用參照方式縮放，基準長度選交點到圓心連線與小圓的交點，參考長度選擇圓心連線與大圓交點，使兩個圓相切，如下圖所示。

確定兩個圓相互相切以及與矩形的相切關系后，只需要將兩個圓一起縮放，保證小圓下方的象限點在矩形的中點處，這樣兩個圓就滿足條件了。

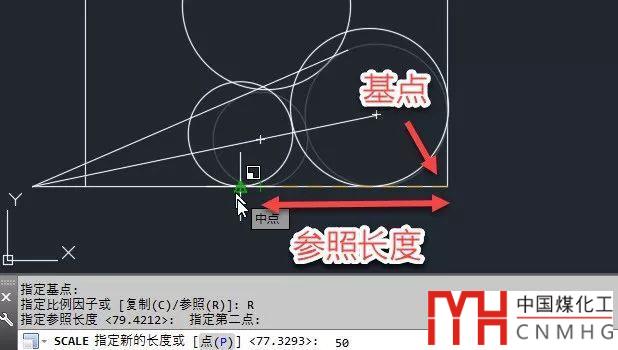

9、選擇這兩個圓，輸入SC縮放命令，回車，基點選擇正方形右下角點，輸入R，回車，參照長度為角點到小圓底部象限點的距離，新長度直接輸入50，如下圖所示。

這兩個圓定位好了，剩下的事情就簡單了。

10、將中間的圓和其他輔助線改刪除的刪除，該修剪的修剪，然后將這兩個小圓繞正方形中心陣列4份，如下圖所示。

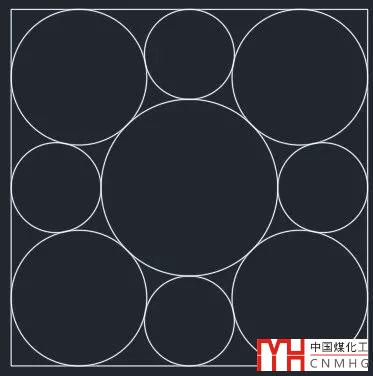

11、然后再用相切相切相切畫出中間的圓，就得到最終的圖形，如下圖所示。

本來想將操作錄制成動圖發上來，可惜文件太大發不上來，如果看上面的講解沒有弄清楚操作的話，不妨看看之前發的練習圖三十中帶的視頻。

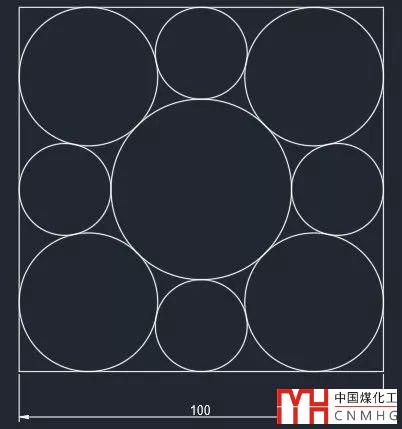

用參數化約束確實要簡單一點，只需要先畫好100邊長的正方形，然后在中心畫一個任意半徑的圓，然后用相切相切依次畫出其他圓，半徑是否相等無所謂，然后用自動約束先將一些約束條件加上，然后再加上兩套圓的相等條件，補上缺失的相切條件，就可以得到最終的圖形了，如下圖所示。

關于參數化約束具體設置方法這里就不再詳細介紹了，可以看看之前發過的相關文章和練習。

CAD繪圖練習-參數化約束

網上這種考幾何的圖還真不少，如果只是為了熟悉CAD命令，沒有必要花太多時間研究。之前信息發過一些帶視頻的練習圖，我覺得如果能把這些練習圖都研究明白的話，其他練習圖也沒有必要再研究了，找一些結合自己專業的實際圖紙畫一畫。
