在之前的PLC基礎篇中我們?cè)榻B過STEP7的數組、字符串、指針（POINTER）等數據類型，最近有小伙伴詢問關于STEP7的“ANY”數據類型的理解及使用。考慮到疑問的普遍性，于是我想寫篇文章介紹下STEP7的ANY數據類型。

ANY數據類型是STEP7的一種復雜數據類型。所謂“復雜”，就是說它是由一些簡單數據類型（比如：字節，字等）按照某種定義組成的。由于ANY數據類型中包含了很多信息（比如：訪問數據的地址、訪問數據的長度、訪問數據的基本數據類型等），很多系統功能塊都使用ANY數據類型作為參數。

比如，系統功能塊SFC20 "BLKMOV"，它來實現從一個地址（源地址）到另一個地址（目標地址）拷貝一定長度的數據的功能。其源地址和目標地址的參數都是使用ANY數據類型。

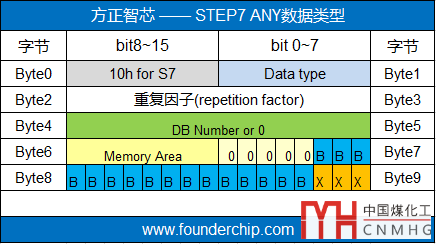

S7-300/400，S7-1500系列PLC都支持ANY數據類型。ANY數據類型包含10個字節，各字節的定義如下圖：

我們來解釋下各字節的含義：
字節0（Byte0）：為常數10H（十六進制數10），表示STEP7；
字節1（Byte1）：ANY數據中的基本數據類型；
字節2~字節3（Byte2~Byte3）：ANY數據的重復因子（Repetition factor），表示傳送的數據的長度或者數組、字符串的長度；
字節4~字節5（Byte4~Byte5）：數據塊的編號（DB number）；當訪問區域?yàn)榉荄B區時，將該值設置為0；
字節6（Byte6）：訪問存儲區的代碼；
字節7的0~2位、字節8及字節9的3~7位：表示訪問數據的字節地址（byte address）；
字節9的0~2位：表示訪問數據的位地址（bit address）；

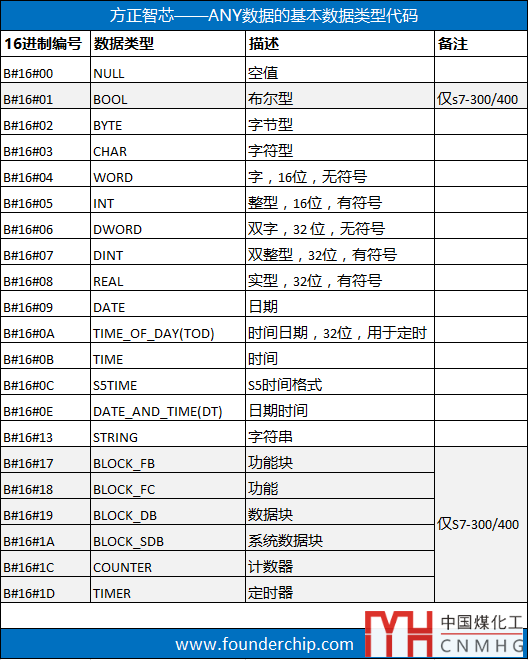

ANY數據的基本數據類型代碼（Byte1）見下面的表格：

注：當數據類型為BLOCK_FB,BLOCK_FC,BLOCK_DB,BLOCK_SDB,COUNTER或TIMER時，重復因子（repetition factor）必須為1，數據塊編號（DB number，byte4~byte5）必須為0，字節7（byte7）必須為0。字節8~字節9（byte8~byte9）表示數據塊FB/FC、計數器或定時器的編號；
ANY數據類型的訪問存儲區代碼（Byte6）見下面的表格：

其實，ANY數據類型的Byte4~Byte9就是POINTER數據類型。ANY是在POINTER的基礎上增加了訪問長度（重復因子）及訪問數據的基本數據類型（Byte1），因此可表達更多的信息。

可以去看看文章詳解STEP7的指針數據類型(POINTER)增加對ANY數據類型的理解。

另外提醒下：S7-1200不支持ANY數據類型。

相關參考文章：

PLC基礎篇之?dāng)?shù)據類型（Data type）

PLC基礎篇之復雜數據類型：數組與字符串

好了，關于STEP7的ANY數據類型就介紹到這里。
