參考文獻：周斌.法蘭密封面水線粗糙度問題探討.石油化工設備, 2016, 45(3)

密封面水線的作用主要是加強法蘭之間的密封，螺栓產生的壓緊力通過法蘭密封面（壓緊面）傳遞給墊片，使墊片產生足夠的彈塑性變形，從而將法蘭壓緊面間凹凸不平的縫隙用非金屬墊片受壓填充到密封水線里填滿壓實，使得接觸面處沒有泄漏通道，達到密封的目的。如果使用的是金屬墊片，而金屬墊片不易塑性變形，所以使用的法蘭一般可以不用水線，法蘭密封面粗糙度越高，其密封性能越好。如用軟質墊片或纏繞式墊片，壓緊面的粗糙度一般為12.5μｍ 或6.3μｍ；如用金屬墊片，壓緊面的加工要求較高，表面粗糙度要求1.6μｍ或0.8μｍ。

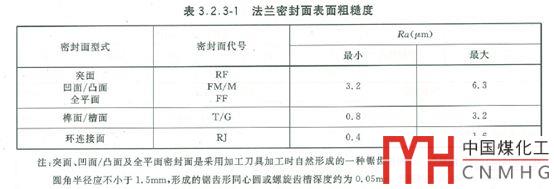

HG管法蘭標準規定：突面、凹面／凸面及全平面密封面是采用加工刀具加工時自然形成的一種鋸齒形同心圓或螺旋齒槽。加工刀具的圓角半徑應不小于1.5ｍｍ，形成的鋸齒形同心圓或螺旋齒槽深度約為0.05ｍｍ，節距為0.45~0.55ｍｍ。見下面兩個截圖中表格下方的注。

采用車床加工3.2~6.3μｍ粗糙度的密封面時（即上一段所述的突面、凹面／凸面及全平面），由車床旋轉方式而自然形成的一種鋸齒形同心圓構成的線型條紋即為密封面水線，并不是特意要求車制水線。只要用車床車制出3.2~6.3μｍ粗糙度的密封面必然會有水線，必須保證的是要用車床加工。而采用其它形式加工的平面，例如銑床銑出的平面成型不是鋸齒形同心圓，無法起到密封的作用。

HG/T20592-2009

HG/T20615-2009

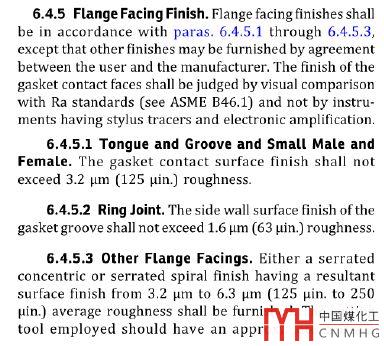

ASME B16.5的規定與HG管法蘭類似，見下圖的6.4.5.3。下圖截自ASME B16.5-2003，但后面幾個版本，直至2017版幾乎沒有變化。

ASME B16.5-2017

另外，SH3059-2001《石化管道設計器材選用通則》中“7.4 法蘭“的規定如下：

不過，SH/T3059-2012《石油化工管道設計器材選用規范》的“7.3 法蘭“一節中已經沒有類似的規定。

另

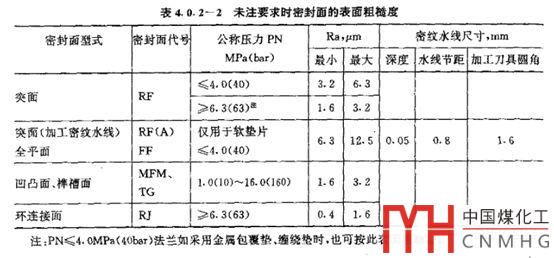

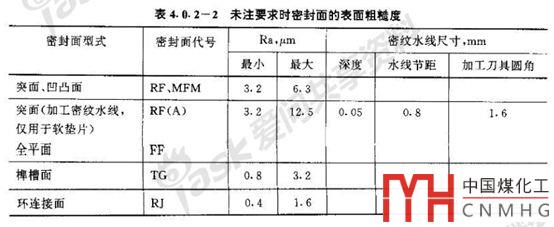

1997版HG管法蘭的規定較為詳細，與現行版本略有差異。2009版管法蘭編制說明，這樣解釋：

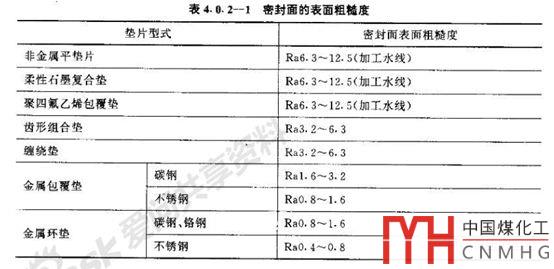

HG20603-1997《鋼制管法蘭技術條件(歐洲體系)》

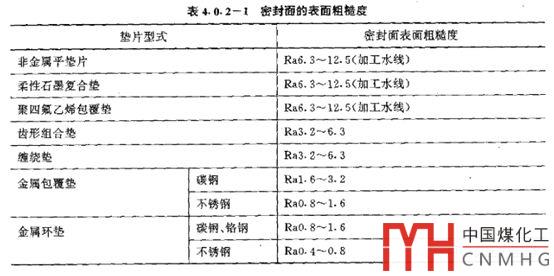

HG20624-1997《鋼制管法蘭技術條件(美洲體系)》
