當面對一大堆的圖紙和數據的時候，大家都希望有一個功能或工具能一次性將他們都處理完，因此大家非常喜歡批量工具。群里經常有人討論批量打印工具，昨天講了如何利用電子傳遞批量綁定外部參照。其實很久之前就有網友在群里介紹過批量重命名圖塊的方法，但我覺得這種方式會大量增加圖中塊定義的數量，因此沒有想推薦給大家，不過今天有一位網友的圖紙就用上了這個技巧，但好像也沒有更好的辦法了。

當我們復制粘貼圖紙時，如果出現圖塊重名的情況，復制粘貼的圖塊會被當前圖中同名的圖塊替換，結果會導致粘貼后圖形發生變化。所以要避免出現類似的問題，最好的的解決辦法是不同圖紙中同名圖塊對應的定義都是相同的，但很難做到這一點，也就是說還是會出現圖塊同名但定義不同的情況，而出現在何種情況的解決辦法就是重命名。

每日一貼——CAD圖形粘貼到另一張圖后為什么會變？

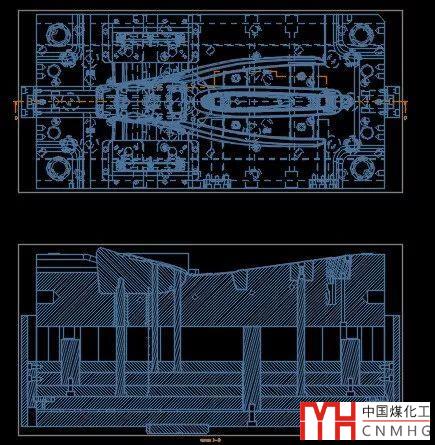

假如同名的圖塊很多，要想將其中定義不同的圖塊找出來很麻煩，于是干脆粗暴地全部重命名。而這位網友的情況卻有點不一樣，他的圖紙是從UG轉出來的，里面的填充都轉換成了圖塊，而且都被命名為HATCH+編號，要將不同的圖紙復制粘貼到一起，結果就出現了重名情況，粘貼后的圖形發生了變化，復制的圖紙如下圖所示。

粘貼到另外一張圖后變成了下面的樣子。

填充出現了移位，形狀應該也變了。類似這種從其他軟件轉出來的圖紙，圖塊是自動命名的，沒有其他辦法，除了炸開這些圖塊外最簡單的辦法就是批量重命名了，下面就給大家介紹一下圖塊重命名的方法。

---提示：下面是廣告，不是本文圖片！---

重命名的基本操作

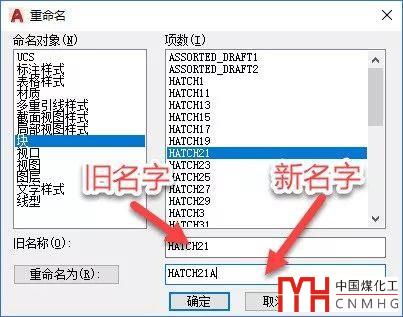

重命名RENAME的基本操作很簡單，輸入REN回車打開對話框后，先在左邊選擇需要重命名的類別，然后在右側選擇要修改的樣式或圖塊，然后輸入一個新名字即可，如下圖所示。

左側這些需要重命名的樣式和特性都有可能導致復制粘貼后圖形發生變化，如果只是重命名一個圖塊或樣式，大家都會，但要批量重命名，最主要的技巧就是怎么批量選擇如何定義樣式或圖塊的新名字，下面就以圖塊為例來介紹批量重命名的技巧。

如何批量選擇和重命名圖塊？

我查看了CAD關于重命名命令的幫助，并沒有看到相關批量重命名的技巧，我也只能根據網友提供的一些描述自己研究了一下，也不知道全不全面。

1、多選的技巧

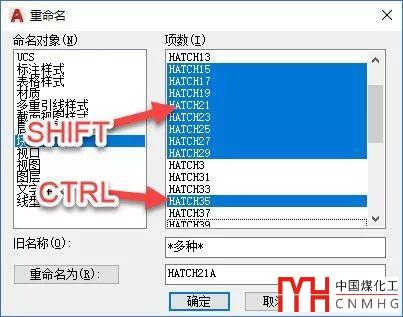

在選擇圖塊名的時候，可以直接在列表中選擇，也可以利用名字輸入框選擇。在列表中選擇的時候可以利用SHIFT鍵和CTRL鍵多選，按住SHIFT可以在列表中選擇多個連續的圖塊，按CTRL鍵可以在列表中加選，這是WINDOWS常規的選擇技巧，這種選擇后，圖塊名顯示的是*多種*，如下圖所示。

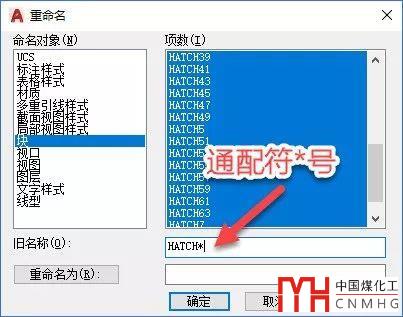

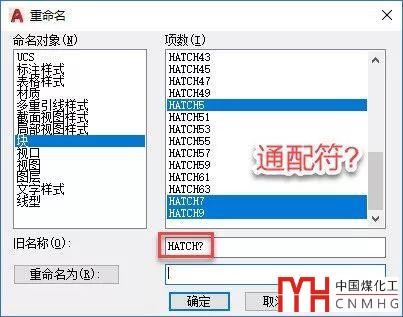

還有一種方式就是在舊名稱欄利用統配符*和？來選擇，*代表任意多個字符，？表示一個字符。比如輸入HATCH?，只會選中編號小于10的圖塊，而輸入HATCH*，則會選中所有HATCH開頭的圖塊，如下圖所示。

星號和？號也可以放到前面或中間，這主要取決于圖塊名的特征。

2、設置批量替換的新名字

要想批量替換，必須也要利用通配符*號和？號。

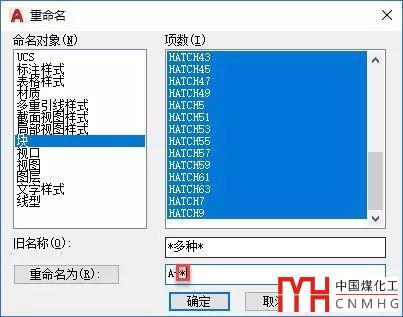

如果是從列表中多選的，圖塊名字顯示的是多種，圖塊舊名字沒有任何共同特征，在新圖塊名中只能輸入*號代替舊圖塊名，然后可以在前面和后面添加字母，比如在前面加一個前綴A-，如下圖所示。

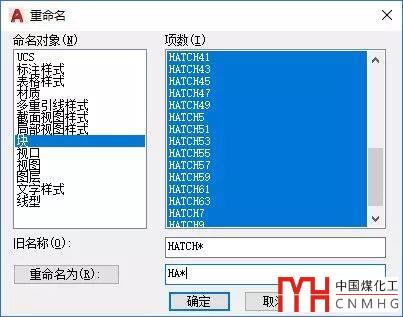

如果在舊名稱框中輸入通配符來多選的時候，舊名中輸入的通配符必須在新名用相同的通配符對應，而其他字符則可以用新的字符替代，比如HATCH*可以用HA*替代，將HATCH替代成HA，如下圖所示。

在名稱中可以使用多個通配符，比如你可以通過H?A*來選擇第一和第三個字母是H和A的所有圖塊，具體如何使用需要看圖塊名的特征和你想重命令的方式。

上面是我簡單研究后總結出來，也不知道是否還有遺漏，如果還有其他方式請留言補充。

最后還是要說，如果是常規繪圖，不建議在復制粘貼前將全圖所有圖塊全部重命名，這樣復制粘貼幾次后，圖中圖塊就會成倍增加。如果自己可以控制圖塊名，還是盡量要避免圖塊同名但定義不同的情況。
