內壓無折邊錐體計算的困惑

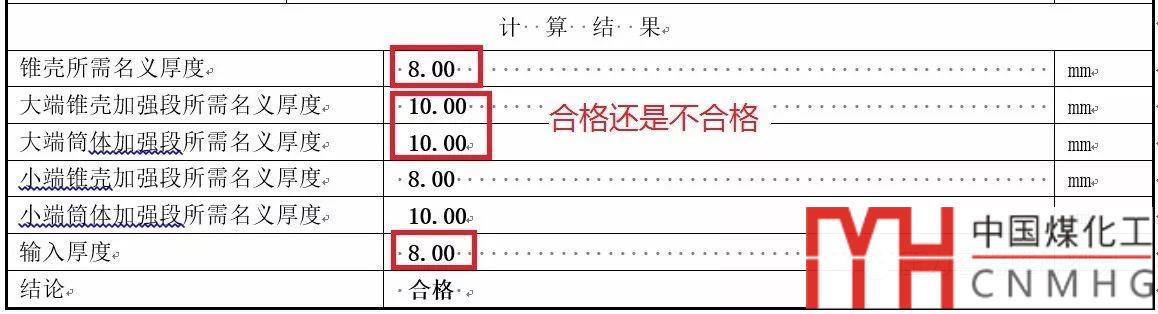

在SW6計算時，有時候會非常困惑。比如在計算內壓無折邊錐體時，經常會出現下圖的結果，計算時說8mm的是合格的，但是打出計算書，發現需要10mm。
那么到底是合格還是不合格？
這個還 不能直接說“其實不合格”，在某些情況下，SW6的結論合格也是正確的。
無這邊錐殼計算原理：無折邊錐形封頭與筒體連接處存在的幾何結構不連續會產生附加內力和內力矩，由此可能產生強度和局部失穩問題。

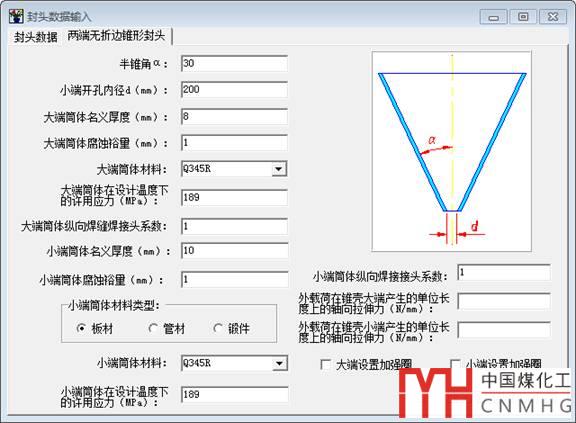

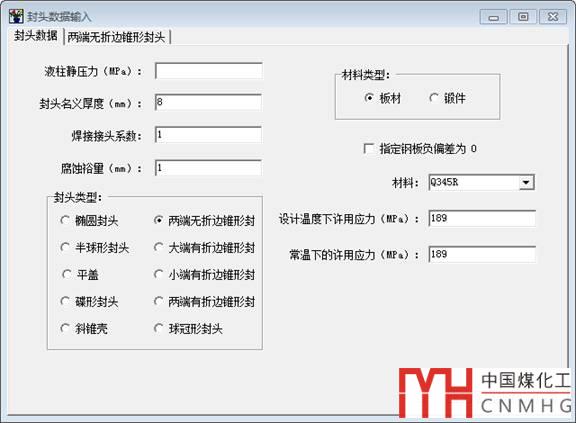

檢查一下輸入項：

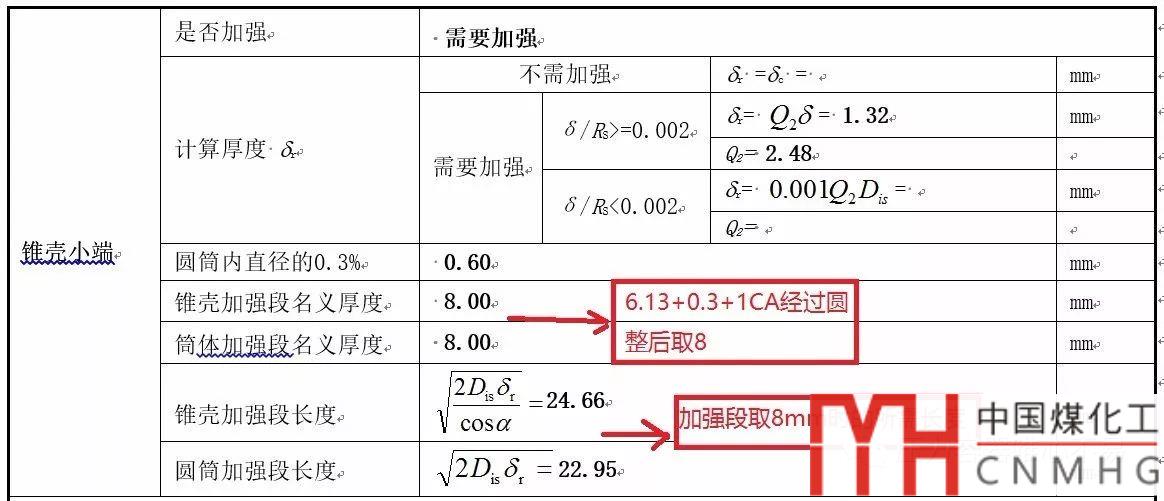

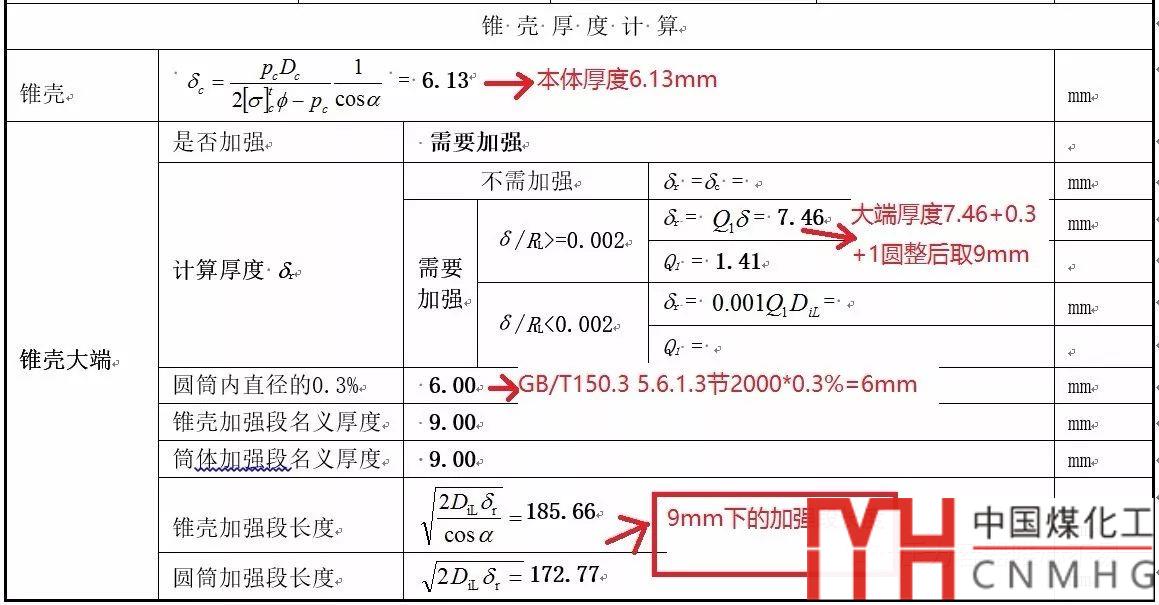

我們看一下計算書
對于這個錐體，筒體和錐殼大小端都需要加強。那么是不是取9mm就可以了呢？對于錐體還沒有那么簡單。

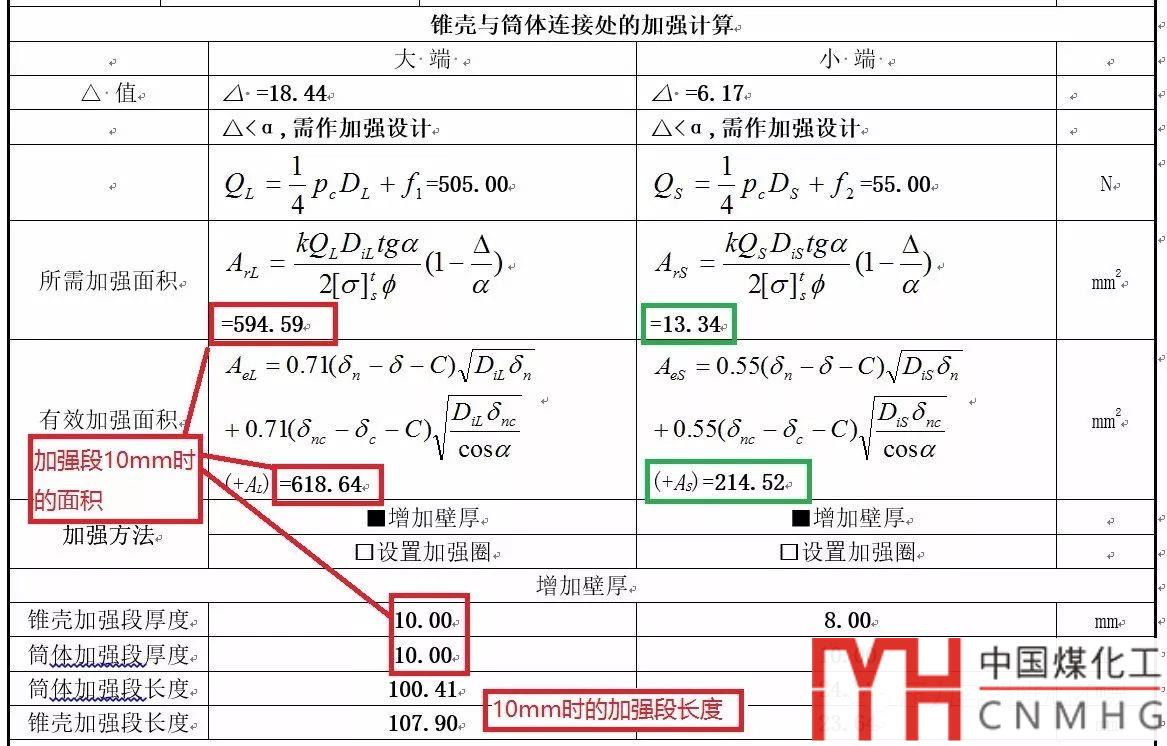

按照GB150.3還需要校核內壓和軸向載荷共同作用下的加強設計。在滿足了上面的計算后，再校核加強面積是否足夠。
我們可以看到10mm時，筒體和錐殼處的連接強度才足夠。

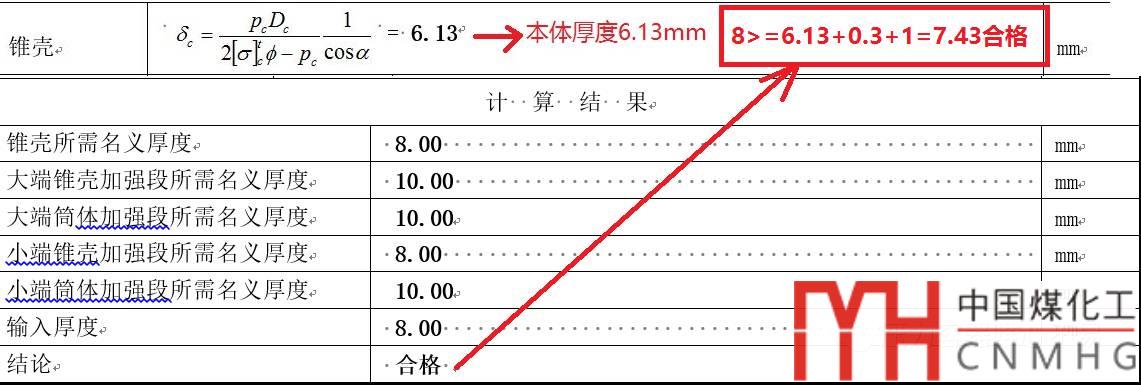

綜上所述：SW6的錐殼計算書判斷依據是以錐殼的計算厚度+CA+負偏差與名義厚度比較是否合格。
回到一開始的問題，那么SW6說是合格，那么到底合格還是不合格呢？這時應該分兩種情況：
-
如果錐殼是一個厚度（大多數情況），那么取整個錐體8mm是不安全的。
-
如果錐殼是由3段拼接，大端10mm，長度110mm，小端厚度8mm，長度25mm，其余的錐殼8mm，并且相應的筒體符合計算書要求。那么計算書說的8mm是合格的。
所以不要看到SW6給出了合格的評價，就以為是合格了，還需要設計人員自己去判斷。是不是很驚喜~
這種問題在SW6的計算中出現很多次。隨手舉個例子：
-
球冠型封頭，如果封頭厚度是一個厚度，無加強段，那么SW6說合格只是中間部分合格，邊緣部分可能不合格。理由同錐殼。
-
WRC297的計算書，一個局部應力開口，有時DN200需要φ800的補強圈，評定合格。不是真的合格，因為SW6真是用φ800的補強圈校核的，無視用戶輸入的補強圈直徑。而普通人類一般不會設置那么大的補強圈，如果圖面上的是個標準補強圈，那么還真可能不合格。此時應用WRC107按照標準補強圈的圓形附件再算一遍。
