管板的厚度是指哪個值，很多參考書籍都有描述。簡單說來就兩句：

1. 去除前后開槽深度和腐蝕裕量大值。

2. 腐蝕裕量可以抵扣開槽深度。

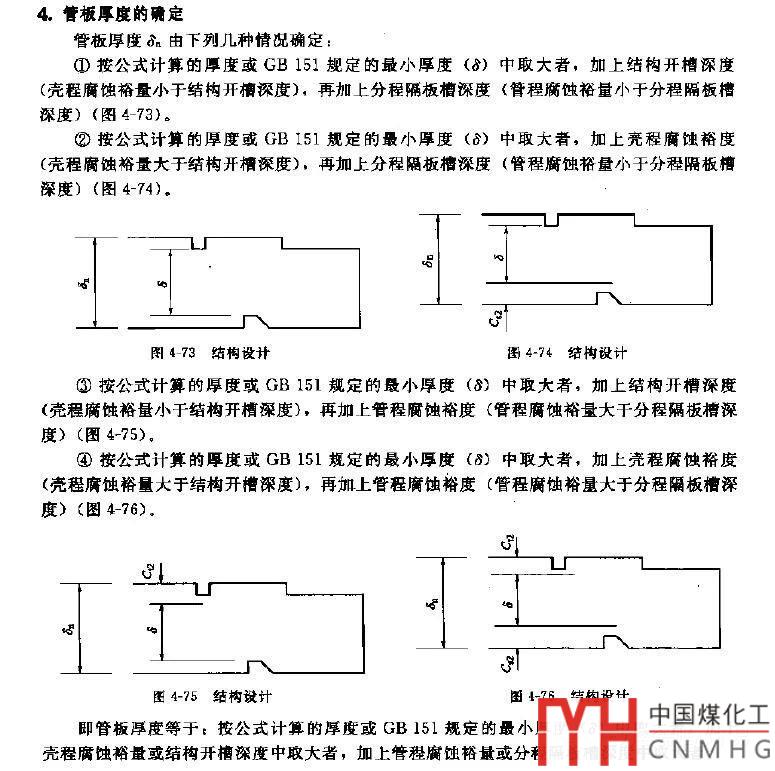

詳細的說可以見下圖：

未帶分程隔板的管板厚度需要去除密封面嗎厚度嗎？

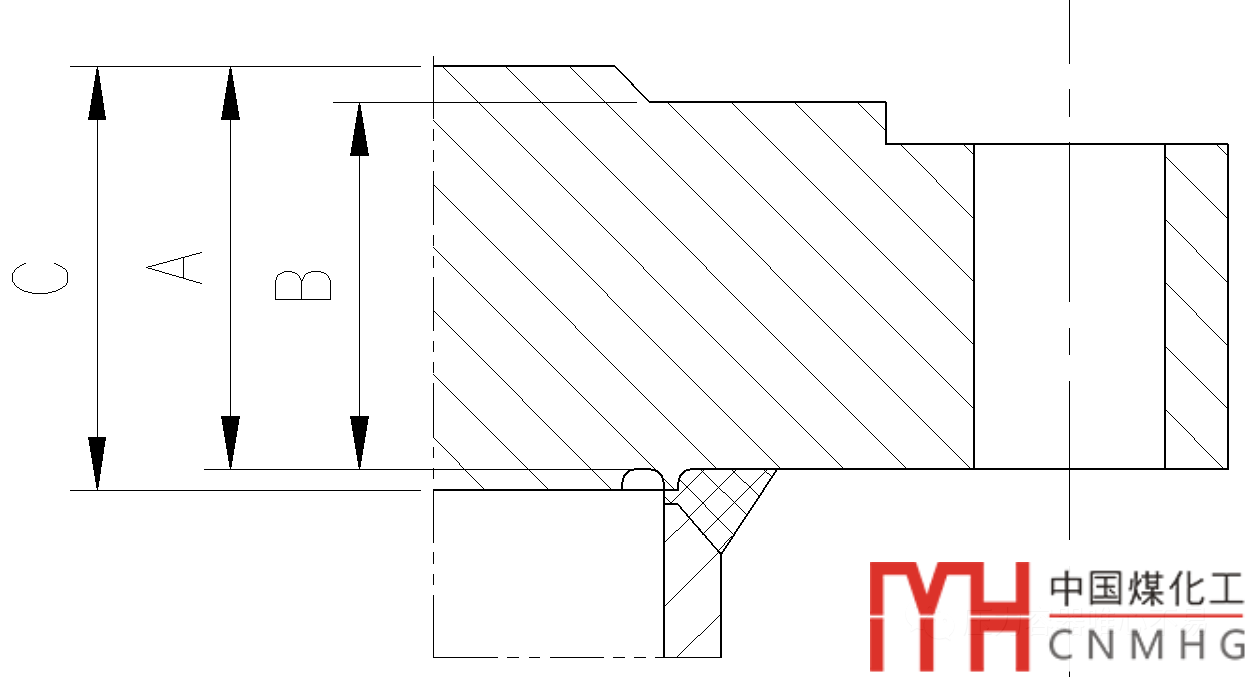

如下圖所示，假設沒有腐蝕裕量，管板的計算得到厚度是A，B還是C呢？

如果你已經想過這個問題了，就可以往下看了：

很奇怪，為什么參考書上都配的是帶分程隔板的圖。

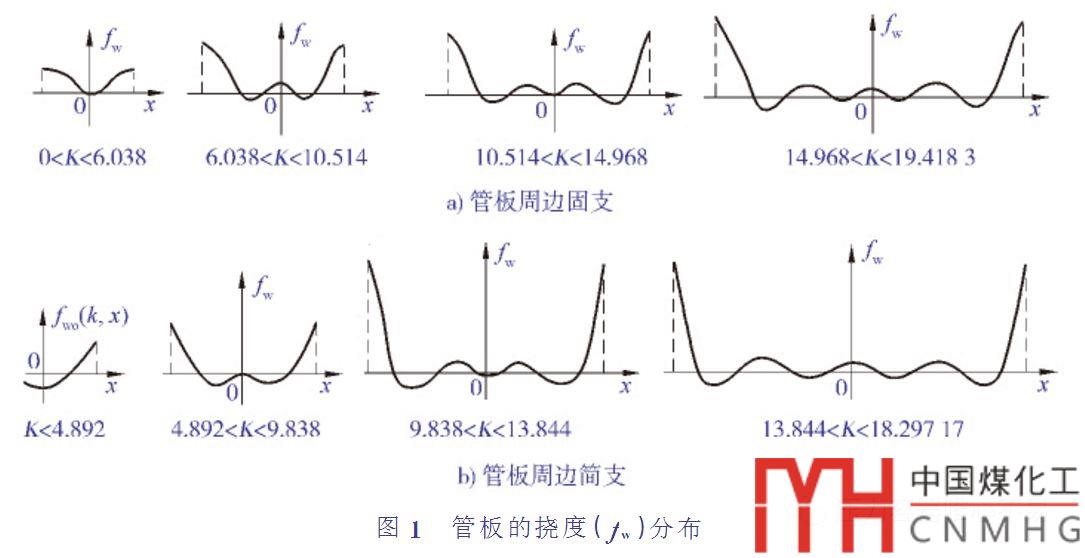

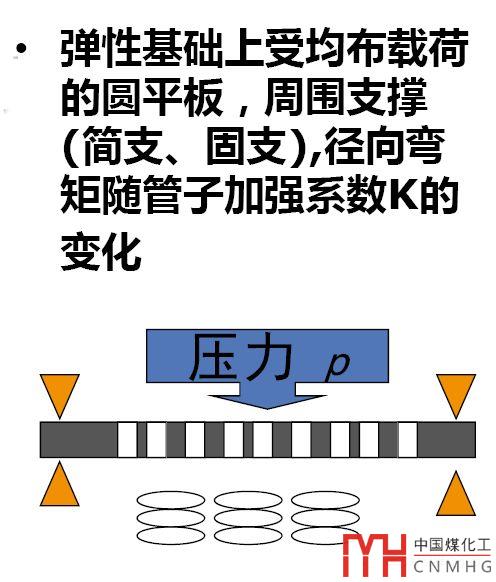

GB/T151對這個問題沒有明示應該怎么取。但是對于固定管板熱交換器，計算原理如下圖：

上圖引自《板殼理論在壓力容器強度設計中的 經典應用之一》

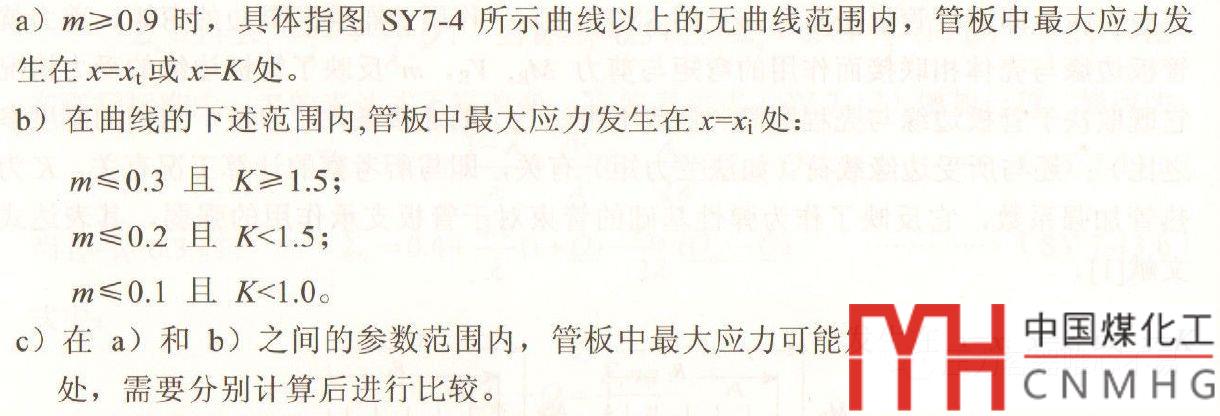

管板的最大應力可以在布管區內（x=xi），也可能在管板邊緣處（x=K），還可能在布管區與邊緣不布管區接茬處（x=Rt）

所以對于固定管板，管板厚度應該選擇B，萬一應力最低點在管板邊緣處呢？

對于U型管呢，看GB/T151釋義：

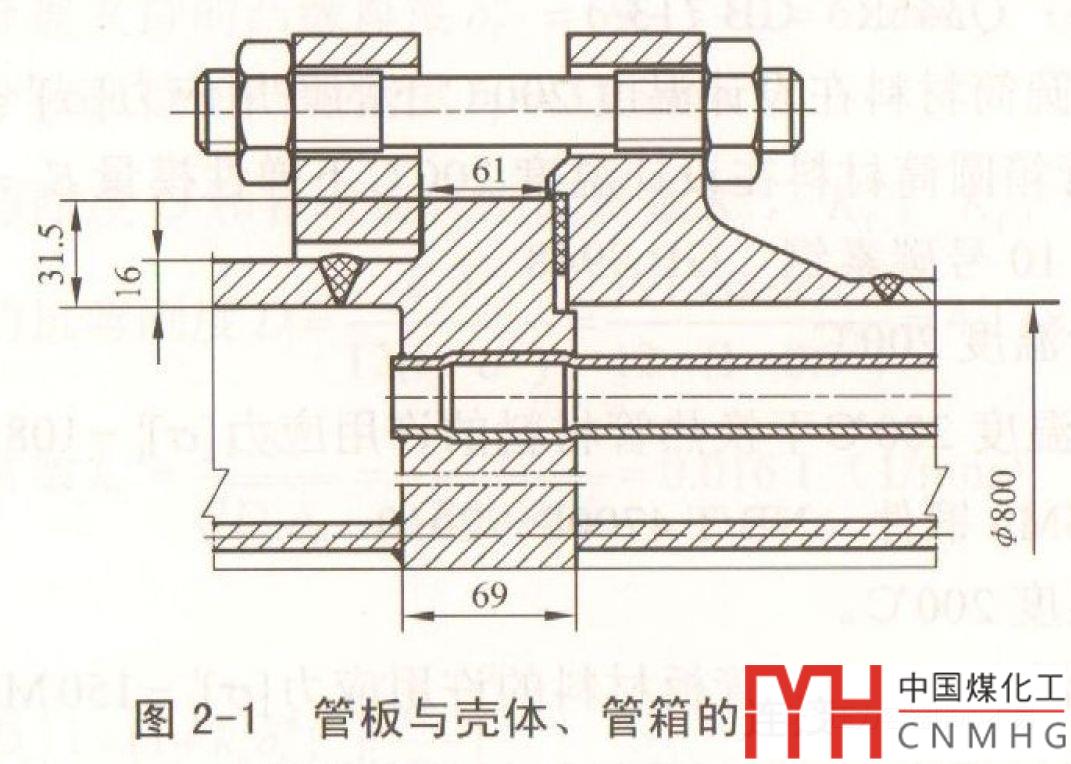

從圖示可以看出殼程隔板并未開槽。采用的是殼程5mm應該是密封面厚度。所以也是取的B。

所以應該取B。

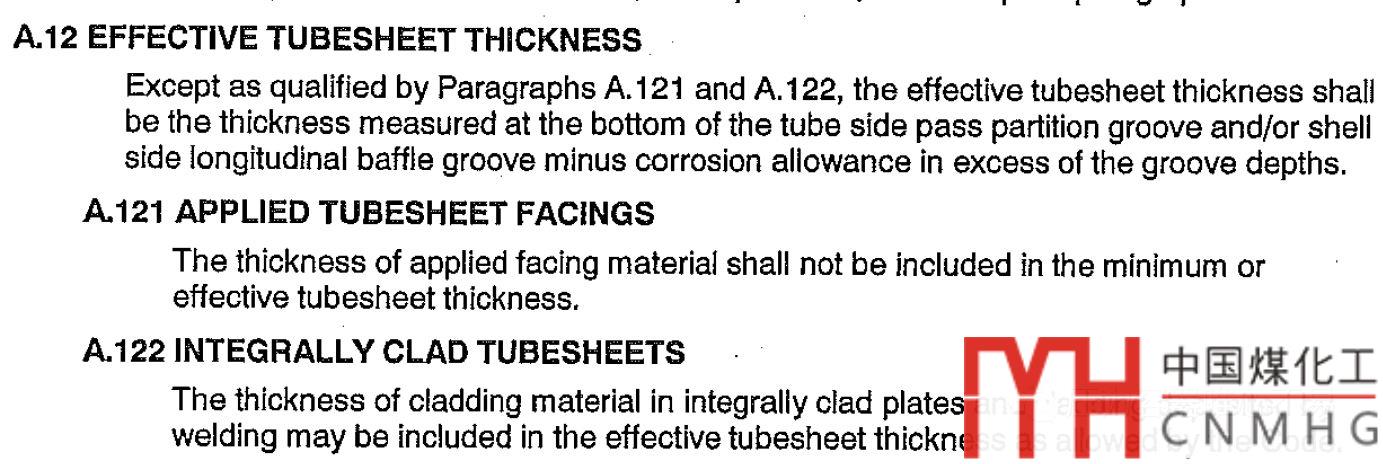

對于TEMA，管板有效厚度只需要扣除中間的分程隔板槽和殼程分程槽深即可。未提需要扣除管板密封面厚度和應力卸放槽深度。

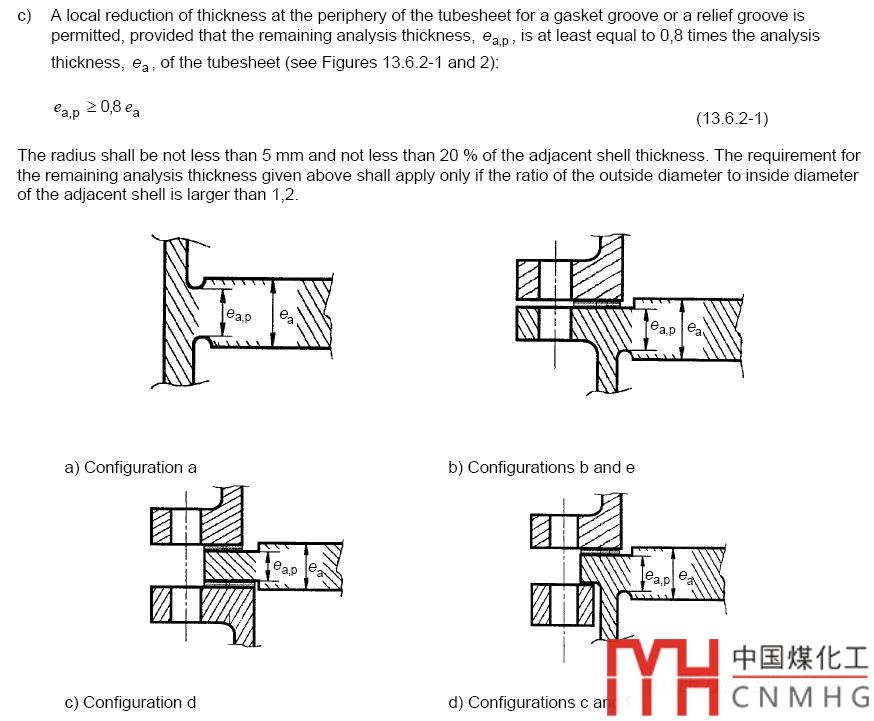

對于EN13445.3，無隔板和腐蝕時，管板有效厚度是ea，不用去除管板密封面厚度和應力卸放槽深度。但是要求eap>=0.8ea。和GB/T151 略有不同。

結論：

1. 按照GB/T151的釋義， 管板厚度應該取B。

2. 各國標準是不同的，在EN13445中應該取C，在TEMA中可以取C。（ASME同TEMA）
