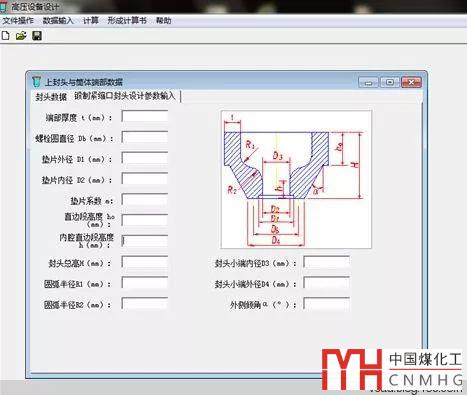

鍛縮口類封頭結構大量應用在煤化工裝置設備換熱器中，SW-6計算軟件高壓設備分項內提供了該部件封頭計算。也許是其中圖示文字的差異化理解，實際工程設計時發現：下圖中的封頭總高為H,直邊段高度hO等參數值指向的理解方面是多樣化的。

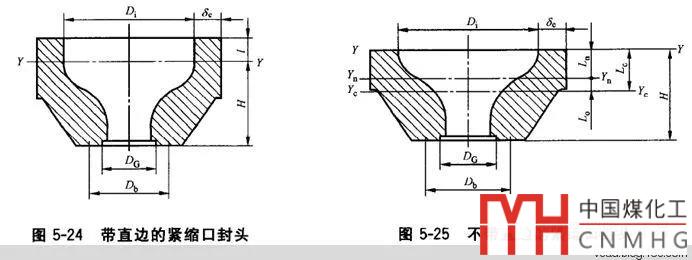

即：鍛縮口封頭直邊高度l是否計入該圖中的“H”” hO”，相當多設計計算方案里會加入該封頭直邊高度l（一般取大于50mm）,或其中某一參數加入。因?yàn)樵搱D雷同GB150.3-2011中的圖5-24。

參照GB150.3-2011第143-145頁及化工設備設計全書《高壓容器》 第151.152頁內容分析意見如下 ：

根據規范，鍛縮口強度計算大體分為兩部分：

1.與筒體連接的封頭直邊段，即封頭切線（Y-Y/T-T）以上的部分；該部分厚度計算取值來源于筒體的中徑公式 ，

即《高壓容器》5-81式，同理GB150.3之3-1式。

2.其余不包含直邊部分的緊縮口封頭的強度計算以圖5-25參數定義取值計算。包括縱向斷面的彎矩、形心慣性矩、Y-Y的定義等。

所以 軟件中的鍛縮口封頭總高為H,直邊段高度hO均不應計入與筒體相連的直邊段l。
