S7-200 SMART提供運動控制功能，通過運動控制向?qū)У暮唵闻渲?，就可以?shí)現對步進電機/伺服電機的運動控制（需要配合步進驅動器/伺服驅動器）。另外，還提供了運動控制面板，可以很方便的進行運動控制功能的調試。今天這篇文章，我們就來學習下運動控制面板的使用。

在使用S7-200 SMART運動控制面板之前，需要首先使用運動控制向?qū)нM(jìn)行運動控制參數的配置。比如我當前運動向?qū)渲玫氖荢7-200 SMART CPU ST20的軸0。步進電機旋轉一周所需要的脈沖數為1600（該數據來自步進電機控制器），步進電機每轉一周滑臺運動4mm；滑臺正方向最大值信號I0.5，負方向最大值信號I0.4，參考點開關I0.6，等等。運動控制向?qū)в泻芏鄡?nèi)容，但是這篇文章想要介紹的是運動控制面板的使用，所以就不多介紹了。

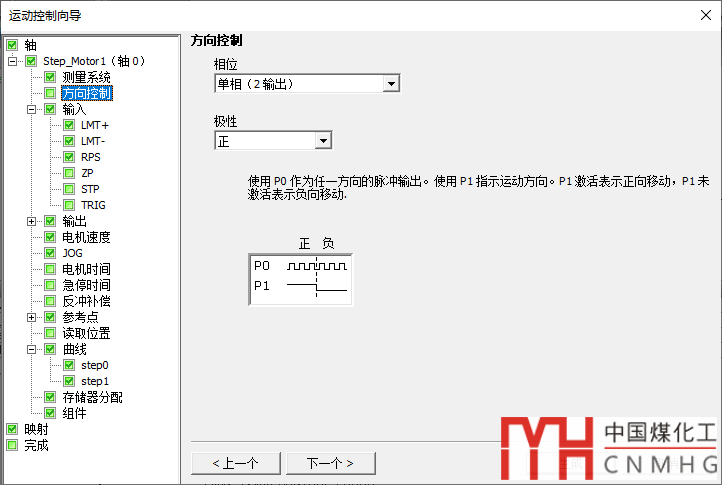

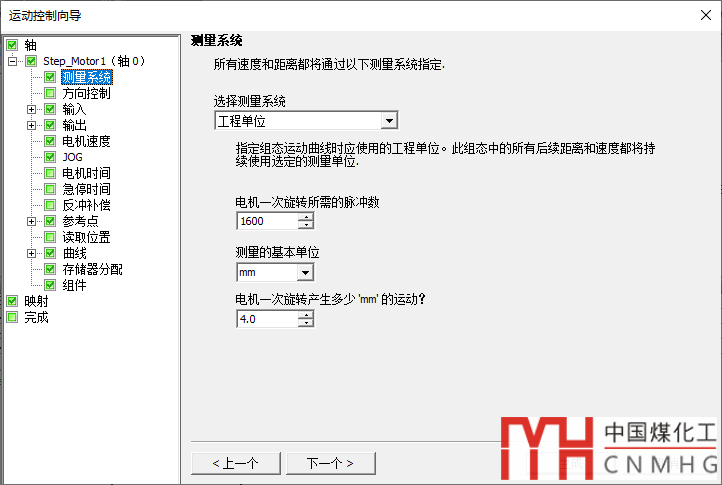

運動控制向?qū)У呐渲萌缦拢▋H測量系統與方向控制，其它從略）：

向?qū)渲猛瓿珊螅瑢⑵湎螺d到CPU中，然后將CPU設置成停機（STOP）模式，這是因?yàn)橹挥性谕C(jī)模式下才能使用運動控制面板進行手動控制。

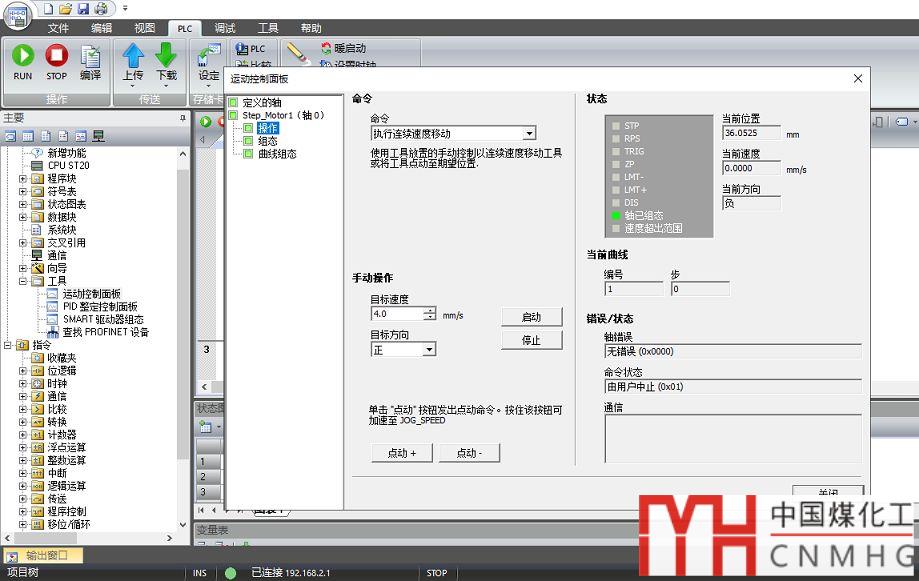

單擊左側導航欄【工具】-【運動控制面板】或者上方菜單欄【工具】-【運動控制面板】都能打開運動控制面板。當然，如果編程電腦沒有與CPU進行連接，Step7-Micro/WIN SMART會首先要求查找CPU，只有與CPU建立連接才能使用運動控制面板。

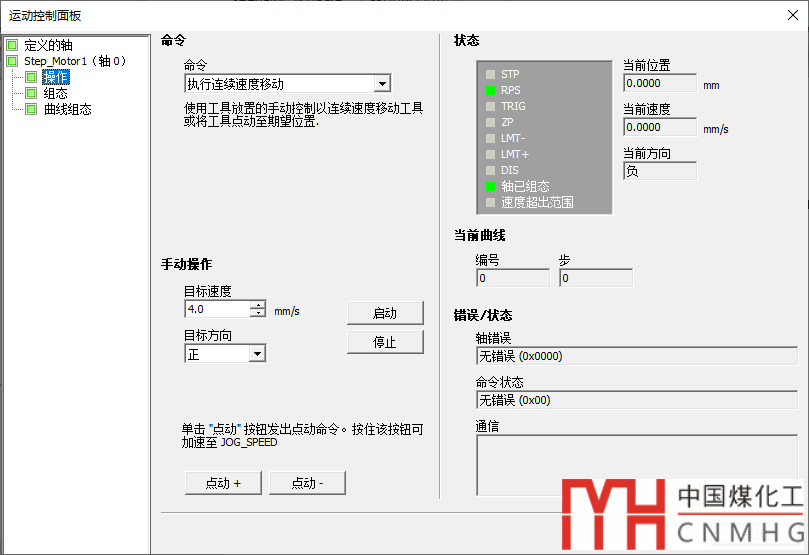

運動控制面板的外觀如下圖所示：

在【命令】列表框中列出了所有支持手動控制的命令，包括：

• 執行連續速度移動

• 查找參考點

• 加載參考點偏移量

• 重新加載當前位置

• 激活DIS輸出

• 取消激活DIS輸出

• 加載軸組態

• 移動到絕對位置

• 以相對量移動

• 重置軸命令接口

• 執行曲線

在【執行連續速度移動】界面，單擊【啟動】可以使電機以設定的目標速度運行，【目標方向】可以控制電機正轉或反轉以改變運動方向?！军c(diǎn)動+】可以使電機正向點動；【點動-】可以使電機反向點動，點動的速度和增量是在運動控制向?qū)е性O(shè)置的；

【查找參考點】：可以使電機使用運控控制向?qū)е薪M態的算法自動搜索并返回到參考點位置；

【加載參考點偏移量】：可以手動控制電機移動到新的位置，單擊【執行】按鈕將當前位置設置為0點；

【重新加載當前位置】：可以手動更改當前位置的數值，單擊【執行】按鈕將當前位置設置為新位置值；

【激活DIS輸出】，單擊【執行】按鈕將激活DIS輸出；

【取消激活DIS輸出】，單擊【執行】按鈕將取消DIS輸出；

【加載軸組態】，單擊【執行】按鈕將從V存儲區讀取軸的組態數據；

【移動到絕對位置】：通過指定目標速度和位置，使工作臺移動到工作位置，該功能需要定義零點位置。

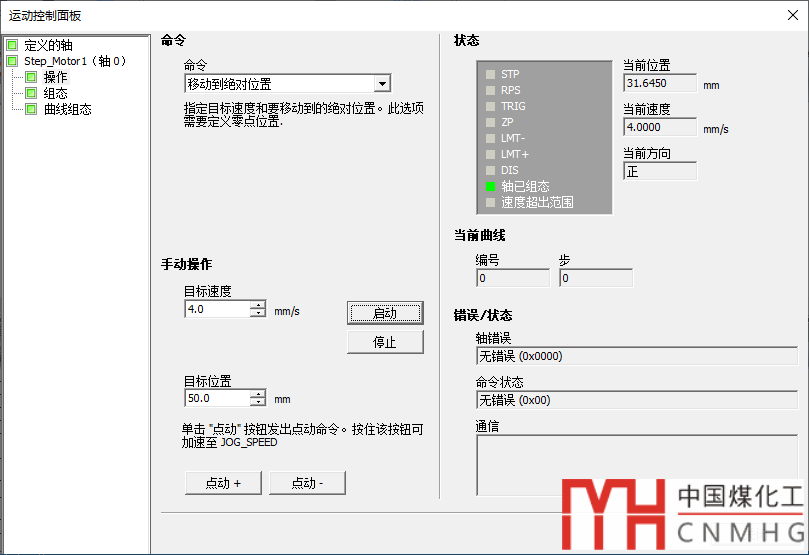

如下圖是以4mm/s的速度移動到50mm位置的過程：

【以相對量移動】，控制電機以相對位移進行運動，位移可以為正方向或負方向；

【重置軸命令接口】：當軸不響應命令使，單擊【執行】按鈕將清除軸的命令字節；

【執行曲線】：可以執行在運控控制面板中已經組態的曲線；

好了，關于S7-200 SMART運動控制面板就先介紹到這里。
