0引言

殼體的開孔接管結構被廣泛應用于壓力容器行業。開孔接管結構的存在，必然會破壞原有的應力分布，進而在開孔接管與容器殼體相貫處產生結構不連續力、應力集中等，尤其是殼體上的大開孔結構，使得開孔接管區應力狀態極其復雜化，而復雜應力的疊加必然造成高應力，嚴重削弱壓力容器的承載能力 ^[1]。開孔接管結構造成高應力的原因主要有兩點：一是減少了原有殼體的承載面積，使得局部薄膜應力顯著增大，強度大大削弱；二是殼體與接管在內壓或外載荷作用下變形的不同，為滿足變形協調的一致性產生的不連續力，進而使得殼體或接管根部的應力大大增加，極易造成破壞^[1][2]。因而，工程設計過程中不僅要對開孔處的強度進行分析，還需對殼體或接管根部的應力進行分析。補強圈或板作為工程中使用經驗成熟的補強結構在壓力容器中得到一定應用，其一可彌補殼體承載面積減少造成的強度削弱，其二可大大減小殼體根部的局部應力，增大殼體開孔結構的安全可靠性^[3]。本文基于一假設模型，采用ANSYS有限元分析方法，分析了圓形補強圈、方形補強板以及殼體整體加厚三種補強結構對緩解開孔區殼體局部應力的影響，并分別采用彈性分析及彈塑性分析法進行了對比驗證^[4]，以期能夠為工程設計人員從應力分析的角度對殼體根部應力分布情況提供一定的直觀認識。

1模型參數及有限元加載

1.1 設計參數與結構尺寸

本文基于一個假設的大開孔模型：設計壓力和設計溫度分別為2MPa和185℃，容器殼體內徑為Φ900mm，殼體厚度為15mm，開孔接管內徑為Φ450mm ，接管壁厚為14mm，補強圈和補強板厚度均為15mm，整體補強時則將整個殼體厚度增加到30mm，不考慮腐蝕裕量及板材負偏差的影響，以實際結構尺寸建立模型（圖1）。另外，由于實際制造和安裝過程中，補強結構與殼體之間必然會由于種種原因產生一定的間隙，而這種間隙的存在勢必會引起補強結構與殼體之間產生新的變形不協調應力，由于本文探討的主要是不同的補強結構對開孔區殼體應力的影響，因而不考慮間隙存在引起的接觸特性分析的影響，將補強結構與殼體作為理想化的整體模型進行分析^[5]。

a) 圓形補強圈

b) 方形補強板

c) 整體加厚補強

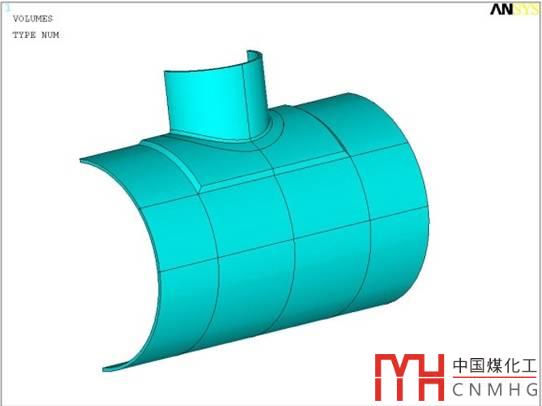

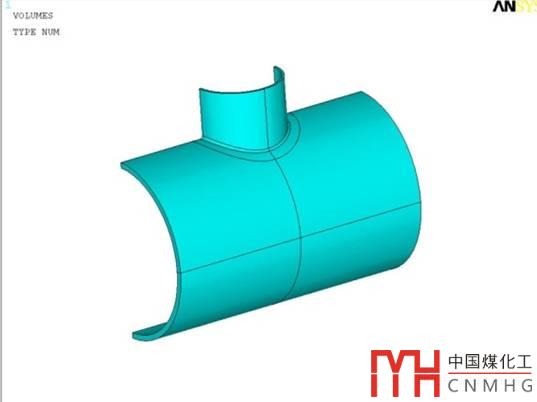

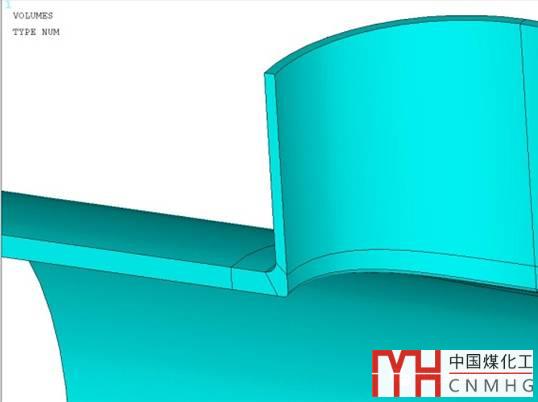

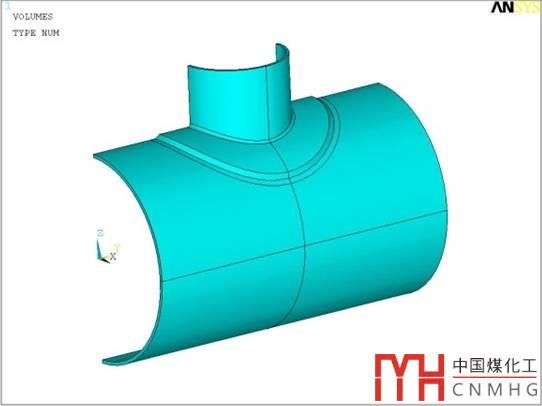

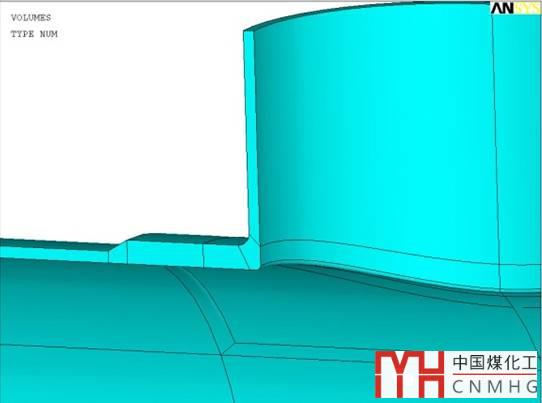

圖1 三種補強結構的模型簡圖

1.2 有限元模型網格與邊界條件

有限元模型中將模型進行體切分，并采用掃掠方法劃分全六面體網格，同時采用具有中間節點與高斯積分點的二階完全積分solid186單元，此單元在簡單的應力狀態下一般不會出現剪切自鎖現象，因而對于求解局部應力集中問題，計算結果較為準確 ^[6]。由于此模型結構、位移和載荷邊界條件均對稱，因而建立二分之一模型，減少計算節點進而提高計算效率。位移邊界條件為：對稱面施加對稱約束，筒體一側建立柱坐標系并在端面施加軸向和環向約束，以保證不會產生剛體位移引起解的發散；載荷邊界條件為：筒體內表面施加內壓2MPa，接管端面與筒體另一端面分別施加內壓產生的等效載荷，以保證模型受力平衡（圖2）。另外，模型殼體兩端長度及接管伸出長度均遠遠大于應力衰減長度，位移和載荷邊界條件不會對殼體根部的應力產生直接影響。

2 有限元分析及計算結果

2.1 彈性分析及計算結果

首先采用彈性分析的方法，對模型殼體根部應力進行計算。彈性分析認為：容器內壁金屬達到材料的實際屈服點就喪失了純彈性狀態而進入塑性，容器則已失效，該觀點認為材料出現塑性變形會使金屬品質發生變化，因而限制容器在彈性狀態下工作而不允許出現塑性變形^[7]。彈性分析需要將應力進行劃類，按照不同類型應力引起的不同破壞形式，分別予以不同的強度限制條件，本文基于ASMEVIII-2(2015)中的應力分類法從不同補強結構的應力分布云圖提取出局部薄膜應力（P_L）和彎曲應力（P_b）并將劃類進行分析比較（圖2和表1）。

a) 圓形補強圈

b) 方形補強板

c) 整體加厚補強

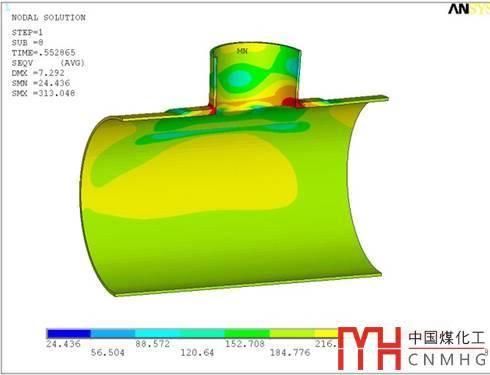

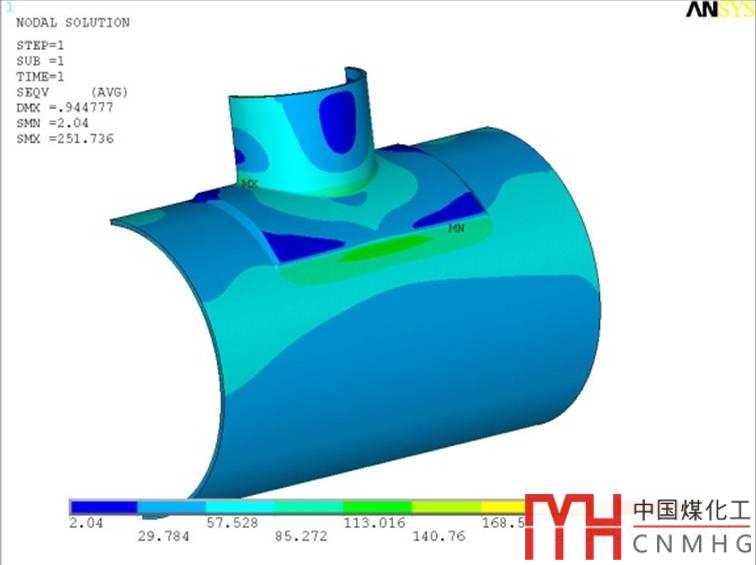

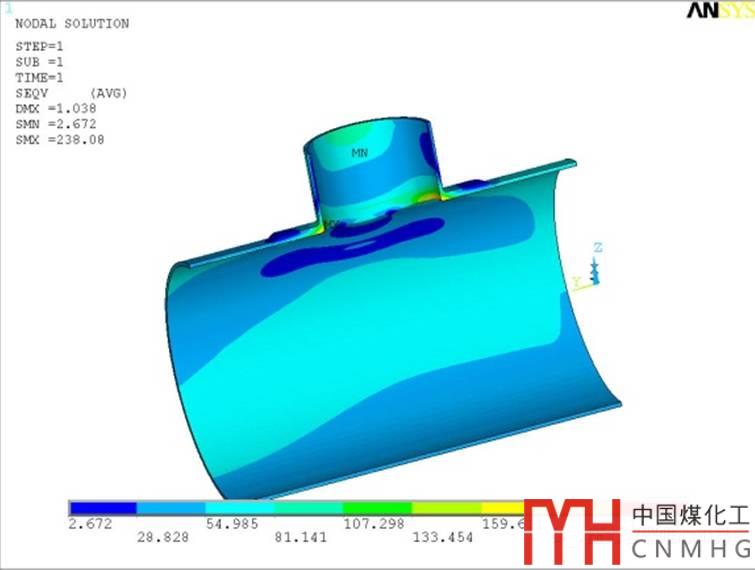

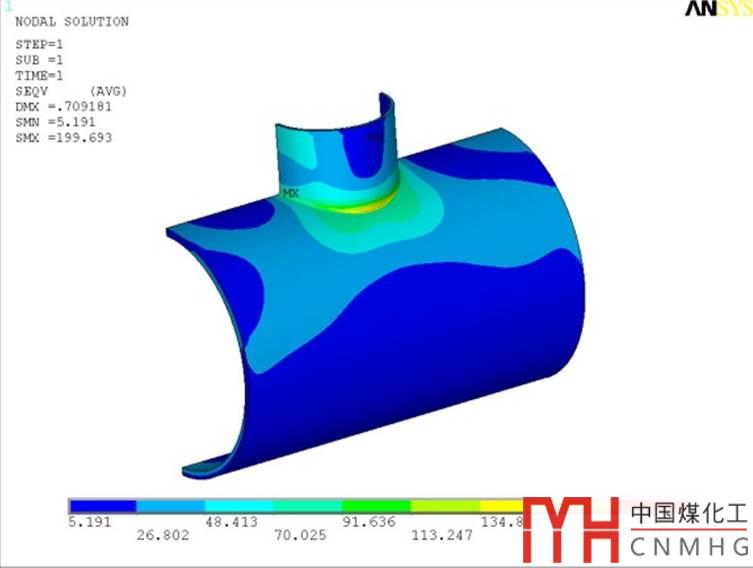

圖3 三種補強結構應力分析云圖

表1 三種補強結構應力計算結果

由圖3和表1可知，三種補強結構局部薄膜應力分別為151.4MPa，160.6 MPa，134.9MPa，較理論局部環向薄膜應力PD/2δ=(2×900)/(2×30)MPa=30MPa大很多，主要由于殼體開孔承載面積的減少造成局部薄膜應力的集中導致，但整體加厚補強結構的局部薄膜應力較前兩種補強結構有顯著的減小；同時，可看出局部薄膜應力P_L+彎曲應力P_B中，由接管與殼體為滿足變形連續性而產生的彎曲應力較大，對于圓形補強圈和方形補強板約為局部薄膜應力的50%，而對于整體加厚補強則約為43%，分析認為：整體加厚補強的剛性作用有利于緩解殼體開孔處的薄膜應力集中以及接管與殼體的變形不連續性，能夠有效降低開孔處的薄膜應力與彎曲應力。另外，可看出圓形補強圈的局部薄膜應力與彎曲應力較方形補強板均有小幅減小，分析認為：圓形補強圈的圓滑邊緣過渡相較于方形補強板的尖角過渡能夠緩解部分應力集中與結構不連續性，對于降低應力效果較好，但并不十分顯著。綜上所述，采用整體加厚補強的方法雖然能夠有效的改善局部薄膜應力、彎曲應力及總應力，但整體加厚補強在補強有效寬度以外的材料對彌補殼體強度的削弱和緩解殼體根部應力所起的作用較小，但會造成材料成本的顯著增加。而圓形補強圈和方形補強板既能在有效范圍內彌補開孔削弱所需的補強面積，又能顯著降低殼體根部的局部應力，但工程中圓形補強圈最為廣泛的得以應用，方形補強板僅在某些特殊大開孔情況下為方便制造和減少焊縫的覆蓋率才會采用。然而，圓形補強圈和方形補強板在高溫或低溫環境、III類壓力容器、盛裝介質毒性程度為極度危害或高度危害的介質、疲勞壓力容器等對應力比較敏感的結構中則不能采用。

2.2 補強有效寬度的驗證

對于殼體上的小開孔結構，其開孔處的應力是基于大平板上開小孔的應力集中效應，此種應力集中只在殼體與接管根部較大，而隨著距接管中心線距離的增大，應力衰減很快，在達到2倍的開孔直徑范圍后，應力幾乎衰減未零。而對于殼體上的大開孔結構，由于結構不連續性的加劇產生的彎曲應力大大增加，此時殼體與接管根部的應力取決于局部薄膜應力與彎曲應力的疊加，其應力衰減長度則不再是2倍的開孔直徑，而是局部環向薄膜應力的衰減長度sqrt（Dt）。為驗證大開孔結構分析法有效補強寬度的合理性，提取模型的環向薄膜應力分布曲線（圖3）進行直觀分析。

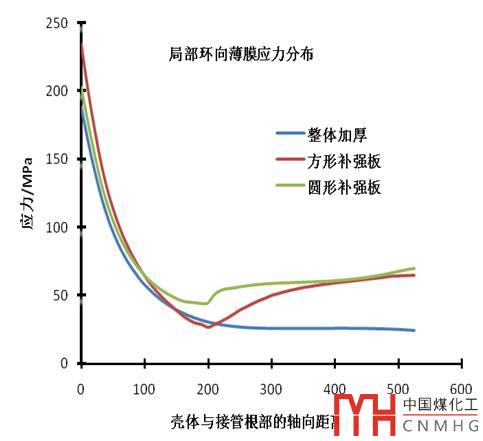

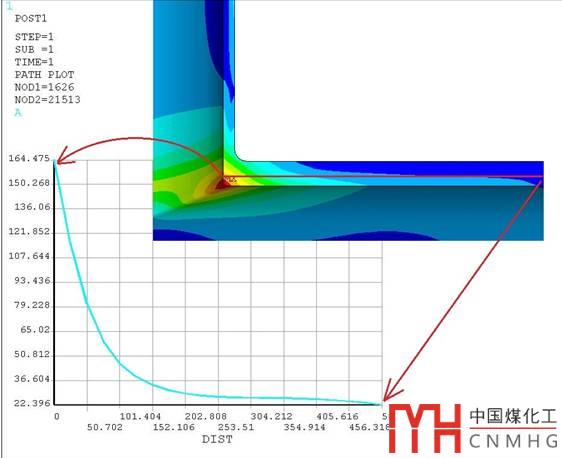

圖4 局部環向薄膜應力分布云圖及曲線

由圖4可知，在殼體與接管根部局部薄膜應力最大，而在遠離根部區域，薄膜應力衰減速度很快，在距sqrt（Dt）=116.2mm處，應力值已衰減至很小的值且趨于平緩，因而補強圈有效寬度取為sqrt（Dt）已完全能夠滿足抵消高應力的要求。另外，可看出整體加厚補強結構的薄膜應力隨距離的增加一直減小，而圓形補強圈與方形補強板的薄膜應力補強邊緣處應力出現較小的反彈增加，分析認為，是由于補強結構的邊緣與殼體構成了一組新的結構不連續區域，產生了新的不連續力進而使得局部應力小范圍增加，但不影響整體強度^[8]。同時也可證實上述所說的整體加厚補強有效寬度以外的材料在降低應力方面起一定的作用，但所起作用很小。

2.3彈塑性分析及計算結果

彈塑性分析則認為：容器不同部位的應力對導致容器破壞所起的作用不同，若局部區域達到屈服強度而出現塑性變形，但由于相鄰地區仍處于彈性，在反復載荷的作用下并不一定會導致容器破壞，只有超過“安定”界限后，才會出現損傷的積累過程，但非立即破壞。雖然原理上接管與殼體結構的不連續性產生的附加彎曲應力一般劃為二類應力，但實際上對于薄壁殼體上的大開孔結構，此處的彎曲應力有一次成分^[9]，因而本節為克服彈性分析-應力分類法劃分應力類型不明確的問題，采用彈塑性分析的極限載荷法進行計算，通過判斷收斂性來得到設備抵抗內壓載荷的真實能力，同時驗證不同補強結構下彈性分析結果的準確性并體現出充分利用材料性能的彈塑性分析的優越性。彈塑性分析收斂應力云圖及真實承載能力見圖5和表2。

a) 圓形補強圈

b) 方形補強板

c) 整體加厚補強

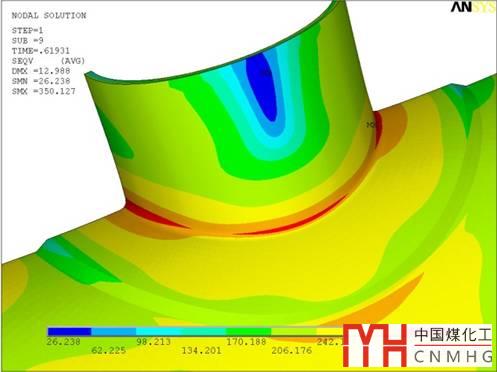

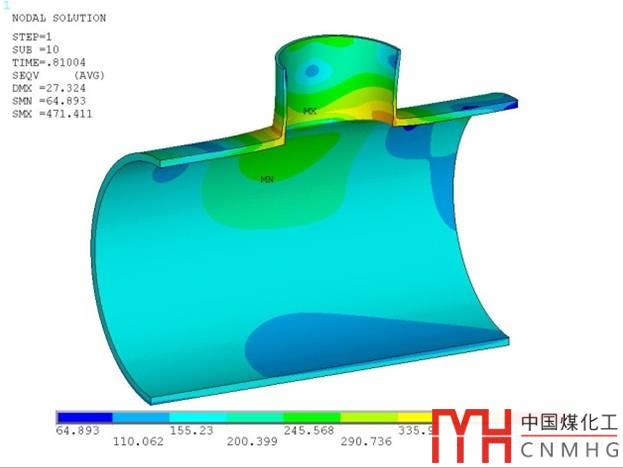

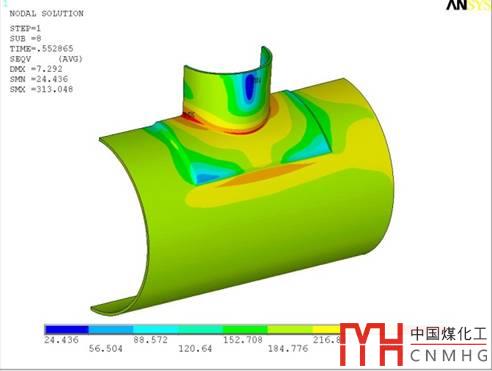

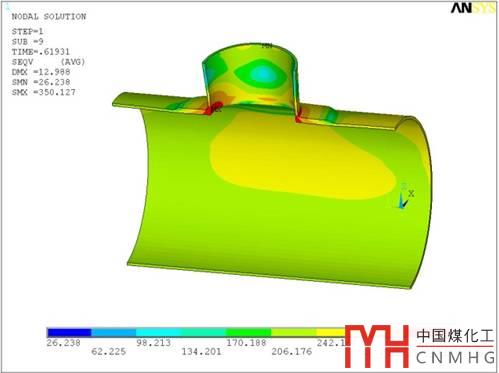

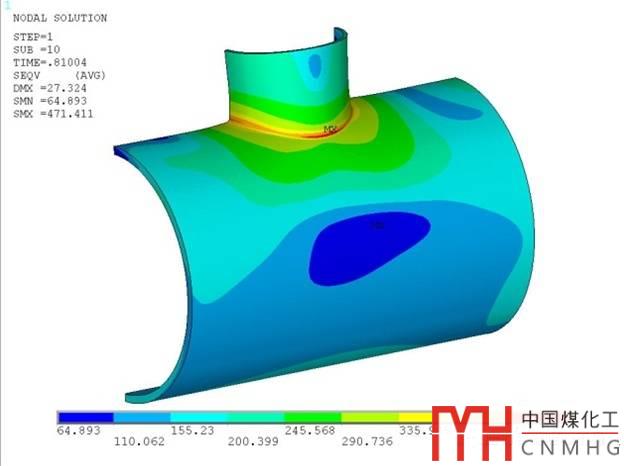

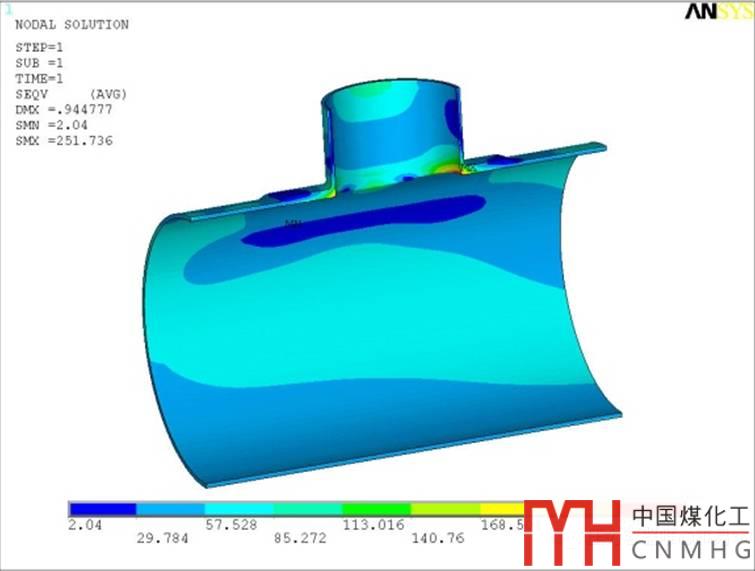

圖5 三種補強結構內壓收斂應力云圖

表2 三種補強結構承載能力計算結果

由圖5和表2最后收斂時間步可知，各種補強結構的一次承載能力具有顯著不同。其中，整體加厚補強結構的承載能力最強，極限收斂內壓為11.34MPa，其次為圓形補強圈和方形補強板，分別為8.67 MPa和7.64 MPa，與上述彈性分析結果具有一致性。但彈性分析中將線性化的彎曲應力一律劃為二次應力，其實是存在一定誤區的，其是否屬于二次應力，應視產生該應力的力系是純?yōu)樽冃螀f(xié)調所引起的，還是由部分機械外載荷產生的，前者產生的則屬于二次應力，而后者產生的則是一次應力，因而彈性分析的分析結果存在一定偏差，而本節的彈塑性分析則避免了應力劃類不清的問題，因為收斂時間與彎曲應力是一次或是二次的有直接關聯，若為二次應力則不會影響收斂時間，即不會影響設備的一次承載能力，而分析結果承載能力的顯著不同，則表明彎曲應力部分具有一次應力的性質^[10]。另外表2最大應力值遠遠大于表1中的最大應力值，說明局部塑形變形或屈服并不會導致壓力容器的立即破壞，而是在塑形變形不斷擴展后并達到一定極限后才會發生破壞，進而從側面驗證彈塑性分析的觀點及其優越性。

3 結論

殼體大開孔結構的存在不僅使殼體強度局部削弱，還會由于結構變形的不連續性產生復雜的高應力，因而需要補強結構來彌補強度的削弱及增加殼體的承載能力，本文基于有限元分析法，分別從彈性分析和彈塑性分析的角度對一模型三種補強結構的承載能力進行了對比分析和驗證，以期能夠從應力角度為工程設計人員提供一定的直觀認識：

（1）從彈性分析的結果討論可知，圓形補強圈、方形補強板及整體加厚補強三種補強結構均能顯著的彌補開孔削弱所需的補強面積，同時又能有效的改善局部薄膜應力、彎曲應力及總應力；

（2）整體加厚補強結構在降低局部應力效果上較圓形補強圈和方形補強板稍好，主要是整體加厚補強時殼體剛性最大，有利于緩解部分殼體開孔處的薄膜應力集中以及接管與殼體的變形不連續性；但只有在有效補強寬度內的材料才會對強度補強及減小局部應力起顯著作用，因而采用整體加厚補強結構，有效補強寬度范圍外的材料會得到極大的浪費。

（3）圓形補強圈和方形補強板在結構邊緣會與殼體組成一組新的不連續結構，因而會產生新的且較小的不連續力，但圓形補強圈的圓滑過渡相較于方形補強板的尖角過渡對于降低結構不連續力效果較好。

（4）殼體大開孔結構上產生的彎曲應力同時具有一次成分和二次成分，但彈性分析時則將其劃為二次應力；而彈塑性分析則不需進行應力劃類，且分析結果中承載能力的顯著不同表明彎曲應力部分具有一次應力的性質，側面說明彈性分析中劃為二次應力的不準確性，因而彈塑性分析的結果更為精確。
