大部分用AUTOCAD都是畫平面圖，或者叫二維圖，默認的作圖平面就是XY平面，但不少人畫圖時遇到了一些問題，比如無法倒角、無法修剪，結果切換到前視圖一看，圖形高低錯落，很多圖形都不在XY平面上。

網上問這類問題的人也不少，例如：

1、CAD在二維xy平面畫平面圖,為什么會有z軸坐標,不應該是0么?

2、CAD里總平面圖里都有Z坐標,查詢距離煩的要命,怎么快速把這些Z坐標都改為0啊?

3、CAD2007，畫線中莫名出現Z軸，全選修改特性中標高、Z軸全為0后，在畫構造線時，構造線又出現Z軸，難道要我每次畫線都改特性？

4、天正CAD8.5在畫圖的時候一不小心怎么的就所有的圖Z軸都有坐標了。平時Z軸都是0的。也就是圖都不在一個標高上了。我只要一統一標高那么有的地方的小塊就會飛老遠去了。求解。求解決。

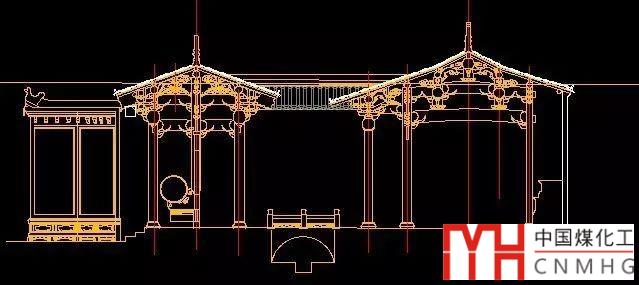

這是統一標高之后

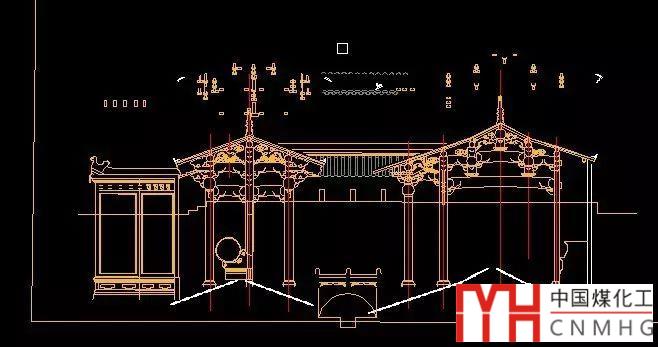

這是統一標高之前

為什么畫圖時會出現Z坐標呢？

有些人的問題從描述和現象看原因很明確，但大部分人不知道什么時候圖中就有了帶Z坐標的圖形，然后通過繪圖時用捕捉定位后，就有了更多的圖形了Z坐標?？偨Y(jié)了一下，圖中圖形有Z坐標主要有兩種情況：一是設置了標高；二是繪圖時捕捉了帶Z坐標的圖形。

一、設置了標高ELEVATION

所謂標高ELEVATION，就是繪圖平面的Z坐標。默認的繪圖平面是XY平面，但通過設置標高的值，就可以將繪圖平面移動到Z坐標不為零的平面上，這樣繪制的所有圖形都會帶上Z坐標。

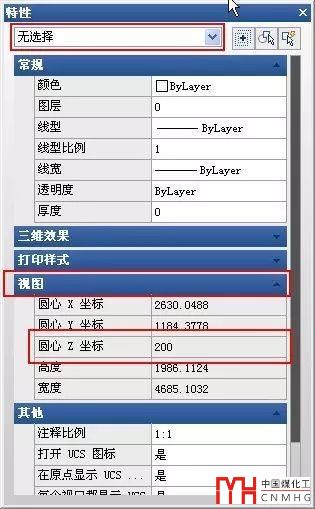

要想檢查是否設置了標高，很簡單，不選擇任何對象，打開特性面板（CTRL+1），看視圖的Z坐標是否為0，如下圖所示。

解決辦法：

輸入ELEVATION或ELEV命令，回車，輸入0，回車即可。

這樣設置后只能保證后面畫圖時不會有Z坐標，之前已經有Z坐標的話還需要想辦法將Z修改為0，后面我們?cè)賹ｉT介紹如何改Z坐標。

很多人并不知道這個變量，知道的人也并不輕易去修改，我就很奇怪他們圖紙中的變量是怎么改的。

大家注意：矩形參數比較特殊，直接可以在參數中設置標高（E），如果沒有需要不要隨意設置。如果矩形設置了標高并不影響后續圖形繪制的標高，但如果捕捉矩形上的點就會有影響了。

二、捕捉了有Z坐標圖形上的點

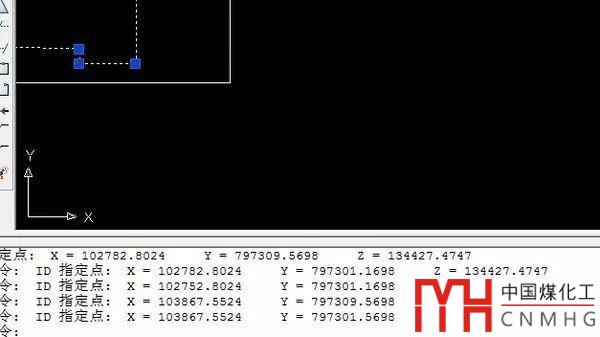

如果圖中有三維模型或圖形本身有Z坐標，比如你一旦捕捉的點有Z坐標，繪制的圖形也就有Z坐標了，如果繪制的直線，還有可能一個點有Z坐標，而另一個點沒有Z坐標，如果繪制的是圓、弧、多段線、矩形等，如果捕捉的第一點有Z坐標，那么整個圖形就都有相同的Z坐標值了。

有些圖中確實有三維模型，只是繪圖時忽略了或者不知道。浩辰、天正的建筑平面圖再切換成軸側視圖時是可以看到三維效果的，不過切換到俯視圖狀態下應該是純二維的，通常畫圖沒事；在一些給排水、暖通軟件中有些管道就是三維的。但有些圖形中根本就沒有三維模型，一直在XY平面上畫圖，但仍然出現了這種狀況。出現的原因我也一直沒有弄清楚，因?yàn)檫@些圖紙?jiān)诎l(fā)現問題后切換到側視圖一看，會發現有大量的圖形不在XY平面上了，至于第一個怎么產生的沒人能想起來了！

解決辦法：

加入圖中有三維模型或一些圖形有Z坐標，而我們希望繪制的圖形保持在XY平面，沒有Z坐標，可以設置選項。

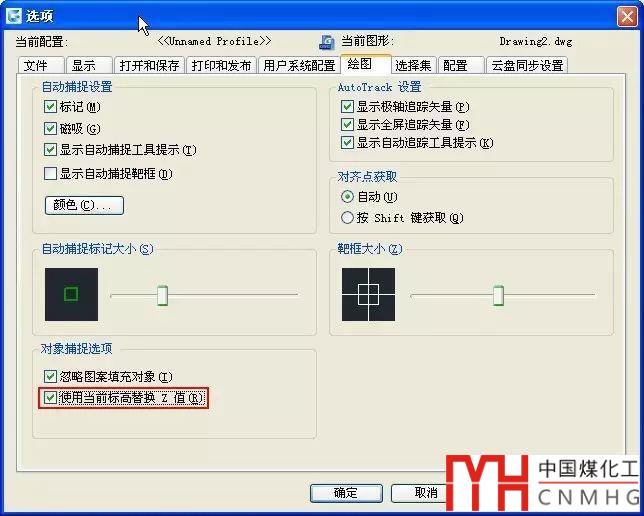

輸入OP，回車，打開選項對話框，在“繪圖”選項卡中勾選“使用當前標高替換Z值”，如下圖所示。

有些版本的選項可能是“捕捉是忽略Z坐標”，作用是一樣的。

如果勾選了這個選項，即使捕捉了圖中帶Z坐標的點，繪制的點仍在XY平面上。

當然這個方法也只能解決后面的問題，之前已經有Z坐標的圖形我們還是要想辦法處理。

如果你的圖紙出現過類似問題，以后可以注意一下圖形的Z坐標，看看這個Z坐標是從什么時候開始產生，是自己不小心設置了什么參數，還是使用什么插件或軟件的功能產生的，還是在從別人圖紙中復制粘貼圖形的時候帶過來的，只有找到源頭，才能避免后以后繪制的圖形出現類似的情況。

如果誰確認了產生Z坐標的原因，請留言分享。
