前幾天有人問過我區域覆蓋的邊框怎么隱藏的問題，其實在WIPEOUT命令就提供了邊框的選項，可以直接隱藏邊框，到了CAD高版本又提供了專門的變量設置，可以通過變量來控制邊框的顯示，這里給大家簡單介紹一下。

一、用WIPEOUT命令來設置邊框顯示。

1、執行區域覆蓋WIPEOUT命令，回車。

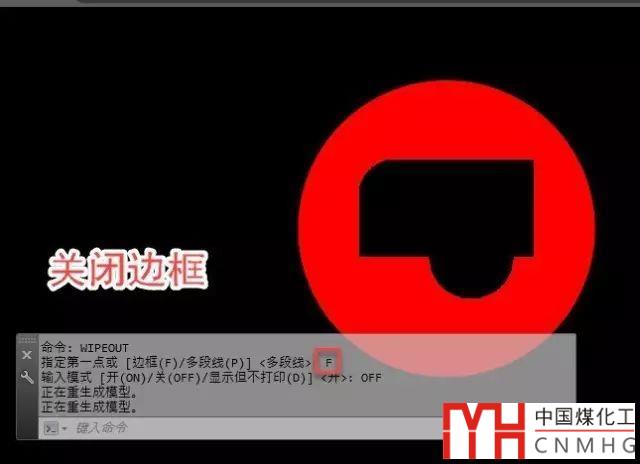

2、輸入F，回車，輸入OFF，回車，邊框就可以隱藏了，如下圖所示。

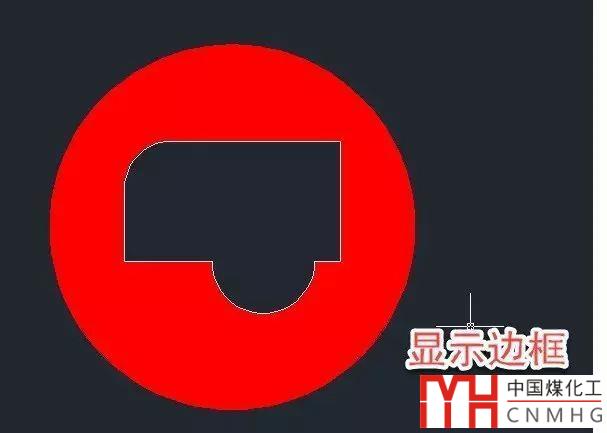

輸入D時可以顯示邊框打印時不顯示邊框。

用WIPEOUT命令設置邊框顯示的方法適用于AUTOCAD及浩辰CAD的各版本。

二、設置變量

AUTOCAD提供控制圖塊參照裁剪邊框XCLIPFRAME，圖像邊框IMAGEFRAME以及PDFDWFDGN各種參考底圖邊框的變量，后來又提供了一個控制邊框的總變量FRAME，也是跟網友交流我才知道原來高版本還增加了一個控制區域覆蓋邊框顯示的變量WIPEOUTFRAME，用FRAME變量同樣也可以控制WIPEOUTFRAME。

CAD中圖片的邊框怎么去除

CAD中如何裁剪圖塊、外部參照、圖像、視口?

輸入WIPEOUTFRAME或FRAME，回車。

變量值可以設置0，1，2，

0表示關閉邊界，對應WIPEOUT命令的OFF，

1表示打開邊界，對應WIPEOUT命令的ON，

2表示顯示但不打印，對應WIPEOUT命令的D選項。

如果我們繪制的區域覆蓋跟圖形邊界重合度很高，可以不必關注邊框的顯示和打印，由于WIPEOUT不支持圓和弧，有時區域覆蓋邊界與圖形邊界有間隙，所以有必要將邊框顯示和打印關掉。
