好久沒有發二維繪圖練習圖了，在網上看到一張圖，這張圖的繪制過程會用到繪制直線、圓的一些技巧，還會使用偏移、鏡像、復制、修剪、縮放、刪除等多個修改命令，對于初學者學習基本繪圖命令還是有一定幫助的，覺得有必要分享一下。

這張圖外圍的參數很清楚，中間的直線長度100，左側兩條線夾角45度，右側兩條圓弧上下間距為50，這里隱含的條件是圓弧與斜線相切。我們可以先將直線和斜線畫出來，然后再畫一條水平的與中間直線相距25的直線作為輔助線，然后利用三點畫出圓弧。比較難的是中間三個未知半徑的圓的繪制，我們可以先繪制一個與兩條圓弧相切的圓，半徑可以設置小一點，然后可以利用縮放的參照功能來得到最終的圓。

下面就簡單介紹一下操作步驟。

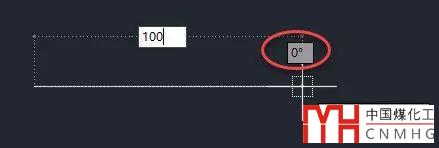

1、輸入L命令，回車，橫向拖動光標，顯示虛線極軸的時候輸入100，或按住SHIFT鍵臨時打開正交保證線水平后輸入100，繪制100長的直線，如下圖所示。

什么是CAD的極軸追蹤？CAD極軸如何使用？

SHIFT鍵在CAD中使用技巧

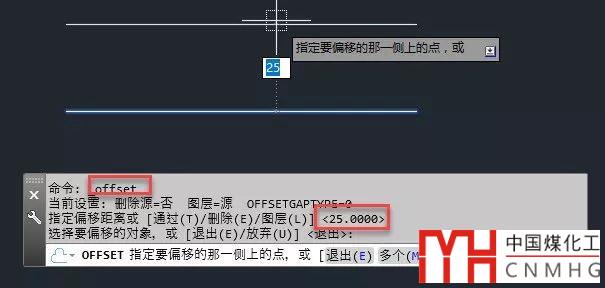

2、輸入O命令，回車，偏移距離輸入25，選擇直線，向上偏移一條直線，如下圖所示。

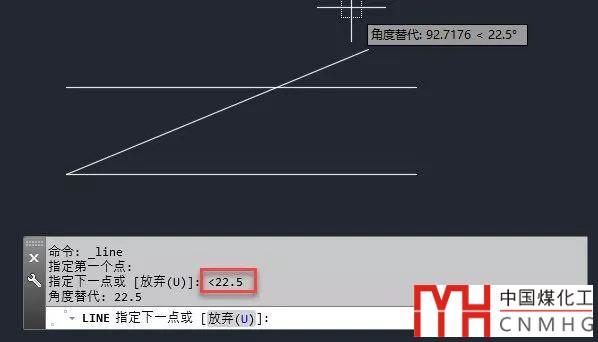

3、輸入L，回車，捕捉直線左側的端點為第一點，輸入<22.5，回車，先確定角度，然后拖動光標，在上面水平線的上方單擊完成直線繪制，如下圖所示。

在CAD中畫線是否可以先確定角度然后再設置長度？

CAD的對象捕捉選項如何設置？CAD對象捕捉有哪些選項？

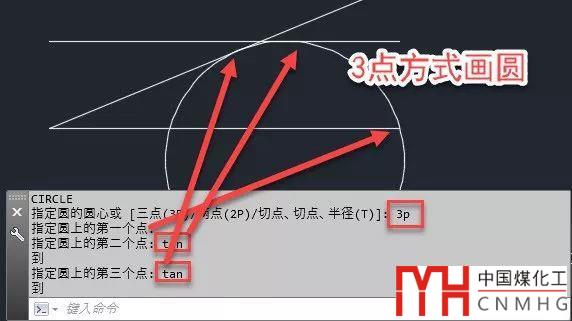

4、執行3點畫圓的命令，先捕捉長度100直線的右側的端點，然后依次輸入TAN回車，捕捉與上方直線和斜線的切點，如下圖所示。

CAD畫圓的基本方法和技巧

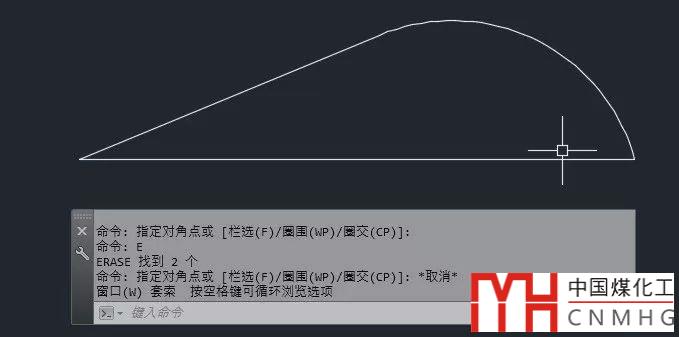

5、輸入TR回車，執行修剪命令，回車，將所有圖形作為修剪邊界，依次單擊斜線和圓弧多余部分，然后將多余部分刪除E，得到剩余圖形，如下圖所示。

CAD修剪（Trim）和延伸（Extend）的使用技巧

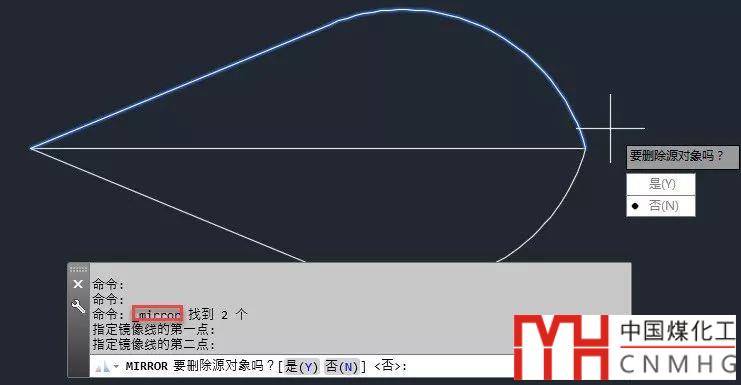

6、輸入MI回車，執行鏡像命令，選擇斜線和圓弧，鏡像軸選擇水平線的，將上方的圖形鏡像一份，如下圖所示。

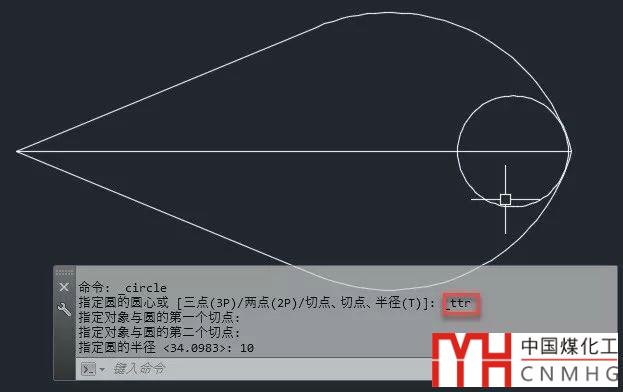

7、線用相切相切半徑畫圓的方法畫一個小圓，再上下兩端圓弧分別取一個切點，半徑可以輸入10，如下圖所示。

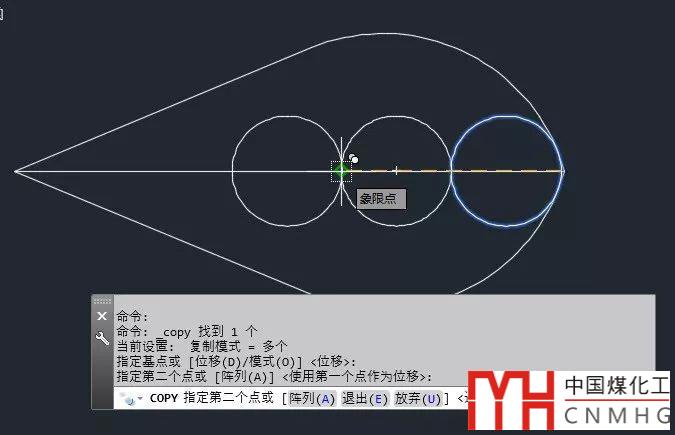

8、打開象限點捕捉，復制CO圓，以右側象限點為基點，左側象限點為目標點，復制一個圓，然后再以新圓的左側象限點為目標點復制第二個圓，然后回車結束復制，如下圖所示。

CAD復制圖形或特性的相關命令和操作

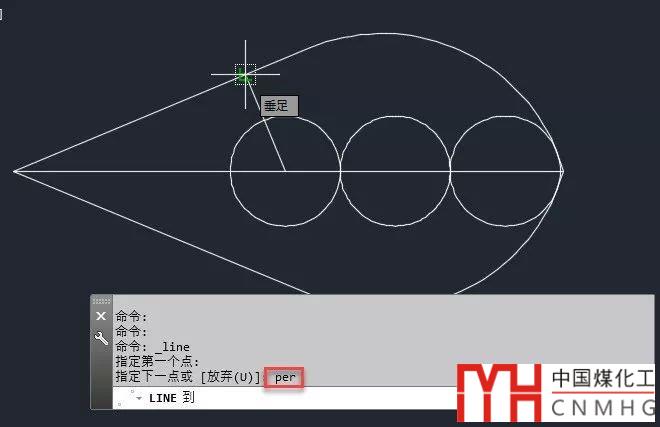

9、輸入L，回車，第一點捕捉左側圓的圓心，輸入PER，回車，捕捉與上方斜線的垂點，如下圖所示。

10、將上方斜線從垂點處復制到剛才繪制輔助線與圓的交點處，如下圖所示。

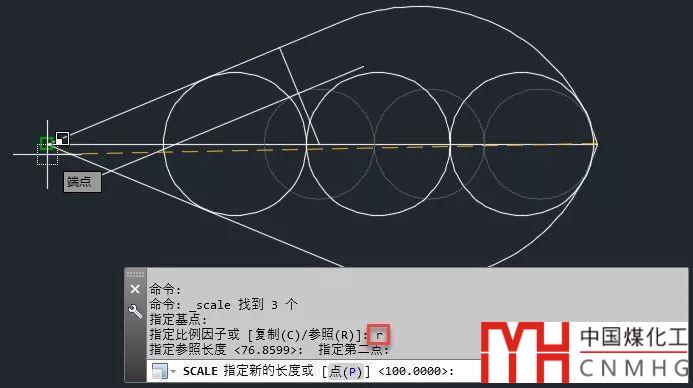

11、輸入SC，回車，啟動縮放命令，選擇三個圓后回車，基點選擇水平直線右側的端點，輸入R，回車，采用參照模式。提示指定參照長度的時候，第一點捕捉直線右側的端點，第二點捕捉上一步繪制的輔助線與水平直線的交點，提示指定新長度的時候，可以直接輸入100或捕捉水平直線左側的端點，如下圖所示。

如何把一個圖形縮放為想要的尺寸？你用過SCALE的參照(R)參數嗎？

然后將輔助線刪除E后就得到了最終的圖形。

這個圖雖然不算復雜，但用到的命令和使用的技巧還真不少，初學者如果在繪制中遇到問題，可以先看一下鏈接的相關文章或之前發布的一些練習視頻。
