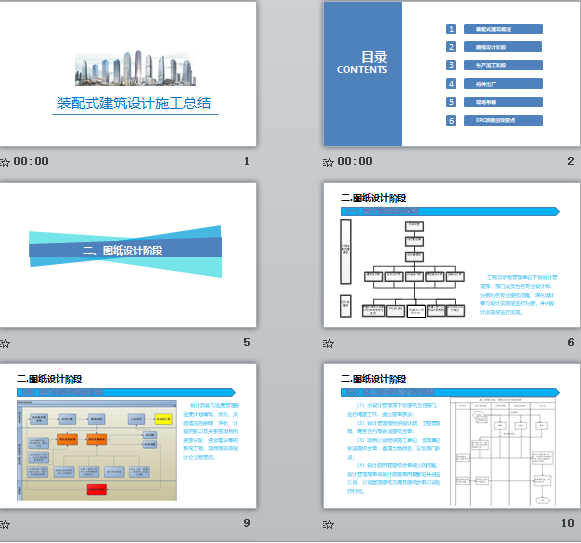

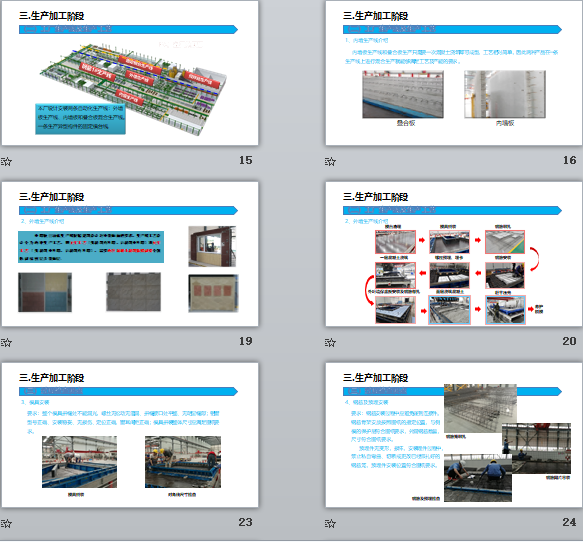

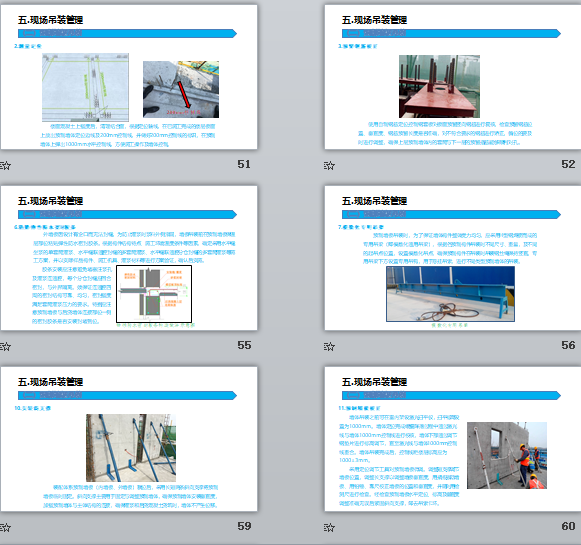

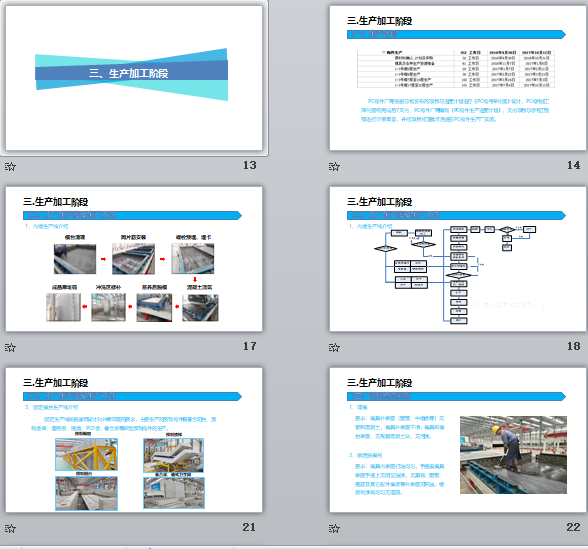

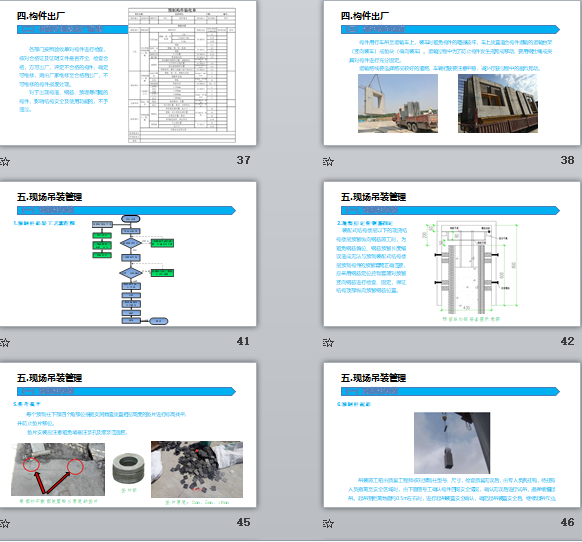

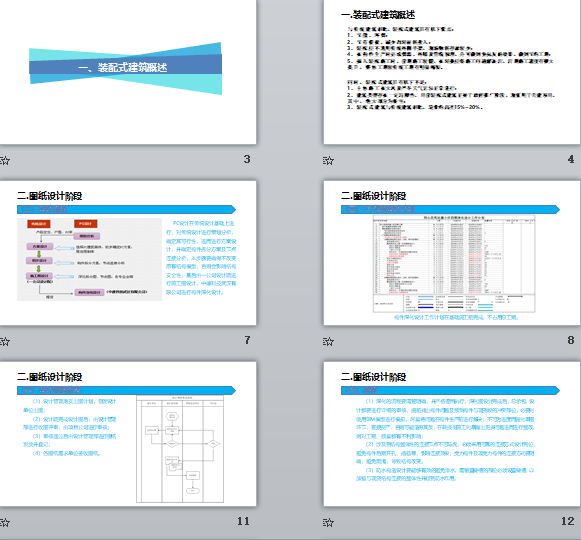

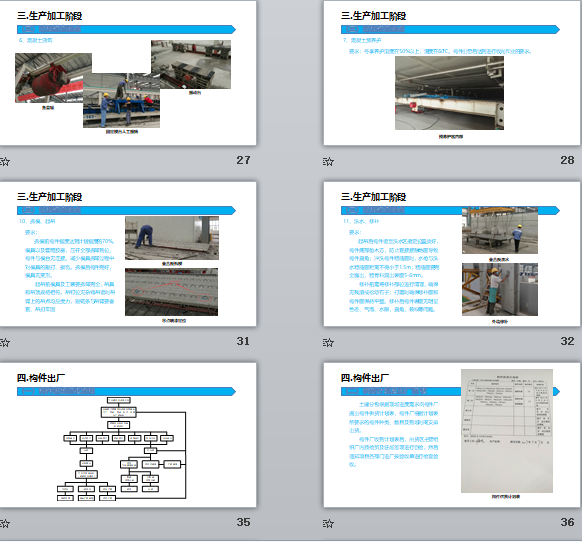

附件大?。?9.76MB所屬分類：BIM資料分享會員：芳華分享時間：2021-09-08最后更新：資源簡介/截圖：1、裝配式建筑概述 2、圖紙設計階段 3、生產加工階段 4、構件出廠 5、現場吊裝 6、EPC項目創效要點 PC構件廠商根據總包發布的項目總進度計劃進行《PC構件深化圖》設計，PC構件加工深化圖紙完成后7天內，PC構件廠商編制《PC構件生產進度計劃》，交由項目總承包工程部進行詳細審查，并經項目經理批準后提交PC構件生產廠實施。內墻板生產線和疊合板生產只需要一次混凝土澆筑即可成型，工藝相對簡單，因此兩種產品在一條生產線上進行混合生產就能夠滿足工藝及產能的要求 。外墻板自動化生產線根據建筑設計對外裝飾面的要求，生產線工藝設計分為兩種生產工藝，即正打工藝（先澆筑內葉墻，后澆筑外葉墻）和反打工藝（先澆筑外葉墻，后澆筑內葉墻），需要兩次混凝土澆筑振搗成型分別形成結構層及裝飾層.固定生產線根據建筑設計對外裝飾面的要求，主要生產的預制構件有疊合陽臺、預制樓梯、道路板、圍墻、PCF板、疊合梁等異型預制構件的生產。模具外表面（窗蓋、中墻板等）無累積混凝土，模具外表面干凈；模具和模臺表面、無殘留混凝土塊，無污漬。模具內表面打油均勻，手指摸模具表面手指上無明顯油漬，無黑物，窗蓋、底座及其它配件模板等外表面無積油，緩凝劑涂刷均勻無遺漏。整個模具拼縫處不能漏光，螺絲無松動無遺漏、拼縫接口處平整、無明顯縫隙；鋁窗型號正確、安裝穩妥、無損傷、定位正確，窗耳間距正確；模具拼裝整體尺寸應滿足圖紙要求。鋼筋安裝過程中應避免碰到連接件。鋼筋骨架安放按照圖紙的指定位置，與側模的保護層符合圖紙要求，外漏鋼筋數量，尺寸符合圖紙要求。 預埋件無變形，損壞，安裝埋件過程中，禁止私自彎曲、切斷或更改已經綁扎好的鋼筋籠，預埋件安裝位置符合圖紙要求。連接件與孔之間的空隙使用發泡膠封堵嚴實。擠塑板鋪裝完成后無凹凸不平的地方。 保溫板鋪裝完成后，要使用橡膠錘敲打增強與混凝土的粘貼力。1.布料均勻，振搗完全后，凝土上表面與側模上沿需保持在同一個平面，不允許高于或低于側模上沿。1.震動均勻，混凝土內無殘留氣泡；2.澆筑混凝土與模具相平。冬季養護濕度在50%以上，溫度在60℃。構件出窯后達到進行收光作業的要求?；炷恋孛婷鎸拥哪ㄆ焦ぷ鲬?yīng)在水泥初凝前完成，混凝土地面面層表面不應有裂紋、脫皮、麻面、起砂等缺陷。（可采用抹光機收光，或者用鐵抹子人工反復搓壓）隨時觀察每個養護單元內的溫度、濕度情況，及時作出調整?？刂坪脴?gòu)件養護靜停，升溫，恒溫，降溫時間段。冬季養護濕度在90%以上，溫度在達到60℃，要求構件出窯后達到拆模起吊強度。 拆模前構件強度達到計劃強度的70%。模具以及套筒膠塞，壓桿全部拆卸到位，構件與模臺無連接。減少模具拆卸過程中對模具的敲打、損傷。拆模后構件完好，模具無變形。 起吊前模具及工裝要拆卸完全，吊具和吊頂規格相符。吊釘位無雜物,吊運時吊臂上的吊點均應受力，短鏈條與吊臂要垂直、吊扣牢固 起吊后構件運至洗水區指定位置放好，構件底部墊木方，防止直接接觸地面導致構件崩角；沖洗構件粗糙面時，水槍與洗水粗糙面距離不得小于1.5m；粗糙面要完全露出，粗骨料漏出表面5-6mm。 修補前需將修補部位進行清理，確保無殘渣或松動石子；打磨時確保修補面和構件面保持平整。修補后構件表面無明顯色差、氣泡、水眼，崩角，裂紋等問題。
