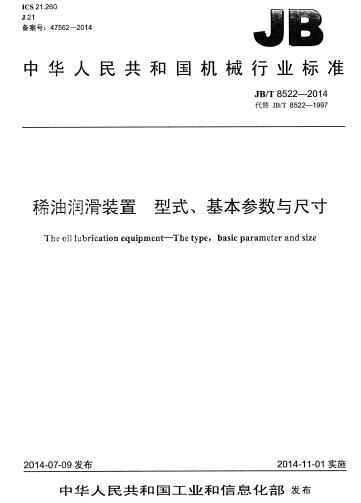

ICS 21.260備案號: 47562- -2014JB中華人民共和國機械行業標準JB/T 8522- -2014代替JB/T 8522- -1997稀油潤滑裝置型式、 基本參數與尺寸The oil lubrication equipment- The type, basic parameter and size2014-07-09發布2014-11-01實施中華人民共和國工業和信息化部發布JB/T 8522- -2014目次1范圍.2規范 性引用文件.3基本參 ........4系統原理、主要元件與部件.4.1 系統原理............4.2主要 元件及要求.4.3 主要部件及要求5控制要求5.1 泵的控制要求.95.2油箱液 位的控制要求....5.3油箱 油溫的控制要求.5.4出口壓力和油溫控制..95.6 電控系統要求06型式、尺寸與標記.......6.1 型式與尺寸.i0圖1 Q≤800 L/min、采用自力式溫度調節閥的裝置的系統原理.圖2 Q≤800 L/min、采用手動式溫度調節閥的裝置的系統原理.圖3 Q≥1 000 L/min、采用自力式溫度調節閥的裝置的系統原理.圖4 Q≥1 000 L/min、 采用手動式溫度調節閥的裝置的系統原理....圖5 Q=6.3 L/min ~ 200 L/min的裝置的電控箱......圖6 Q=250 L/min~ 800 L/min的裝置的電控箱圖7 Q -6.3 L/min~25 L/min的裝置.l1圖8 Q=40 L/min~ 125 L/min的裝置.....圖9 Q=160 L/min~800 Lmin的裝置.I7表2裝置的基本參數II ............表3 XYHZ 6.3~XYHZ 25裝置尺寸.13表4 XYHZ 40~XYHZ 125裝置尺寸16表5 XYHZ 160~XYHZ 800裝置尺寸19JB/T 8522- -2014前言本標準按照GB/T 1.1- -2009 給出的規則起草。本標準代替JB/T 8522- -1997 《稀油潤滑裝置型式、 基本參數與尺寸》，與JB/T 8522- -1997相比主要技術變化如下:-更新了原標準第2章規范性引用文件的內容，增加了兩項引用標準，并取消了- -項引用標準;-修改了表1進水溫度值;-修改了表2油箱容積、電動機功率、蒸汽管通徑欄中的個別參數;在原標準4.2.3c) 中的冷卻器進水管路上增加了壓力表;刪掉了原標準的4.2.8.6， 將其內容并入本標準的4.3;刪掉了原標準的4.3.1e)， 并將4.3.1f) 和4.3.1g)合并為本標準的4.3.1e), 將原標準的4.3.1h)改為本標準4.3.1f);一增加了本標準的4.3.1g); .-將原標準的4.3.3a)和4.3.3b)合并為本標準的4.3.3a),將原標準的43.3c)改為本標準的4.3.3b); .-增加了本標準4.3.4c)的內容;-將原標準5.3.2的5款合并及改寫為本標準5.3.2的4款;刪掉了原標準的5.6.3;刪掉了原標準的5.6.4, 將該條內容并入本標準的4.3.4中;-在原標準的6.1.1a) 中增加了關于進口管、出口管螺紋尺寸的規定;將原標準的表6中增加了f列，相應地在圖10中增加了f尺寸線，并增加了注b。本標準由中國機械工業聯合會提出。本標準由全國冶金設備標準化技術委員會(SAC/TC409) 歸口。本標準起草單位:中國重型機械研究院股份公司。本標準主要起草人:聶延紅、祝懋田。本標準所代替標準的歷次版本發布情況為:-JB/T 8522- -1997.JB/T 8522- -2014稀油潤滑裝置型式、 基本參數與尺寸1范圍本標準規定了稀油潤滑裝置的基本參數、系統原理、主要元件與部件、控制要求、型式、尺寸與標記。本標準適用于機械設備稀油循環潤滑系統的稀油潤滑裝置(以下簡稱裝置)。2規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件,僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。GB/T 786.1-2009流體 傳動系統及元件圖形符號和回路圖第1部分:用于常規用途和數據處理的圖形符號.GB/T9119- 2010 板式平焊鋼制管法蘭GB/T 7307 55° 非密封管螺紋JB/T3711.2- -1999 集中潤滑系統 圖形符號JB/T4121- -1993潤滑元件及裝置型號編制方法3基本參數裝置的基本參數應符合表1、表2的規定。表1裝置的基本參數 I項目單參數值備注公稱壓力MPa0.5介質黏度m2/s2.2X 10-5~46X 10-3過濾精度.mm0.08~0.13進水溫度≤33冷進水壓力0.4去器進油溫度C≤50油溫降≥8電加熱kW見表2用于Q≤800 L/min的裝置加熱費蒸汽溫度≥133方分蒸汽壓力0.3用于Q≥1 000 L/min的裝置式公稱耗量kg/h介質工作溫度40:5駐剴粥堊卵嘉辣卵歐#郾鞏晉華4目張^u!W/I 008>0 l 圜_ 9~qtX-山①口興回-X口職群強|白口平甲X-Xx口平菜圣& $日①中白望0或x口聯爾+L0Z- 7798 L/8rJB/T 8522- 2014出油口中甲高θ①日8 文進水口、出水口-x文排油口8.回油口;Fw①個t又>圖2 Q≤800 L/min、采用手動式溫度調節閥的裝置的系統原理JB/T 8522- -2014D壓縮空氣日入口一* x◆x的口中x⊥回出油口「φ|0日$進水口，-k-D4--D出水口文Q排油口..南回油口的w .個<>羅蒸汽入口. HX-蒸汽出口圖3Q≥1000L/min、采用自力式溫度調節閥的裝置的系統原理JB/T 8522- 2014壓縮空氣入口o中-X出油口*- X文進水口-x出水口8日排油口x-回油口，w00①個巴年由蒸汽入口邑蒸汽出口圖4 Q≥1 000 L/min、采用手動式溫度調節閥的裝置的系統原理4.2主要元件及要求4.2.1泵裝 置的基本要求如下:)泵裝置應有兩臺，一臺工作，一臺備用;b)泵應采用螺桿泵或人字齒輪泵，亦可采用擺線齒輪泵或斜齒輪泵。4.2.2過濾器的基本要求如下:a)采用雙簡網式過濾器;b)過濾器應帶有差壓發訊器,當流經過濾器的壓差A(yù)p≥0.05 MPa時，差壓發訊器接通，發出電訊號。4.2.3冷卻器的基本要求如下:JB/T 8522- -2014a)采用列管式油冷卻器，亦可采用板式油冷卻器;b)使用介質黏度為1X 10 'm2/s~46X 10~5 m2/s,工作環境溫度0"C ~ 100°C,公稱壓力為1.6 MPa,換熱系數≥200 kcal/(m2.h. "C)，壓力損失:油側≤0.1 MPa,水側≤0.05 MPa;c)在冷卻器進水管上應裝有直讀式溫度計和壓力表，進水管、出水管上應裝有開關閥。4.2.4出口油溫度調節元件的基本要求如下:a)油溫調節采用自力式溫度調節閥(反作用式)，或手動式溫度調節閥;b)當自力式溫度調節閥損壞時，應能切換到手動操作。4.2.5泵出口壓力調節元件: 采用膜片式溢流閥，亦可采用安全閥。4.2.6油箱中 油溫控制元件的基本要求如下:a)Q≤800L/min的裝置采用帶保護套管的電加熱器加熱，由溫度繼電器控制;b) Q≥1 000 L/min的裝置采用蒸汽加熱，在蒸汽進口管路上安裝自力式溫度調節閥(正作用式)，自力式溫度調節閥出故障時，應能切換為手動操作;亦可采用在蒸汽進口管路上安裝電磁閥，由溫度繼電器控制，電磁閥出故障時，應能切換為手動操作。4.2.7開關閥和止回閥的基本要求如下:a)所有開關閥和止回閥的耐壓等級均為1.6 MPa; .b) Q≤63 L/min的裝置的開關閥采用球閥，止回閥采用潤滑系統用單向閥或液壓系統用低壓單向閥;c) Q≥100 L/min的裝置的開關閥采用蝶閥，止回閥采用對夾式止回閥，亦可采用4.2.7b)中的單向閥。4.2.8檢測和 顯示元件的基本要求如下:a)壓力表:測量范圍為0~1.6MPa,準確度等級為1.5級;表盤直徑為φ 100 mm (Q≤63 L/min時)和φ 150 mm (Q≥100L/min時)。b)溫度計:測量范圍為0°C~100'C，準確度等級為1.5級:表盤直徑為φ 100 mm (Q≤63 L/min時)和φ 150 mm (Q≥100 L/min時)。c)壓力繼電器:應采用電子式壓力繼電器，測量范圍為0 MPa~1.6MPa,發訊點為高、中、低三點。d)溫度繼電器應采用電子式溫度繼電器，測量范圍為0°C~100"C，發訊點為高、中、低三點。e)液位計和液位繼電器:應采用直讀式液位計和電子式液位繼電器，電子式液位繼電器的發訊點為高、中、低三點。4.3主要部件及 要求4.3.1油箱的基本要求如下:a)油箱應用隔板將回油區與吸油區分開，隔板中間部分用濾網使兩區連通。在回油區應設置適量的、便于清洗的永久磁鐵或棒式磁濾器。b)油箱正面應設置有裝置的標牌，靠兩側的位置應裝有一直讀式液位計。 .c)油箱頂板上應裝有液位繼電器、空氣濾清器。d)油箱應設置有檢查孔，其尺寸不小于280 mmX 380 mm,其位置和數量應滿足維修和使用要求。e) Q≤800 L/min的裝置在油箱正面靠近底部適當位置應裝有電加熱器; Q≥1 0000 L/min的裝置在油箱靠近底部適當位置應裝有蒸汽蛇形加熱管，蒸汽蛇形加熱管長度及蒸汽的進口、出口位置根據具體情況確定。f)油箱底部最低處應裝有放油球閥，其位置應設置在便于排放污油處。JB/T 8522- -20144.3.2壓力罐的基本要求如下:a)按照工況要求決定是否需要壓力罐;b)壓力罐應與裝置的出口管道并聯，且其出 口應安裝有用于自動控制的氣動閥，其上還應安裝有液位顯示和具有高、低兩點發訊的液位繼電器;c)壓力罐的氣源壓力: 0.5MPa~0.6 MPa; .d)壓力罐的容積應能保證突然斷電時，裝置能維持不少于3 min~4 min的供油量。4.3.3儀表盤的基本要求如下:a)裝置的儀表盤分上、下兩排，所有溫度計、壓力表(除進水管的溫度計、壓力表外)均安裝在上排，所有溫度繼電器、壓力繼電器均安裝在下排;b) Q≤800 L/min的裝置的儀表盤固定在油箱正面右上方(見圖7~圖9)，Q≥1 000 L/min的裝置的儀表盤固定位置根據具體情況確定。4.3.4電控箱和接線箱的基本要求如下:a) Q≤200 L/min的裝置的電控箱尺寸如圖5所示，250 L/min≤Q≤800 L/min的裝置的電控箱尺寸如圖6所示;◎口?◎◎◎]◎口6503S圖5 Q=6.3 L/min~ 200 L/min的裝置的電控箱?口◎口◎口50400圖6 Q=250 L/min~800 L/min的裝置的電控箱JB/T 8522- -2014b)電控箱的安裝位置根據具體情況確定;c) Q≥1 000 L/min、 電控箱不安裝在油箱上的裝置，應在油箱上安裝有接線箱，其位置根據具體情況確定。5控制要求5.1泵的控制要求兩臺泵裝置互為備用，由壓力繼電器控制進行自動切換。采用手動起動、停止工作泵。5.2油箱液位的控制要求油箱內的液位到達液位繼電器設置的高、中、低三個發訊點時，均應顯示報警。5.3油箱油溫 的控制要求5.3.1采用 電加熱器的控制要求如下:a)油箱油溫低于其溫度繼電器低溫點時，發訊報警并自動接通電加熱器，泵不得起動;b)油箱油溫達到或高于其溫度繼電器低溫點時，允許泵起動;c)油箱油溫達到或高于其溫度繼電器高溫點時，自動切斷電加熱器;d)根據使用介質黏度不同，油箱溫度繼電器的高溫點、低溫點由使用者設定。5.3.2采用 蒸汽加熱器的控制要求如下:a)油箱油溫低于其溫度繼電器低溫點時，發訊報警，自力式溫度調節閥應自動打開蒸汽入口或自動打開蒸汽入口的電磁閥，泵不得起動;c)油箱油溫達到或高于其溫度繼電器高溫點時，自力式溫度調節閥應自動關閉蒸汽入口或自動關閉蒸汽入口的電磁閥;5.4出口壓 力和油溫控制5.4.1出口壓力的控制要求如下:a)出口油液壓力達到壓力繼電器的高壓點時，備用泵自動停止，電控箱的綠燈亮，聯鎖被潤滑的主機可以起動;b)出口油液壓力達到壓力繼電器的中壓點時，備用泵自動起動，電控箱的黃燈亮，聯鎖被潤滑的c)出口油液壓力降到壓力繼電器的低壓點時，電控箱的紅燈亮，聯鎖被潤滑的主機停機、停泵;d)出口壓力繼電器的高壓點、中壓點、低壓點由使用者根據具體情況確定。5.4.2出口油溫的控制要求如下:a)出口油溫低于出口溫度繼電器低溫點時，發訊報警，被潤滑的主機不得起動;b)出口油溫高于出口溫度繼電器低溫點時，允許被潤滑的主機起動;c)出口油溫低于出口溫度繼電器中溫點時，發訊報警，自力式溫度調節閥應自動關閉冷卻水，或人工手動關閉冷卻水;d)出口油溫高于出口溫度繼電器高溫點時，發訊報警，自力式溫度調節閥應自動打開冷卻水，或人工手動打開冷卻水:e)出口溫度繼電器的高溫點、中溫點、低溫點由使用者根據具體情況確定。JB/T 8522- -20145.4.3壓力罐的控制要求如下:a)泵起動前，壓力罐出口的氣動閥應處于關閉狀態;b)泵起動后，裝置出口壓力達到壓力繼電器的高壓點時，氣動閥自動打開，壓力罐投入工作;c)當罐中液位低于液位繼電器的低壓點時，液位繼電器發訊報警,氣動閥自動關閉;d)當罐中液位高于液位繼電器的高壓點時，液位繼電器發訊報警，需向罐內充氣至工作壓力;e)裝置停止工作時，罐出口處的氣動閥自動關閉。5.5積水控制要求裝有積水報警器的裝置，當油箱底部有積水時應自動發出聲、光報警，通知排水。5.6電控系統要求5.6.1具有 手動切換和自動切換兩種方式。5.6.2電控系統采用可編程序控制器 (PLC) 控制或繼電器、接觸器控制兩種形式。6型式、尺寸與標記6.1型式與尺寸6.1.1 Q≤800 L/min的裝置整體組裝出廠，具體型式與尺寸如下:a) 6.3 L/min~25 L/min的裝置的型式與尺寸見圖7和表3,其進口管、出口管螺紋應符合GB/T 7307的規定;b) 40 L/min~ 125 L/min的裝置的型式與尺寸見圖8和表4;c) 160 L/min~800 L/min的裝置的型式與尺寸見圖9和表5;d)圖7~圖9中，進口法蘭、出口法蘭應符合GB/T 9119中公稱壓力PN 10的板式平焊鋼制管法蘭的規定，其尺寸見圖10和表6。6.1.2 Q≥1 000 L/min的裝置散件出廠，現場組裝。具體結構尺寸根據用戶要求確定。6.2型號與標記示例6.2.1型號按 JB/T 4121- -1993的規定表示如下:XYHZX_-XXXX空白一-不帶壓力罐; P___帶壓力罐P一用PLC控制; T一用繼電器、 接觸器控制用螺桿泵; R- 用人字齒輪泵; B- 用擺線齒輪泵x一用斜齒輪泵A--用自力式溫度調節閥調溫;B-用手動式溫度調節閥調溫6.3~2 000--公稱流量， 單位為升每分(L/min). XYHZ一 稀油潤滑裝置JB/T8522- -2014甲一申中坤.由--申圖可ay爪-響q心,五H宣8①:由且|T二工hy。I回油口2_↑出油口θ↑申|申中5排油口圖7 Q=6.3 L/min~25 L/min的裝置(續)表3 XYHZ 6.3~XYHz 25裝置尺寸單位為毫米接口尺寸型號LBH回油口L2lsL6 L8出油口排油口出入水口XYHZ 6.311608101060950650 660GI/2G1/2DN 32330100 150 360160 30225XYHZ 10XYHZ 161650 994 1315 I 300 800 820G1GDN 5065075200 30020060240XYHZ25L1o11φ3ByBgH2Is4gXYHZ6.3250250 7901570 14556293300290490222530 136 700118 470 190410410 1 180100 160700100520680380600 495 72078630 240XYHZ 2514__囂長∞中F9一中-④申甲⑥曠名ts_H。H下早n lo中0Z一7798 L/arL回油口.出油口-吧0+φ-+臼中入水口排油口中中中南中中6Ls圖8 Q=40 L/min~ 125 L/min的裝置表4 XYHZ 40~XYHZ 125裝置尺寸單位為毫米型號LBH|4出油口|排油口 出入水口可油口L2L3LsL6| Ln| LLgL10XYHZ 40000 1350 1530 1 700 1 200 950DN 32DN 65730130 360400900 80| 400 450450XYHZ63XYHZ 1002820 1660 1820 2500 1400 | 1000 DN 50DN 50DN 80800 200 500700600 120| 400 300 1 100XYHZ 125HsLnB2Bs37BgH2| HsH|HHA進|B進螺擺A進B進! 5805 126| 290| 230 I 0701307507203101 080 530800132420 780| 213| 800250XYHZ 632400 22 100 210| 125 I 2301708203601 300 630| 850380 760 290| 630350說明:螺采用螺桿泵的裝置:齒-采用人字齒輪泵或斜齒輪泵的裝置:擺一 -用擺線齒輪泵的裝置:A進采用 自力式溫度調節閥裝置的進水管:B進-采用手動式溫度調節閥裝置的進水管。常常hninlH4t5三號堂第一-中由時中售王=>M千1HsHH2”0Z- ZZ98L/81(剩)萬森卵uqW/1 008~u!W/1091=0 6 圖57中一中中中，中廣I中中中中=N=FP”甲中中是色革口聘甲聰回7表5 XYHZ 160~XYHZ 800裝置尺寸單位為毫米型號LH|4|3H出油口排油口出入水口回油口L2Ls LaLsL6|L7Lg|LoL10XYHZ 160XYHZ 2003720 2050 2000 3000 1800 1200 DN 65DN 65DN 125950250 6757751450 240 6501500 500XYHZ 250XYHZ 3153 800 2400 2150 | 3300 2200 1300 DN 80DN 80)N 65DN150 1200 250 650 1000 1100 160 480390XYHZ 4004300 2400 2510 |3800 2200 1550 DN 100DN 100DN2001000 400| 750| 1 100 920 140 450450XYHZ 500XYHZ 630XYHZ 8005700 2840 2600 5200 2600 1550 | DN 100 DN 100DN250 I 300 400 1200 1300 950| 150 900 .B。HsL1|12|印|B2|Bs8sB)BgH2| H3H41。HhHA進B進螺齒150 150 -252009501000 460780 1 050290930 930 -670930350780 390 390| 150 170| 500 1970 2301180 I 130 445750 1150 240630 |1 180 314 1200 4001100 450 450150 220| 93020001 300I 300210840|1300510| 9004001280 3901100 450| 450| 150 200 500 2370| 2301540 1400 600820 1350 350700 1400 405 1250 400說明:螺采用螺桿泵的裝置:i- 采用人字齒輪泵或斜齒輪泵的裝置(僅Q =160 L/min~500 L/min六個規格的裝置采用斜齒輪泵);A進-采用 自力式溫度調節閥裝置的進水管:B進一 采用手動式溫度調節閥裝置的進水管。JB/T 8522- 20141 nXL物圖10法蘭表6法蘭尺寸“單位為毫米公稱尺寸ADKdf{nXLDN3242.41410078143.54X18DN4048.31108849.5DN 5060.31652510261.5DN 6576.118145122277.58°X18DN8088.916013890.58X18DN100114.32201801582:DN 125139.725021018822141.5DN 150168.3240212170.58X22DN 200219.1340295268221.5DN 25027339535032026276.512X22本表尺寸符合GB/T9119- -2010 表4中PN10的規定。對于鑄鐵法蘭和鋼合金法蘭，該規格的法蘭可能是4個螺栓孔的，因此，當制造廠和用戶協商同意后，與鑄鐵法蘭和鋼合金法蘭配對使用的鋼制法蘭可以采用4個螺栓孔。6.2.2標記示例如下:示例1:公稱流量25 Lmin,采用手動式溫度調節閥調溫，擺線齒輪泵供油，繼電器、接觸器控制，不帶壓力罐的裝置標記為:XYHZ 25-BBT JB/T 8522- 2014示例2:公稱流量315 L/min,采用自力式溫度調節閥調溫，人字齒輪泵供油，PLC 控制，不帶壓力罐的裝置標記為:XYHZ 315-ARP JB/T 8522- -2014示例3:公稱流量1 000 L/min,采用自力式溫度調節閥調溫，螺桿泵供油，PLC 控制，帶壓力罐的裝置標記為:XYHZ 1000-ALPP JB/T 8522- -2014版權專有侵權必究書號: 15111 ●12605JB/T 8522- -2014定價:24.00元
