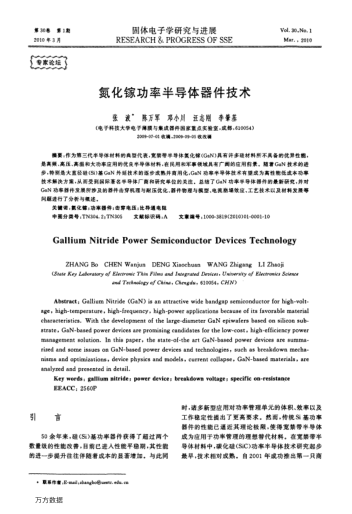

作為第三代半導體材料的典型代表,寬禁帶半導體氮化鎵(GaN)具有許多硅材料所不具備的優異性能,是高頻、高壓、高溫和大功率應用的優良半導體材料,在民用和軍事領域具有廣闊的應用前景.隨著GaN技術的進步,特別是大直徑硅(Si)基GaN外延技術的逐步成熟并商用化,GaN功率半導體技術有望成為高性能低成本功率技術解決方案,從而受到國際著名半導體廠商和研究單位的關注.總結了GaN功率半導體器件的最新研究,并對GaN功率器件發展所涉及的器件擊穿機理與耐壓優化、器件物理與模型、電流崩塌效應、工藝技術以及材料發展等問題進行了分析與概述.
