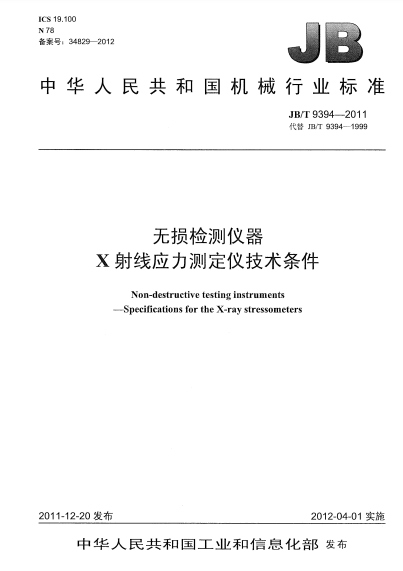

ICS 19.100N 78備案號: 34829- -2012JB中華人民共和國機械行業標準JB/T 9394- -2011代替JB/T 9394- 1999無損檢測儀器X射線應力測定儀技術條件Non-destructive testing instruments一Specifications for the X-ray stressometers2011-12-20發布2012-04-01實施中華人民共和國工業和信息化部發布JB/T 9394- -2011目次前言.... ....... .. ... .... *......01范圍.2規范性引用文件..13術語和定義.4技術要求.4.1環境條件..4.2入射角 范圍.4.3探測器掃描范圍.4.4探測器掃描方式.4.5射線管 照射中心與射線管回轉中心偏差........ .14.6 探測器回轉中心與射線管回轉中心偏差.4.7應力值范圍..24.8 衍射角波動.4.9過電壓保護....4.10過電流保護....4.11冷卻系統保護裝置 .， .24.12散漏射線空 氣比釋動能率.#4.13防護保護措施.4.14外觀質量......... ...5檢測方法.5.1檢測的環境條件... ....5.2檢測時所用 的主要儀器與材料.5.3 X射線入射角和探測器的掃描范圍檢測..... ....5.4探測器的掃描方 式檢測. ..........5.5射線照射中心與管回轉中心偏差檢測...... 25.6探測器回轉中心 與管回轉中心偏差檢測..5.7零應力還原鐵粉試樣檢測.....35.8 固定中對零應力還原鐵粉試樣重復性檢測..5.9散漏射線空氣比釋 動能率檢測. ...5.10過電壓保護裝置、 過電流保護裝置檢測.5.11冷卻系統保護裝置檢測....5.12外觀質量檢測. ... ... ...6檢驗規則.6.1出廠 檢驗.6.2 型式檢驗.7標志、包裝、運輸與貯存..47.1 標志.7.2包裝.7.3 運輸與貯存.表1出廠檢驗和型 式檢驗..... .... .... ....... ....... .....4.JB/T 9394- -2011本標準按照GB/T 1.1- -2009給出的規則起草。本標準代替JB/T 9394- -1999《X射線應力測定儀技術條件》， 與JB/T 9391- -1999相比主要技術變化如下:-修改了空氣濕度的數值為75% (本版的4.1， 1999年版的4.1);修改了散漏射線空氣比釋動能率的數值;-增加了應力儀的銘牌執行標準編號的內容(本版的7.10)。本標準由中國機械工業聯合會提出。本標準由全國試驗機標準化技術委員會(SAC/TC122) 歸口。本標準主要起草單位:深圳市華測檢測技術股份有限公司等、遼寧儀表研究所、長春機械科學研究院有限公司、山東省特種設備檢驗研究院濟寧分院。本標準主要起草人:朱平、李洪國、王學智、申德峰。本標準所代替標準的歷次版本發布情況為:-ZB N74 003- -1990;-JB/T 9394--1999。mJB/T 9394- -2011無損檢測儀器X射線應力測定儀技術條件1范圍本標準規定了X射線應力測定儀的技術要求、檢驗方法、檢驗規則及標志、包裝、運輸與貯存。本標準適用于機械掃描式x射線應力測定儀(以下簡稱應力儀)。其他類型應力儀的相應部分也可參照采用。2規范性引用文件下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改單)適用于本文件。GB 22448- -2008500kV以下工業X射線探傷機防護規則JB/T6147- -2007 試驗機包裝、 包裝標志、儲運技術條件3術語和定義下列術語和定義適用于本文件。3.1X射線應力測定儀X ray stressometers根據x射線行射原理，測定多晶材料表面宏觀應力的儀器。注:一般由測角儀、X射線系統、測量控制系統、終端輸出系統等組成。帶有計算機的應力儀，還包括數據采集、數據處理軟件系統等。4技術要求4.1 環境條件應力儀應在下列環境條件下正常工作:a)環境溫度為5"C~35C;b)空氣相對濕度不應大于75%;c)電源電壓為220VX (1土10%), 頻率為(50土1) Hz;d)接地裝置的接地電阻不大于42.4.2入射角范圍X射線入射角(內)的選擇范圍一般下限不應大于- -15°，上限不應小于45°。4.3探測器掃描范圍X射線探測器的掃描范圍(20) 下限不應大于143°，上限應不小于168°。4.4 探測器掃描方式探測器在掃描范圍內應能連續或步進掃描。連續掃描，其速度可設0.25*/min、0.5*/min、 1*/min、 2*/min 四檔，其示值應準確到士0.01° ;時間常數可設1s、2s、4s、8s、16s五檔;計數率計量程可分別為100次s、200 次/s、400次/s、800次/s、1 600次/s五檔。步進掃描時最小步進角不應大于0.10°，步進準確度為+0.01°4.5射線管照射中心 與射線管回轉中心偏差X射線照射中心與X射線管回轉中心之偏差不應大于0.5 mm.1JB/T 9394- -20114.6探測器回轉中心與射線管回轉中心偏差探測器回轉中心與X射線管回轉中心之偏差不應大于0.5 mm。4.7應力值范圍對零應力還原鐵粉試樣進行測量時，所得的應力值應在土25 MPa以內。4.8衍射角波動對零應力還原鐵粉試樣，在固定0的情況下，五次重復測量時，其衍射角波動應在士0.025°以內。4.9過電壓保護應力儀應設有過電壓保護裝置，當管電壓超過額定電壓1 kV~3 kV時，應能自動切斷高壓。4.10過電流保護應力儀應設有過電流保護裝置，當管電流超過額定電流0.5 mA~1 mA時，應能自動切斷高壓。4.11冷卻系統保護裝置應力儀應設冷卻系統保護裝置，工作過程中陽極座溫度不應超過65C。4.12散漏射線空 氣比釋動能率應符合GB 22448- 2008 中3.1的要求。4.13防護保護措施應力儀應設有X射線防護裝置及人身安全保護措施。4.14外觀質量應力儀的外觀質量應符合下列要求:a)外表面不應有圖樣未規定的凸起、凹陷、粗糙不平和其他損傷:b)零件的已加工面，不應有銹蝕、毛刺、碰傷、劃傷和其他缺陷;c)氧化件表面色澤應均勻、無斑點、銹蝕等現象;d)電鍍件的表面應無斑點、鍍層應均勻、無脫皮現象;e)所有噴涂件的表面應平整、色調- -致，不應有斑點、氣泡和粘附物等。5檢測方法5.1檢測的環境條件應力儀應在4.1規定的條件下進行檢驗。5.2檢測時所用的主要儀器 與材料檢測時所用的儀器與材料如下:a)測量允許誤差應優于10%的劑量儀;b)測量允許誤差應優于2”的經緯儀;c)零應力還原鐵粉; :d)面積不小于10 mmX 20 mm的熒光屏;e) 1.5級接觸式溫度計。5.3 X射線入射角和探測器的掃描范圍檢測調節測角儀旋轉機構，觀察探測器掃描范圍(20) 和入射角(內) 的選擇范圍，應滿足4.2和4.3的要求。5.4探測器的掃描方式檢測在探測器1的掃描過程中觀察檢驗。5.5 射線照射中心與管回轉中心偏差檢測5.5.1將熒光屏 擺放在測角儀回轉中心位置。5.5.2當X射線入射角分別置于0°和45°時，觀察熒光屏上X射線照射中心、其偏差應符合4.5的JB/T 9394- -2011規定。5.6探測器回轉中心與管回轉中心偏差檢測用經緯儀檢驗。5.7零應力還原鐵粉試樣檢測主要是同傾法及側傾法。當應力儀具有多種測量方法時，一般應對 各種方法都進行同樣的檢驗。5.8固定q 對零應力還原鐵粉試樣重復性檢測采用零應力還原鐵粉試樣，固定內角，連續重復測量五次,每次測量的衍射角的每次測量值與五次測量平均值之差應在士0.025°范圍內。如果五次測量中有一次超差，允許再重復測量五次，該測量結果若再有超差，此項檢驗即為不合格。5.9散漏射線空 氣比釋動能率檢測X射線管在額定電流和額定管電壓條件下工作，關閉窗口，在距管套50 mm的任何位置測量應滿足要求(加上定向儀增加的內容)。應符合GB 22448- -2008 中3.1的要求。5.10過 電壓保護裝置、過電流保護裝置檢測5.10.1過電壓保護裝置試驗調壓器使電壓表指示的電源的電壓為額定值。調整管電壓為額定值,維持1 min后使管電壓超過額定值。此時應緩慢調節，觀察高壓斷開瞬間管電壓指示值是否在規定的整定值的范圍內，并做好記錄。如果管電壓未達到整定值高壓已自動切斷或管電壓超過整定值范圍持續5 s后仍不能自動切斷高壓，停止繼續升高管電壓。試驗時可以不連發生器，單獨對控制器進行試驗。5.10.2過電流保護裝置試驗調整管電壓到額定值的50%，管電流為額定值，在至少模擬曝光1 min后，使管電流超過額定值。此時應緩慢調節，觀察高壓斷開瞬間管電流指示值是否在規定的整定值范圍內，并做好記錄。如果管電流未達到整定值高壓已自動切斷或電流超過整定值范圍持續5 s后仍不能自動切斷高壓，停止繼續增大管電流。5.11冷卻系統保護裝 置檢測在30kV、2 mA管電流工作狀態下，將溫度保護裝置斷開，連續工作4h,用1.5級接觸式溫度計測試陽極座溫度。5.12外觀質量檢測目測檢驗。6檢驗規則6.1出廠 檢驗6.1.1應力儀應經制造廠 質量檢驗部門按出廠檢驗項目檢查，簽發產品合格證后方能出廠。6.1.2出廠 檢驗項目見表1。6.2型式檢驗6.2.1型式檢驗項目 見表1.6.2.2有下列情況之一時， 應進行型式檢驗:a)新產品試制或老產品轉廠”生產的試制定型鑒定;b)產品正式生產后，其結構設計、材料、工藝有較大改變，可能影響產品性能時;c)產品長期停產后，恢復生產時;d)對成批的大量生產的產品進行定期抽查時;e)出廠檢驗結果與上次型式檢驗結果有較大差異時;f)國家質量監督檢驗機構提出進行型式檢驗的要求時。3JB/T 9394- -2011表1出廠檢驗和型 式檢驗序號項目名稱技術要求試驗方法出廠檢驗型式檢驗入射角范圍.25.3探測器掃描范圍4.3探測器掃描方式.45.4射線管照射中心與射線管回轉中心偏差4.55.5J探測器回轉中心與射線管回轉中心偏差.66應力值范圍4.75.7過電壓保護.95.10.18過電流保護4.105.10.2冷卻系統保護裝置4.115.1110散漏射線空氣比釋動能率4.12外觀質量4.145.12注:“一”為不檢項目，“1”為必檢項目。7標志、 包裝、運輸與貯存7.1 標志應力儀應固定銘牌，其內容包括:a)產品型號、名稱; .b)主要參數;c)制造者名稱;d)制造日期;e)制造編號;f)執行標準編號。7.2包裝7.2.1應力儀應采用防水、 防銹、防塵的符合防護包裝，并應符合JB/T 6147- -2007 中5.6的規定。7.2.2包裝箱 內隨行文件:a)使用說明書;b)合格證明書;c)裝箱單;d)隨行備附件清單。7.3運輸與貯存應力儀的運輸和貯存應符合JB/T 6147- 2007 中第7章的規定。4
