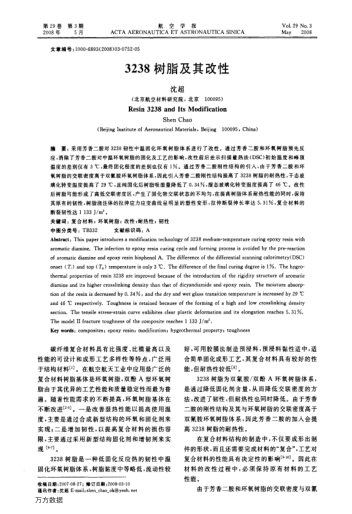

采用芳香二胺對3238韌性中溫固化環(huán)氧樹脂體系進行了改性.通過芳香二胺和環(huán)氧樹脂預(yù)先反應(yīng),消除了芳香二胺對中溫環(huán)氧樹脂的固化及工藝的影響,改性前后差示掃描量熱法(DSC)初始溫度和峰頂溫度的差別僅有3 ℃,最終固化程度的差別也僅有1%.通過芳香二胺剛性結(jié)構(gòu)的引入,由于芳香二胺和環(huán)氧樹脂的交聯(lián)密度高于雙氰胺環(huán)氧樹脂體系,因此引入芳香二胺剛性結(jié)構(gòu)提高了3238樹脂的耐熱性,干態(tài)玻璃化轉(zhuǎn)變溫度提高了29 ℃,且純固化后樹脂吸濕量降低了0.34%,濕態(tài)玻璃化轉(zhuǎn)變溫度提高了46 ℃.改性后樹脂可能形成了高低交聯(lián)密度區(qū),產(chǎn)生了固化物交聯(lián)狀態(tài)的不均勻,在提高樹脂體系耐熱性能的同時,保持其原有的韌性,樹脂澆注體的拉伸應(yīng)力應(yīng)變曲線呈明顯的塑性變形,拉伸斷裂伸長率達5.31%,復(fù)合材料的斷裂韌性達1 133 J/m2.
