摘要：在CAD中，為圖形設定了一些基本屬性，例如圖層、線型、線寬和顏色，通過這些屬性，可以設置圖形的顯示和打印效果。例如你需要一條虛線，如果在手繪圖紙時你需要一段一段地去繪制，在CAD中你只需要畫實線，然后將線型設置為虛線就好。線寬和顏色也是為了控制圖紙最終的輸出效果，下面簡單介紹一下修改線型、線寬和顏色的基本操作。


在實際設計過程中，常常需要修改線型、線寬和顏色，比如，機械設計中的輪廓線必須使用國家標準的線寬，中心線必須使用規范的線型。而圖紙通常打印成黑白的，使用顏色的目的一方面是為了讓我們更容易區分不同的圖形，同時也是為了控制打印服務的。

在CAD中，一般有兩種方法來控制圖形的屬性：

第一種方法是直接修改圖形的屬性，

第二種方法是利用圖層來控制圖形的屬性。

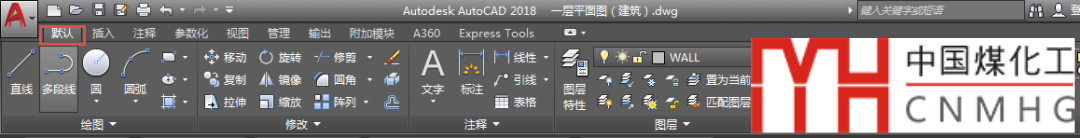

在操作界面上選擇“默認”或“常用”選項卡，其上用于修改圖形顏色、線寬和線型屬性的下拉框，如下圖所示。

如果使用經典的菜單工具欄界面，特性工具欄也在很明顯的位置，如下圖所示。

修改顏色

在CAD中顏色有兩個作用：

一個是用顏色來區分不同類型的圖形，

二是利用顏色來控制打印輸出的顏色和線寬及其他特性。

下面簡單介紹一下修改顏色的方法。

1、選擇要修改顏色的圖形對象。

2、單擊顏色下拉框，在下拉列表中選擇相應的顏色。

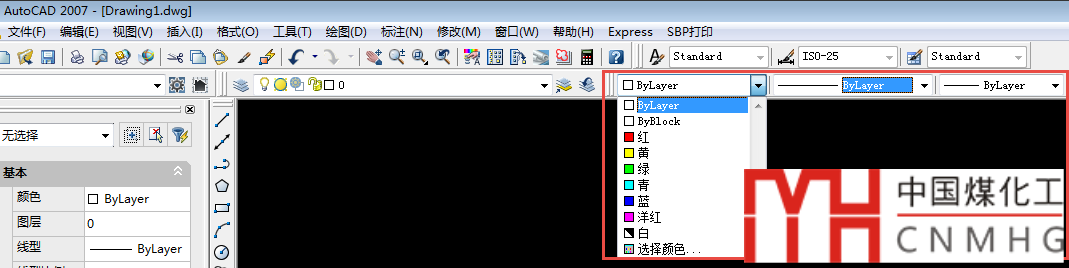

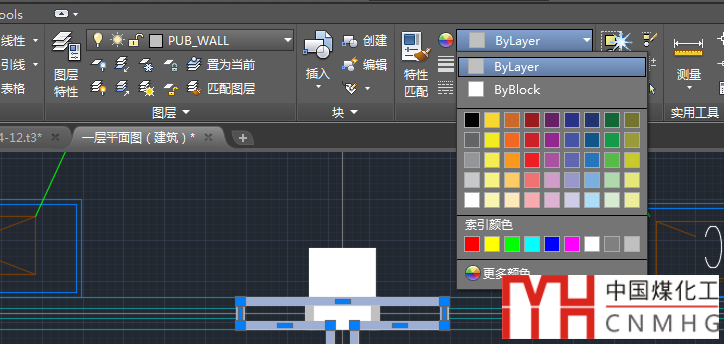

高版本顯示了更多的顏色供選擇，低版本的顏色列表更加簡單，只是顯示常用的幾種顏色，如下圖所示。

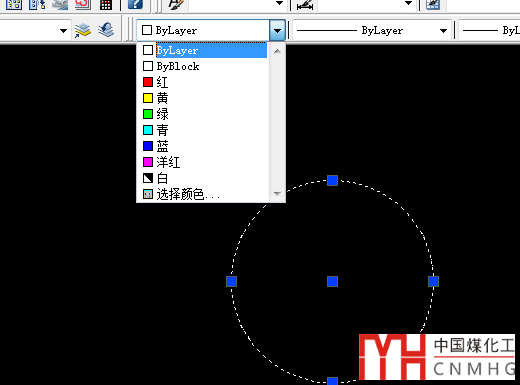

3、 在列表中選中一種顏色后圖形的顏色就會被修改，效果如下圖所示。

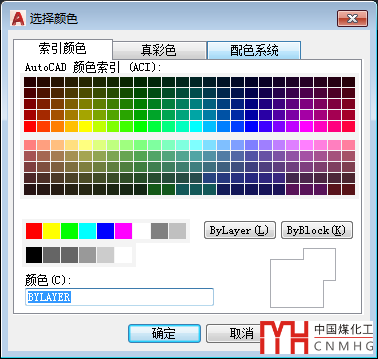

如果要選擇在列表中沒有的顏色，可以點擊列表最下方的“選擇顏色…..”或“更多顏色”，將彈出“選擇顏色”對話框。對話框中提供了255種索引顏色、真彩色和配色系統。如果沒有特殊需要，建議使用255種索引顏色，因?yàn)橹挥兴饕伾拍苡脕?lái)控制打印效果。

每日一貼-CAD中顏色的作用和設置時應該注意的問題？

加載和設置線型

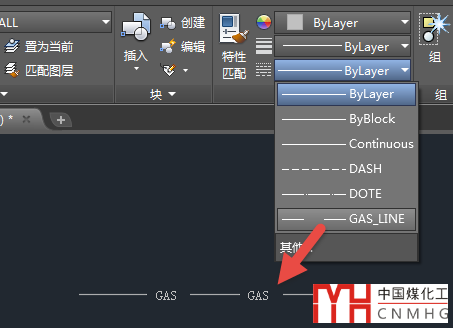

線型與顏色設置稍有不同，從線型的下拉菜單上可以看到，默認情況下，下拉菜單中僅有1種線型：實線（Continuous），當您沒有找到合適的線型時，需要使用“線型資源管理器”加載新的線型。

1、單擊線型下拉列表，在列表底部選擇“其他”或“線型資源管理器”。

不同版本列表顯示略有不同，有的底部寫的是“其他…..”有的寫的是“線型資源管理器”，但作用是相同的，都是打開“線型資源管理器”對話框。

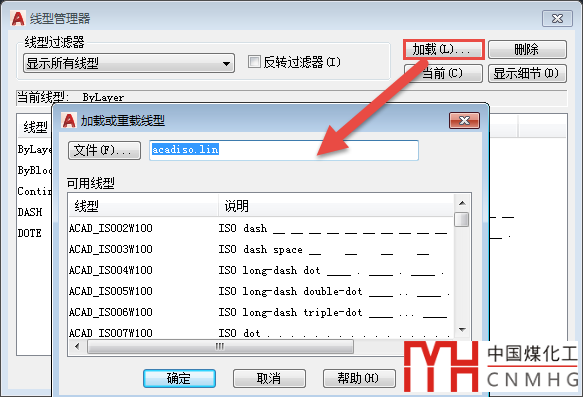

2、單擊“線型資源管理器”上的“加載”按鈕。

3、在彈出的對話框中選擇需要加載線型文件和需要的線型，單擊“確定”按鈕。

不同版本此對話框形式略有不同，有的版本是在上面直接列出了當前的線型文件名字，并可以單擊前面的“文件”按鈕加載線型文件，有的版本是在對話框標題欄顯示線型文件名字，底部提供了一個“瀏覽”按鈕來加載線型文件。

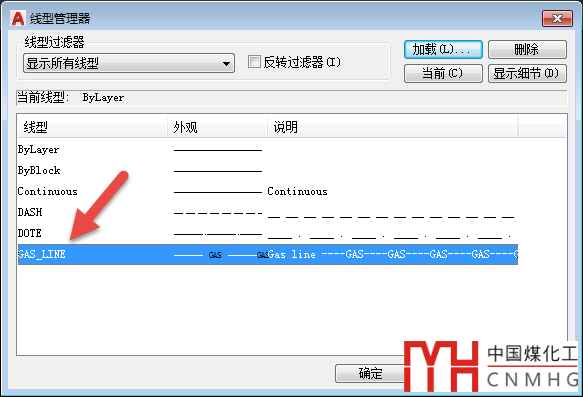

4、返回“線型資源管理器”后，可以看到選中的線型已經加載到“線型資源管理器”中，如下圖。

5、單擊“確定”按鈕，返回操作界面。之后，就可以像修改顏色那樣修改選中對象的線型了。

在線型文件中每個線型單元的尺寸是固定的，設置線型后需要將線型比例根據圖形的尺寸調整到合適的值，否則設置后仍可能顯示為實線。

每日一貼——CAD線型使用中常見問題？

線寬是用來控制打印線寬的，列表中只有一些固定值，操作方法比較簡單，這里就不再單獨介紹了，當然設置也有很多學問，如果想了解，可以看信息中其他介紹線寬的相關文章。

總結：

每個圖形對象都有圖層、顏色、線型、線寬這些基本屬性，圖層、顏色、線寬通常根據圖紙的管理和打印輸出的需要來進行設置，線型則根據圖形的需要來繪制，虛線、點劃線非常常用，一些行業會用一些特殊的線型。在顏色、線型、線寬這些列表中都有Bylayer（隨層）、Byblock（隨塊），這個對初學者來說有點難于理解，后面再給大家介紹。
