CAD很早就有了合并JOIN命令，但由于低版本合并命令的限制比較多，應用場景比較少，因此用的人并不多。雖然到了高版本，合并命令功能增強很多，但很多人還是延續了以前的習慣，還是很少有人用合并命令。之前有人在群里有人問用編輯多段線PE命令合并的問題，其實就可以直接用合并命令，昨天還有人在信息里找合并的文章。

其實合并應該用途挺廣泛的，快捷鍵是一個字母J，之前發過關于合并命令的文章，之前講得比較簡單，而且發現有些說法也不太準確，有必要整理后重新發一遍。

每日一貼-你是否真的了解CAD的多段線（PLINE）？!

每日一貼——CAD多段線的編輯技巧

低版本合并功能簡介

低版本合并功能也支持各種對象，但首先需要一個源對象，然后選擇其他圖形合并到源對象中。因?yàn)樽罱K的合并的圖形類型跟源對象相同，直線合并后只能是直線，圓弧合并后只能是圓弧，因此對合并的直線和圓弧要就比較嚴格，在很多情況下都無法使用。

下面簡單看一下低版本合并選擇不同類型的圖形作為源對象時對合并對象的要求。

直線

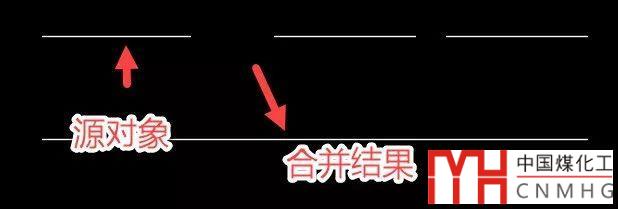

直線對象必須共線（位于同一無限長的直線上），它們之間可以有間隙。

多段線

可以是直線、多段線或圓弧。 對象之間不能有間隙，也就是收尾相連，并且必須位于與 UCS 的 XY 平面平行的同一平面上。

圓弧

圓弧對象必須位于同一假想的圓上，但是它們之間可以有間隙。 “閉合”選項可將源圓弧轉換成圓。

注意合并兩條或多條圓弧時，將從源對象開始按逆時針?lè)较蚝喜A弧。

橢圓弧

橢圓弧必須位于同一橢圓上，但是它們之間可以有間隙。 “閉合”選項可將源橢圓弧閉合成完整的橢圓。

注意合并兩條或多條橢圓弧時，將從源對象開始按逆時針?lè)较蚝喜E圓弧。

樣條曲線

樣條曲線和螺旋對象必須相接（端點對端點）。 結果對象是單個樣條曲線。

螺旋線

螺旋對象必須相接（端點對端點）。 結果對象是單個樣條曲線。

注：構造線、射線和閉合的對象無法合并。

--提示：下面是廣告，不是本文圖片！--

高版本合并功能介紹

高版本不僅支持低版本的功能，在功能上顯示明顯減少，因此使用的場景更多，很多之前用PEDIT命令才能完成的操作用合并就可以完成，而且可以更簡單。

首先，是選擇對象模式的變化，執行合并命令后不僅可以單選一個對象作為源對象，而且可以直接框選要合并的對象。其次，對象的限制沒有那么多了，直線不一定非要合并成直線，也可以合并成多段線，如果共線就合并成直線，如果不共線，但首尾相連就合并成多段線。

看似變化不大，但適用的場景就太多了，不僅可以替代編輯多段線PE的連接哦功能，操作更漸變。

比如我們要將多條連續的直線或（和）圓弧連接成一條多段線，在低版本就只能輸入PE，回車，先輸入M回車確認后才能選擇多個對象，選擇完對象還會提示是否轉換為多段線，需要輸入一個Y，然后還要在輸入J回車，才能將這些先練成一條多段線。用合并就簡單了，輸入J，框選所有要合并的圖形，回車，結束，如下圖所示。

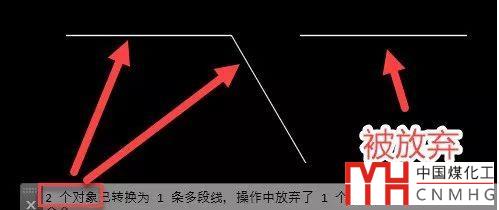

無論是先選源對象還是直接框選所有對象，只有兩種情況可以合并，一是首位相連的圖形，二是有間隔但共線、共圓等能合并成整體的圖形。如果選擇的圖形同時存在兩種狀況，那會優先連接相連的圖形，而會忽略共線的圖形，如下圖所示。

連接的操作非常簡單，輸入J回車后直接框選對象就可以完成操作，這里就不再詳細介紹此命令適合的各種應用場景了，遇到要將多個圖形連接或合并的時候，不妨試一下。
