前兩天有網友問了這樣一個問題，為什么直接選取圖中的線用工具標出來的面積是實際面積的兩倍，而且用面積查詢直接選對象查不出面積來，這到底是怎么回事呢？

每日一貼——CAD計算面積的方法和命令匯總

如何快速得到多個填充圖案的總面積

為什么有些填充查詢不到面積？

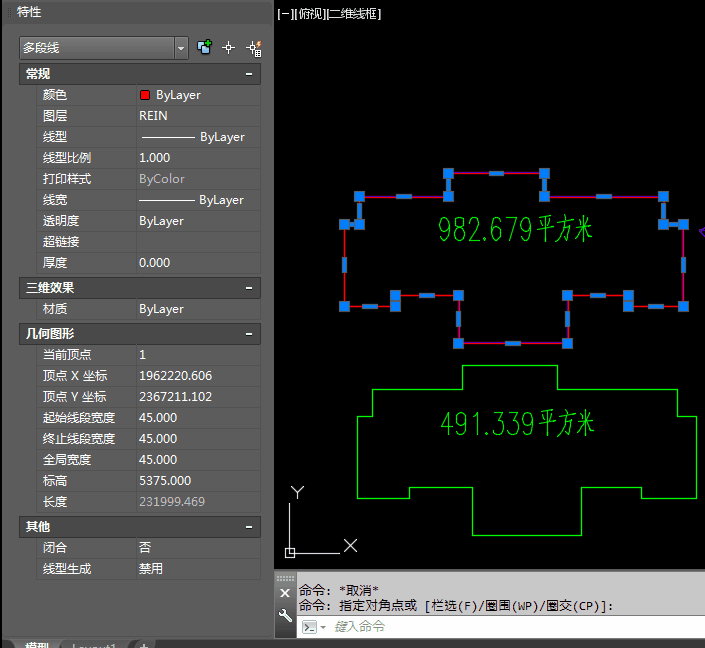

拿到圖紙看了一下，確實比較奇怪，選中這條多段線后打開特性面板，可以看到只有長度特性，沒有面積特性，如下圖所示。

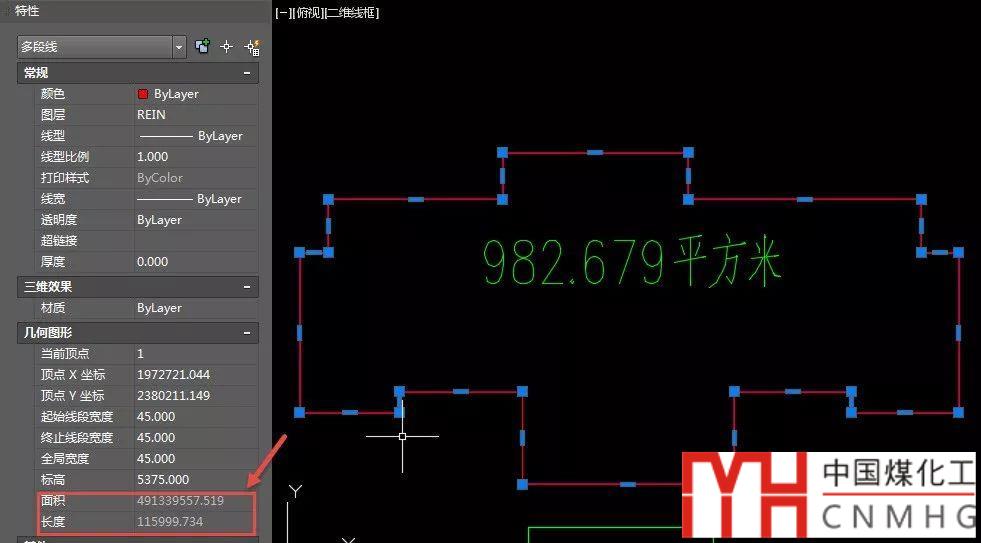

而普通的多段線，即使不封閉也是有面積特性的，綠色的線是他自己重新畫的線，頂點位置都一樣，在特性面板就能看到面積特性，而且看長度值只有上面多段線的一半，如下圖所示。

看上去一樣的線，為什么長度差了一倍，一個有面積特性，一個沒有面積特性呢？

開始我以為紅色的線不在XY平面上，是一條空間傾斜的線，但如果傾斜，要想長度是兩倍還真不容易，而且切換到側視圖看這條線雖然有標高，但還是跟XY平面平行的。

然后查看了一下多段線的頂點，就發現了問題，原來多段線每個頂點處都有重合的兩個點，如下圖所示。

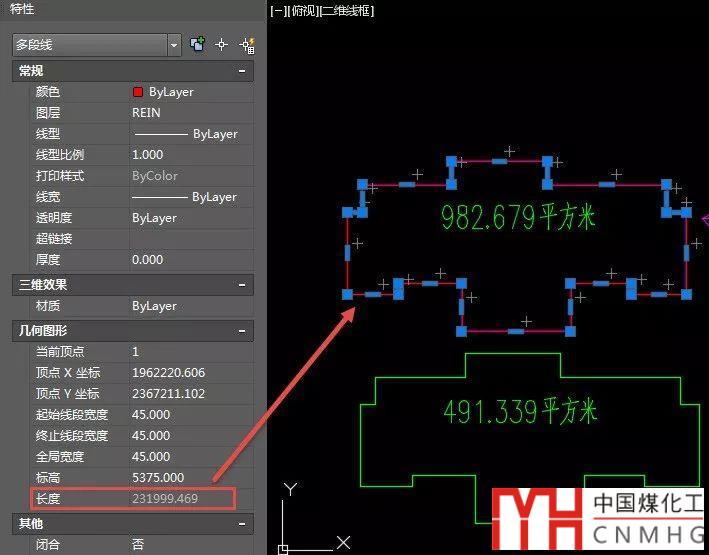

這就是多段線長度不對和查詢不到面積的原因，只是不知道這樣的多段線是畫出來的還是程序生成的。在CAD高版本中要判斷多段線是否有重合的頂點或線段更容易了，如果多段線有重合的頂點和線段，選中多段線后，就會顯示一個加號，比如這條多段線，選中后，所有線段上都會顯示加號，如下圖所示。

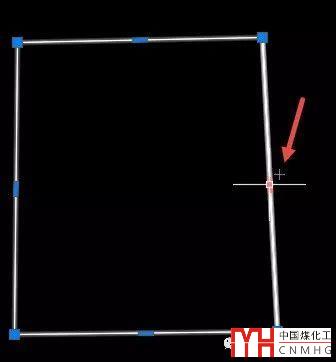

有些多段線可能只有部分重合線段，就只會在重合線段部分顯示加號，有些可能直接選中不顯示加號，只有光標移動到夾點附近，才會顯示加號，如下圖所示。

在高版本其實從顯示和選擇預覽的效果就可以看出跟正常線的區別，重疊處看上去要粗一些。遇到這種情況就可以在特性面板中依次看一下頂點位置是否正常，有重疊或往返的現象出現。

由于頂點重疊，簡單的刪除頂點無法解決問題，有沒有什么好的辦法可以處理這個問題呢？

--下面是廣告，非本文圖片--

解決辦法：

如果你使用的CAD版本夠高或者低版本安裝了擴展工具，就可以利用消除重現OVERKILL功能來解決這個問題。

CAD繪圖時圖形重合或重疊怎么辦？消除重線(overkill）

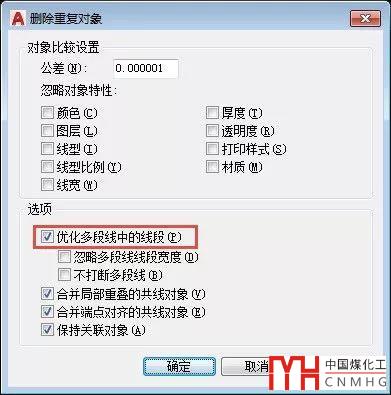

選擇這條線后執行OVERKILL命令，在彈出的對話框中確認勾選了“優化多段線中的線段”選項，如下圖所示。

單擊確定按鈕，再來看這條多段線就恢復正常了，特性中也出現了面積值，如下圖所示。

OVERKILL的優化多段線功能不僅可以消除重合的頂點和線段，還可以刪除直線段上多余的頂點，總之是可以減少多段線上一些多余頂點。

CAD多段線上多余的頂點怎么批量刪除？

如果你的版本沒有OVERKILL功能，或者你的OVERKILL功能無法起到優化多段線的作用，那這個問題就比較難辦了。這類圖形比較少見，如果是自己畫的就需要知道當初是怎么處理得到這種錯誤的多段線，以后注意就可以避免再遇到類似問題。
