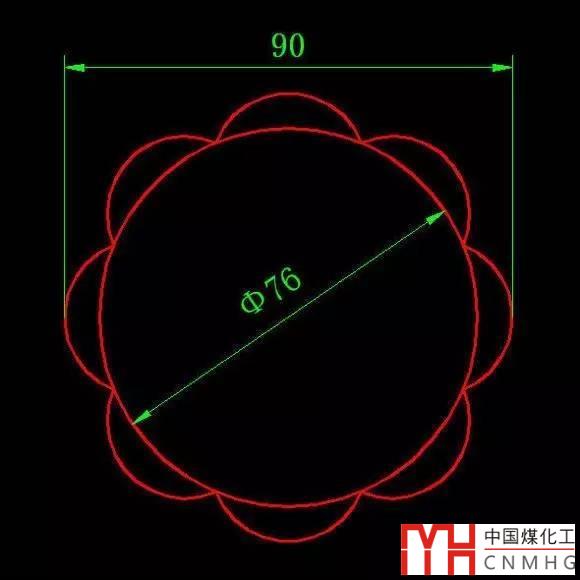

這個向日葵的圖形給出了兩個尺寸，關鍵是如何確定這些小圓的尺寸，我們可以先畫出外面的圓作為輔助線，八個相等的小圓環形排列在大圓的圓周上，角點可以利用多邊形或等分DI功能獲取。我們利用兩個等分點以及和直徑90圓的切點就可以畫出這個圓弧了。

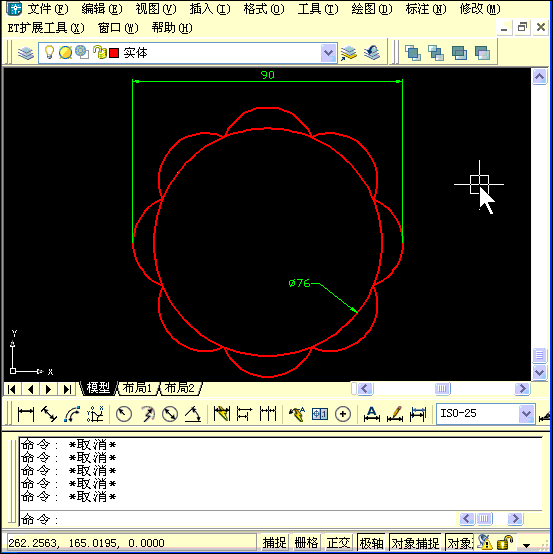

我們來看看視頻。

視頻的操作步驟有點復雜，是因?yàn)樵诋?huà)多邊形的時候，選擇內接于圓后沒有直接輸入半徑，導致多邊形還需要旋轉方向。如果此時直接輸入半徑38，那么就可以省略旋轉的步驟。不過大家學習一下視頻中的旋轉步驟也不錯，大家可以看看如何利用旋轉的參照C參數，在旋轉時可以在圖中拾取角度。
其他的步驟就沒什么好說的了，初學者請認真看命令行提示。

此技巧適用AutoCAD、浩辰CAD等類似的CAD軟件。
