費斯托（Festo）的電氣終端CPX提供了很多種總線節點模塊（Bus Node Module)，比如CPX-FB6用于Interbus總線；CPX-FB11用于DeviceNet總線；CPX-FB13用于Profibus-DP總線；CPX-FB33（34、35）用于ProfiNet總線等等。這些模塊各有各的特點，以后會陸續講到，今天我們先來聊聊Profinet總線節點模塊CPX-FB33。

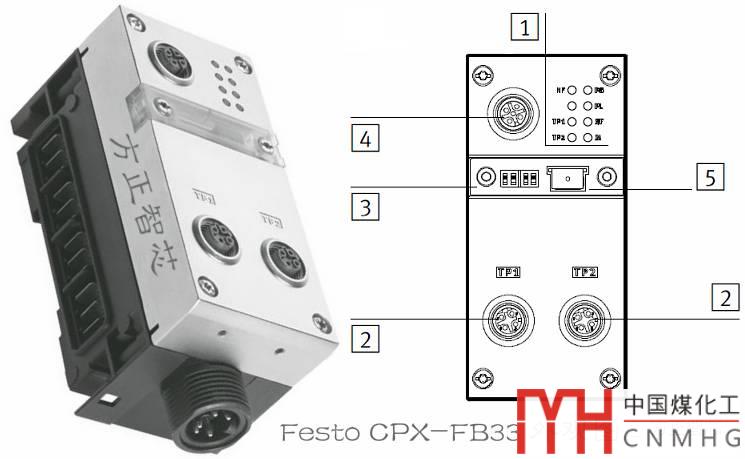

下圖是CPX-FB33的外觀圖：

上圖中：

（1）是CPX和Profinet網絡的指示LED燈；

（2）是Profinet網絡的接口；

（3）是撥碼開關（DIL），用來設置節點模塊的運行模式和診斷方式；

（4）是手持設備接口（診斷和參數配置）；

（5）節點模塊的存儲卡；

我們先來看看FB33的LED指示燈；

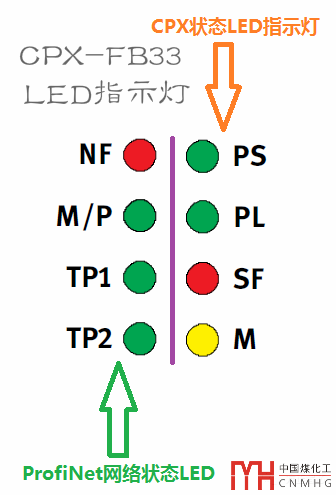

LED指示燈分為左右兩排，其中右邊是CPX的狀態指示燈，左邊是ProfiNet網絡的狀態指示燈，如下圖：

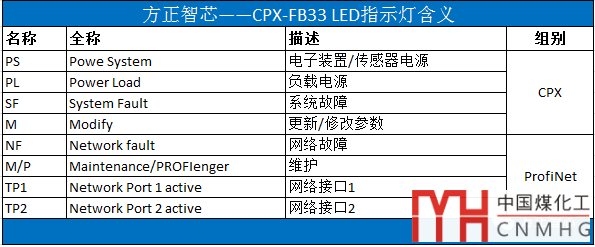

各LED燈的含義如下：

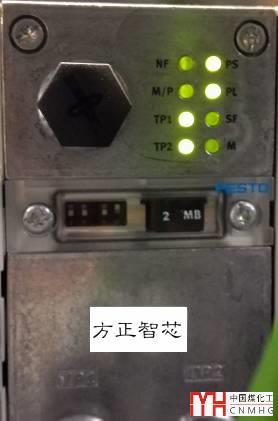

正常情況下，PS和PL燈是綠色常亮，表示供電正常；TP1和TP2綠色常亮，表示Profinet網絡鏈接正常。若PS綠色閃爍，則表示電子元器件/傳感器的工作電壓超過了公差范圍；若PL綠色閃爍，則表示負載電壓超過了公差范圍；正常運行的節點模塊如下圖：

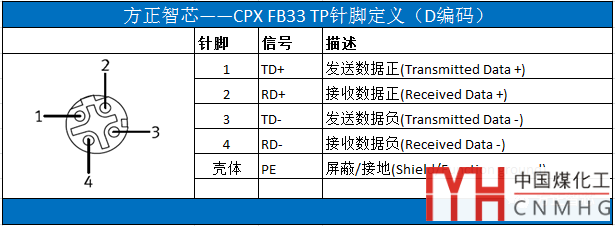

FB33提供兩個Profinet的網絡接口：TP1和TP2。兩個接口插座的尺寸為M12，采用D編碼，各針腳的定義如下圖：

TP1和TP2的上方是一個保護蓋，蓋子里面有撥碼開關（DIL）和存儲卡。

撥碼開關（DIL）用來設置FB33節點的運行模式和診斷模式，我們將在后續的文章專門對此進行介紹。

存儲卡作為FB33在Profinet網絡中的數據載體，用來保存Profinet-IO的設備名稱和IP地址。存儲卡里保存的數據優先級高于總線節點配置器或者PLC的配置數據。

如果在現場由于某種原因我們需要更換總線節點模塊CPX-FB33，我們可以利用舊模塊內部的存儲卡來配置新模塊的Profinet參數，具體方法如下：

1）關閉電氣終端CPX的電源，取下舊的節點模塊FB33；

2）打開FB33的保護蓋，取出存儲卡；

3）將存儲卡插入新的FB33節點模塊中；

4）將新的FB33安裝到CPX電氣終端上；

5）重新接通CPX的電源；

此時，PLC將會根據存儲卡的參數自動識別總線節點模塊，并加載必要的參數。

注意：請勿帶電插拔存儲卡。

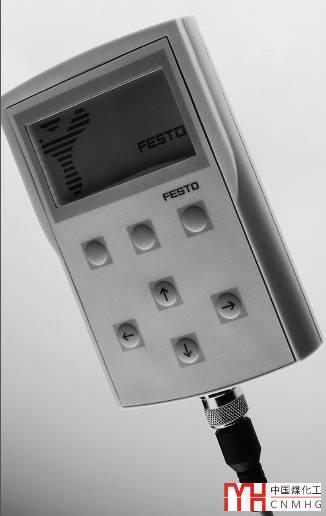

FB33最上邊的插座（圖中標號4）是用來連接Festo的專用手持設備的（CPX-MMI）。專用手持設備可以用來對模塊進行參數配置并能提供很好的診斷功能，可以很直觀的看到模塊的狀態和一些錯誤信息。CPX-MMI的外觀如下圖：

好了，關于CPX-FB33就先介紹到這里了，后續文章會繼續就有關內容（比如如何設置節點運行模式及診斷模式）進行介紹。
