網上提供了一個繪制網格的功能，可以設置行數和列數，支持UCS，可以用于繪制表格或網格狀圖形。感覺有點用，分享給大家，看看大家能不能用得上。

下載地址：http://pan.baidu.com/s/1kVdCHdP

使用方法如下：

1、 在CAD中輸入AP，加載下載的LSP程序：DrawGridV1-1.lsp。

插件提供了兩個命令：DGRID和DGRIDD，前一個命令在畫網格的時候看不到預覽的效果，后一個命令在畫網格時拖動光標可以看到動態的預覽效果。

兩個命令的提示是一樣的，就是讓輸入行數（Rows）和列數（Columns），指定基點（Base point）和對角點（Opposite Corner），操作兩次就知道了，就不再詳細講解了。

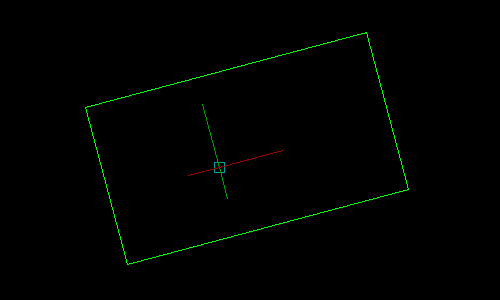

上面的動畫演示中繪制了一個傾斜的網格，要繪制這樣的傾斜網格，要先設置好UCS，將Z軸旋轉到合適的角度。
