如果我們要定義一個全新的命令，可以利用CAD提供的二次開發工具：LISP / VBA/ .NET/ ARX等來編程，但這不是大多數人能做到的。這里要介紹的是如何利用CAD的自定義界面（CUI）命令，利用簡單的宏來調用現有命令并添加一下簡單的參數和設置。

在CUI自定義界面中可以根據需要重新設置菜單、工具欄、命令面板，可以調整現有命令在界面中的位置，這些在之前已經寫文章介紹過。

AUTOCAD定制界面的簡單技巧

如何定制CAD功能區界面中的命令？

這里就簡單介紹一下如何利用宏，利用現有命令來定義一個新的命令。

昨天我們介紹了更改為隨層（SETBYLAYER）的命令，是設置所有對象屬性都隨層。其實默認狀態下圖形的屬性都是隨層的。但假如我們改變了顏色、線寬、線型的當前設置項恢復成隨層設置，我們也自己定制類似的命令，執行命令后讓顏色、線寬、線型的當前值都恢復成隨層。

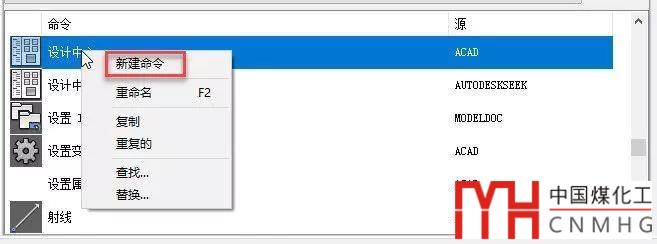

直接輸入CUI，回車，打開用戶自定義界面對話框，在命令列表的任意命令上鼠標右鍵單擊，選擇新建命令。

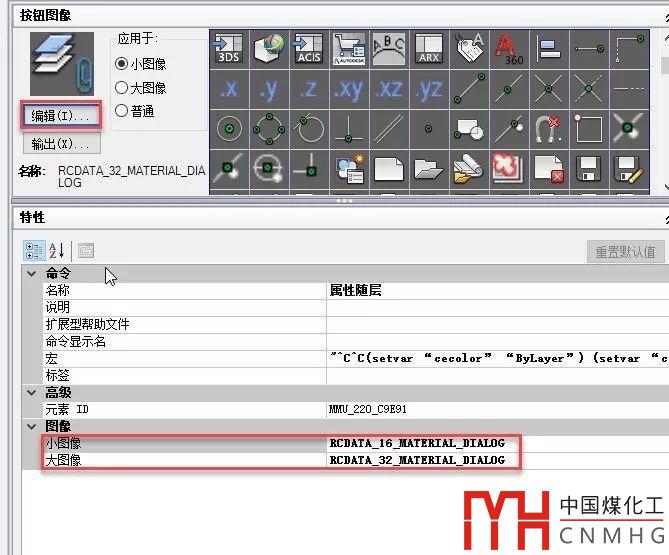

然后在特性選項中將名稱更改為“屬性圖層”，接下來將通過宏命令來告訴它需要做的事。在宏輸入框中輸入“

"^C^C(setvar “cecolor” “ByLayer”) (setvar “celweight”-1) (setvar “celtype” “ByLayer”)"，如圖片所示。

^C^C的功能是取消還未完成的其他操作，和按兩次esc鍵功能類似。然后setvar設置變量告訴AutoCAD改變現在對象的顏色、線寬、和線型屬性為隨圖層。

我們可以在“說明”一欄添加上功能的說明文字，自己用的話可以不用填寫了。

為了在工具欄或命令面板中添加命令，我們可以給命令設置好大圖像和小圖像，大圖像分辨率是32X32的，小圖像是16X16的，我們可以從CAD提供的圖像列表中選一種類似的，或者選擇其中一個圖標后直接在CUI對話框中進行簡單編輯，也可以輸入我們自己繪制的圖像。

當然還根據需要設置：顯示命令名、標簽等等。設置好后，單擊底部的應用按鈕，就可以將自定義的命令添加到命令列表中，然后我們就可以在命令列表中搜索到新建的命令，將它添加到命名面板、工具欄或菜單中，如下圖所示。

其實我對宏也不是了解，不過我們可以先查看一下CUI中已有命令定義的宏，先參照做一些簡單的定制，下面我整理了一些關于宏的資料，希望對大家有幫助。

CAD宏的簡單介紹

命令宏可以包含命令、特殊字符、DIESEL 表達式或 AutoLISP 編程代碼。

宏將定義使用用戶界面元素時應執行的動作。它可以像命令一樣簡單（例如 circle），并且可以包含特殊字符（例如 ^C^C）。

例如，宏^C^C_.circle 1，它可以繪制一個半徑為 1 個單位的圓。下表解釋了定義此宏的組成部分。

取消處于活動狀態的命令

當單擊用戶界面中的按鈕時，將在程序的當前上下文中執行指定到此按鈕的宏。這意味著，該宏將嘗試響應當前提示。如果要確保在執行宏時當前沒有命令處于活動狀態，則使用^C命令序列作為宏的前綴。雖然單個^C能取消大多數命令，但要從標注命令返回命令提示必須使用^C^C，并且根據 -LAYER 命令的當前選項需要使用^C^C^C。^C^C可以取消大多數命令序列，而且是推薦您使用的序列。

驗證宏字符

宏中的每個字符（即使是空格）都有重要意義。如果在宏的末尾加了一個空格，將視為您已按了空格鍵或 Enter 鍵來完成命令。

在宏中使用標準命令

作為 AutoCAD 或基于 AutoCAD 的產品一部分的命令應使用句點字符 (.) 作為前綴。句點字符使用戶可以使用標準命令，即使已使用 UNDEFINE 命令取消其定義。這種預防措施使宏在共享同一自定義 (CUI/CUIx) 文件的其他計算機上使用時仍可被識別。

宏的國際語言支持

首次創建宏時，通常會使用命令名稱和選項值并以您熟悉的語言來創建它。每個命令和選項都具有一個本地和全局名稱，以允許在 AutoCAD 支持的所有不同語言中使用宏。非英文版支持不需要在您執行太多其他操作，您只需在每個命令或選項前添加下劃線字符 (_) 即可。該下劃線字符指示 AutoCAD，應先轉換命令名稱和選項值，然后才能執行它。

使用單一對象選擇模式

單一對象選擇模式取消了編輯命令中“選擇對象”提示的普通重復。選擇一個對象并響應其他所有提示后，命令將結束。

請看以下樣例中的宏：

^C^C._erase single

該宏將終止當前命令，并啟動單一對象選擇模式中的 ERASE 命令。在啟動宏后，可以選擇單個對象，也可以單擊圖形中的空白區域，然后指定窗口/窗交選擇。將刪除使用這些方法選擇的任何對象。

在宏中重復執行的命令

一旦創建了宏，您可能想要多次重復使用它，然后再繼續其他命令。在宏中，可以使用前導星號 (*) 來指明應重復使用的宏中的命令，直到按 Esc 鍵或開始另一個以^C開頭的宏。

以下樣例中的宏將重復執行命令：

*^C^C._move Single

*^C^C._copy Single

*^C^C._erase Single

*^C^C._stretch Single Crossing

*^C^C._rotate Single

*^C^C._scale Single

注意:不能使用此功能選擇選項，或者將其用于圖像平鋪菜單中的宏。

終止宏

某些宏需要使用特殊結束符。例如，需要按 Enter 鍵而不是空格鍵來終止 TEXT 命令，需要多次按空格鍵或 Enter 鍵才能完成某些命令。

以下兩條特殊約定解決了這些問題。

·宏中的分號 (;) 相當于按 Enter 鍵。

·如果某一行以控制字符、反斜杠 () 或分號 (;) 結尾，將不在其后添加空格。

請比較下面的宏：

ucs

ucs ;

第一個樣例中UCS后有一個空格，將啟動 UCS 命令，并且將模擬按空格鍵（因?yàn)樾幸钥崭窠Y(jié)束）。將顯示以下提示：

指定 UCS 的原點或 [面(F)/命名(NA)/對象(OB)/上一個(P)/視圖(V)/世界(W)/X/Y/Z/Z 軸(ZA)] <世界>:

第二個樣例后面有一個空格和分號，將啟動 UCS 命令，然后依次模擬按空格鍵和按 Enter 鍵，這個操作將接受默認值（世界）。

在宏中禁用回顯和提示

宏中的字符將會在命令提示下顯示，就像用戶通過鍵盤鍵入這些字符一樣。這種顯示重復稱為回顯。您可以使用 MENUECHO 系統變量禁用宏回顯。如果項目輸入的回顯和提示處于打開狀態，則在宏之前添加^P就可以臨時關閉它們。您也可以使用宏中的^Q來隱藏命令行歷史記錄中的所有提示和輸入。

關于宏的相關知識還有很多，要想對宏有比較深入的了解，需要對CAD的編程有一定了解，這里就不再詳細介紹了，如果真對宏感興趣，首先要有學習一些CAD編程的知識，然后再來看相關幫助就簡單了。
