從這篇文章開始，我們以系列講解的方式來介紹西門子S7-1200PLC。一開始我計劃先寫個S7-1200的概述之類的文章，后來想想了覺得概述的內容比較空洞，如果你對不了解S7-1200，看了概述也很容易忘記。所以我取消了概述的介紹，直接就從硬件篇開始。你只要掌握了每個章節，概述自然就通曉了。

硬件篇我們要先講述電源。電源在整個控制系統中的地位最基礎，也經常不受重視，它就像一個無名英雄，默默的為CPU和其它模塊提供著能量。但是在我看來，越是基礎的東西，其實就越重要。想想如果某一天電源罷工了，那設備可就沒法工作啦?？赐赀@篇文章你應該知道電源的重要性，最主要是要學會如何計算S7-1200系統的電流需求，選擇合適的電源。

先來看看西門子為S7-1200量身定做的電源模塊PM1207，訂貨號：6ESP 332-1SH71；該模塊的輸入電壓： 120/230 V /交流電(AC) ；輸出電壓： 24 V/直流電(DC)，額定輸出電流2.5 A，額定功率60W。工作溫度范圍 ：0 - 60 攝氏度，存儲及運輸溫度范圍：-40 - 85攝氏度。

如果CPU和信號模塊的電流消耗不大于2.5A，你可以選擇這款電源模塊。另外如果現場的應用環境比較惡劣，比如需要耐受一定壓力或者環境溫度太高或太低，請選擇SIPLUS系列產品。

SIPLUS產品是西門子推出的在惡劣環境下使用的產品，對于S7-1200的電源模塊，西門子有兩款SIPLUS產品，訂貨號分別是：6AG1332-1SH71-4AA0 和 6AG1332-1SH71-7AA0。

SIPLUS電源模塊 6AG1332-1SH71-4AA0：能耐受中等壓力，輸入電壓：120/230 V AC； 輸出電壓/電流： 24 V DC/2.5 A，適用于需要耐壓的場合。

SIPLUS電源模塊 6AG1332-1SH71-7AA0：工作溫度范圍 ：-40-70 攝氏度的范圍，輸入電壓：120/230 V AC； 輸出電壓/電流： 24 V DC/2.5 A，適用于溫度變化范圍較大的場合。

有的小伙伴說西門子的電源模塊有點貴，可不可以用別的廠家的電源呢？其實是可以的，在博途S7-1200系統的組態中，是不用組態電源的，所以你完全可以選擇別的廠家的模塊。但是請注意，你選擇的電源模塊的額定電流必須能滿足系統對電流的需求。

S7-1200的CPU的供電方式有AC和DC兩種，以CPU1215C為例，有三種產品：CPU1215C-AC/DC/Relay;CPU1215C-DC/DC/Relay和CPU1215C-DC/DC/DC;AC類的產品的供電范圍為85 - 264V交流電，頻率在47-63 Hz之間。DC類的產品的供電范圍為20.4 -28.8 V直流電。CPU向外提供兩種電源：5V背板總線電源和24V傳感器電源。

對于5V背板電源：所有通信模塊和信號模塊所消耗的電流的總和不能超過CPU所能提供的5V電流的額定值。如果超過了，不能外接電源，系統無法工作。

對于24V傳感器電源：如果CPU提供的24V電源的額定電流小于模塊需要的電流，可以外接24V電源，系統可以正常工作。

下面我們以一個實例來講解下如何計算S7-1200的電源需求：

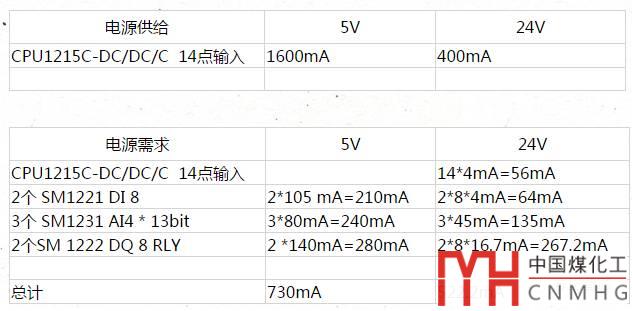

假設我們使用CPU1215C-DC/DC/DC，帶2個8點輸入模塊SM1221，兩個8線圈的繼電器輸出模塊SM1222 RLY，3個4通道模擬量輸入模塊 SM1231 AI4，根據下表的計算需求：

經過計算我們可以看出：對于背板5V電源，CPU提供的1600mA大于需求的730mA，能滿足要求；但是對于24V電源，CPU提供的400mA小于需求的522.2mA ，所以需要外接24V電源。

我們上文中講到的PM1207電源模塊可以提供2.5A的電流，足以滿足該項目對24V電源的需求，可以作為一種選擇。PM1207的價格大約在人民幣600元左右，如果你覺得有點貴，可以選擇其它品牌的電源。這里推薦臺灣的一個品牌：明緯電源（MW/ Mean Well），這是一個老牌子，很多公司都用他家的產品。如果你在網上購買要多加注意，別買到假貨。

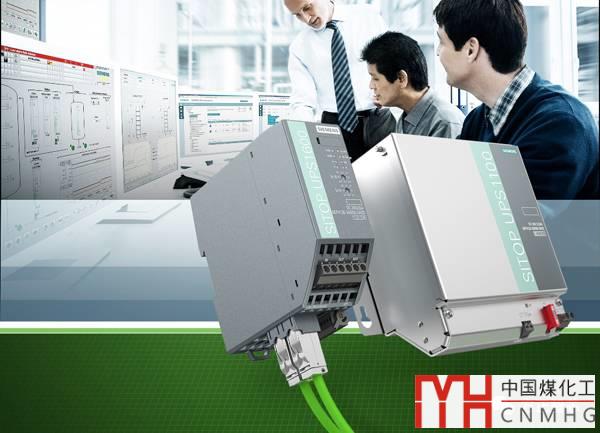

西門子的電源產品有很多，SITOP 不間斷電源(UPS)系列甚至有支持Profinet和以太網通信的產品，可以在PC側進行監控，診斷。這些高可靠性的電源，為系統的穩定運行提供了保證，也是工業控制的必不可少的條件。

關于S7-1200的電源就介紹這些了，下一篇文章我們介紹S7-1200的CPU。
