前面的文章我們介紹了西門子SINAMICS V20變頻器的選型，今天這篇文章，我們來介紹V20的端子定義及接線。

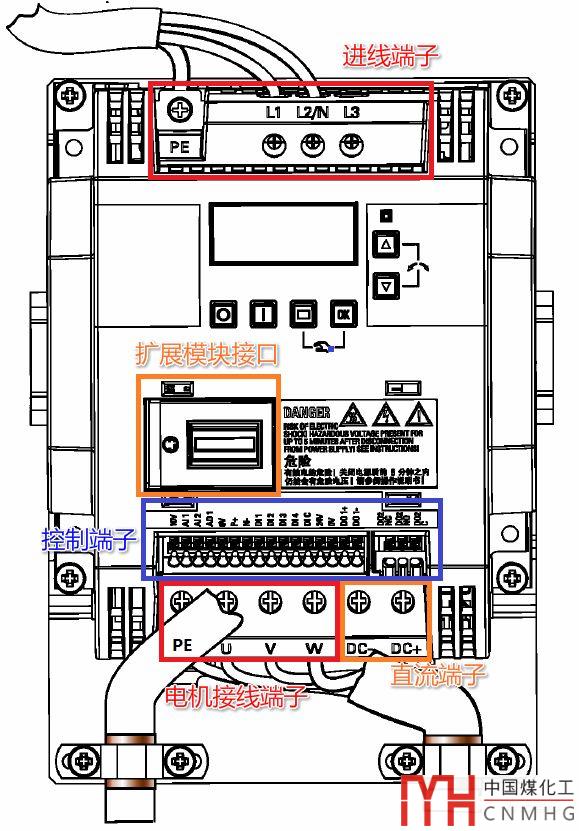

我們先來看一張SINAMICS V20（FSB）的正視圖：

變頻器的上端是電源進線端子排，包括PE、L1、L2/N和L3四個端子。當使用三相400V供電時：PE接保護地線，L1、L2/N、L3分別接三根相線；當使用單相230V供電時：PE接保護地線；L1接相線；L2/N接中性線；L3懸空；

變頻器的下端是電機接線端子排和直流端子排：PE接保護地線，U、V、W分別接電機的三個接線柱U1、V1和W1；電機應該采用星型接法還是三角形接法呢？這個要根據電機的銘牌及變頻器的類型而定。

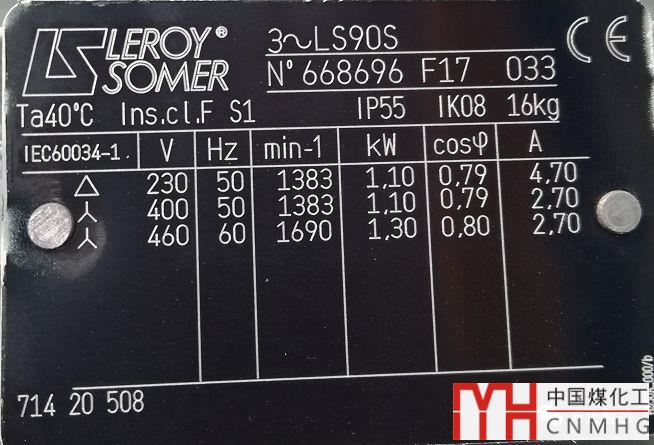

下面這張圖是一臺電機的銘牌：

從銘牌中可以看出：

1）當供電電壓為230V，電機繞組需要連接成三角形；

2）當供電電壓為400V，電機繞組需要連接成星型（Y型）；

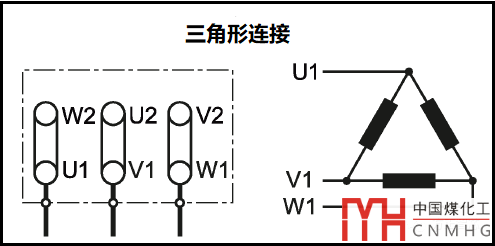

如果使用單相230V變頻器來控制該電機，由于變頻器輸出的U、V、W之間的電壓為230V，因此需要將電機繞組改成三角形連接。如下圖：

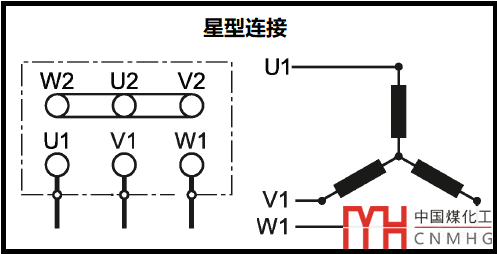

如果使用三相400V的變頻器來控制該電機，由于變頻器輸出的U、V、W之間的電壓為400V，因此需要將電機繞組改成星型（Y型）連接。如下圖：

直流端子（DC+/DC-）用來外接制動電阻。

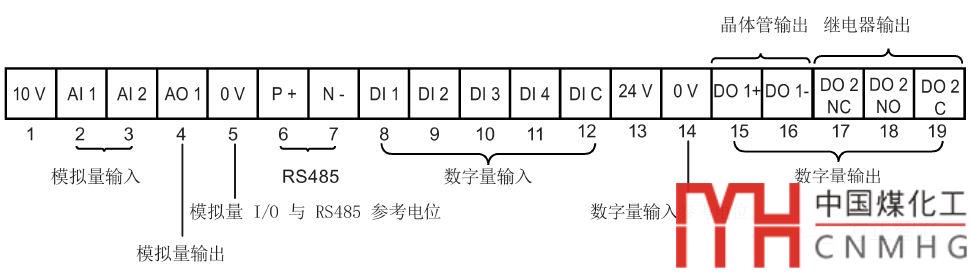

控制端子包括數字量輸入、數字量輸出、模擬量輸入、模擬量輸出及RS485通信接口，F(xiàn)SA至FSE的布局如下圖：

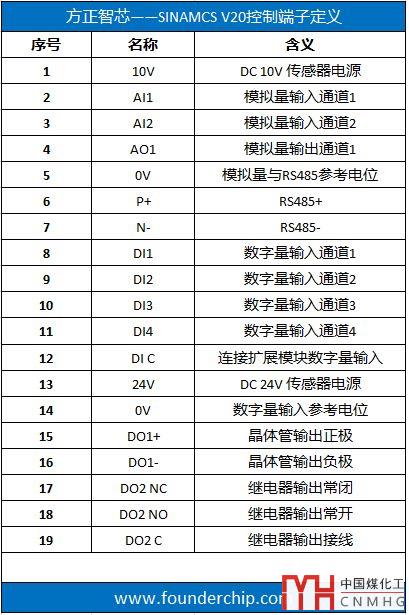

各端子的含義見下面的表格：

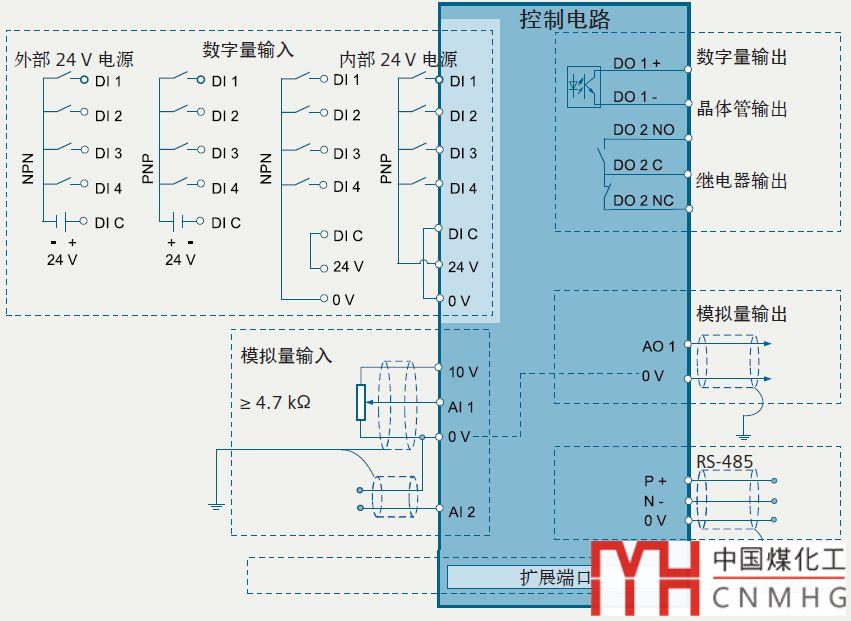

下面這張圖是控制電路的接線原理圖：

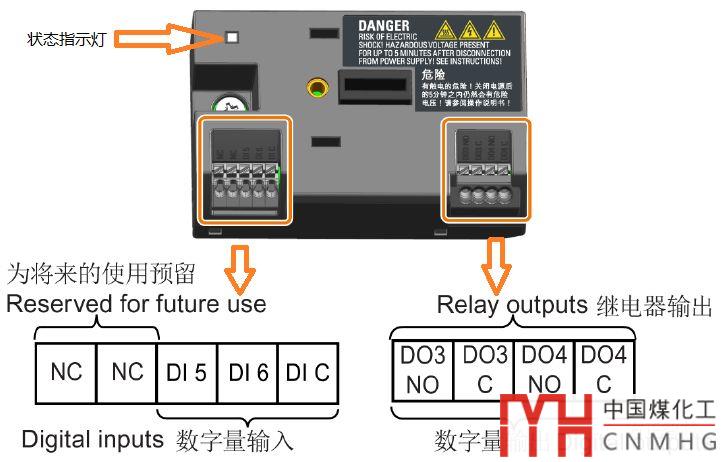

SINAMICS V20還支持使用擴展模塊來擴展數字量輸入（DI）和輸出（DO）的數量。擴展模塊及接線端子如下圖所示：

擴展模塊的左下角是數字量輸入接線端子：DI5 和DI6是輸入通道5和6，DI C可以用來連接V20本身的DI C（端子12）。當將擴展模塊的DI C與變頻器的DI C相連接時，二者可作為同一組數字量輸入來使用；當擴展模塊的DI C與變頻器的DI C不連接時，作為兩組數字量輸入來使用。

擴展模塊的右下角是數字量輸出接線端子，有兩組繼電器輸出DO3和DO4，均為常開通道。

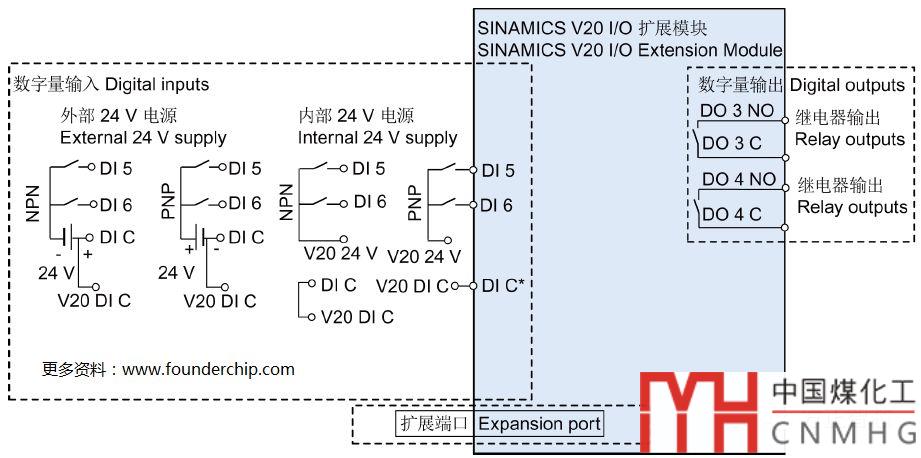

下面這張圖示擴展模塊的接線原理圖：

好了，關于SINAMCIS V20的端子定義及接線原理圖就先介紹到這里。如果你喜歡這篇文章，可以去官網（www.founderchip.com）下載本文PDF版本。
