對于開孔補強的外伸高度，一般按照GB150的公式計算。但是計算出來的有效高度h到底是指圖紙上的那一段呢？

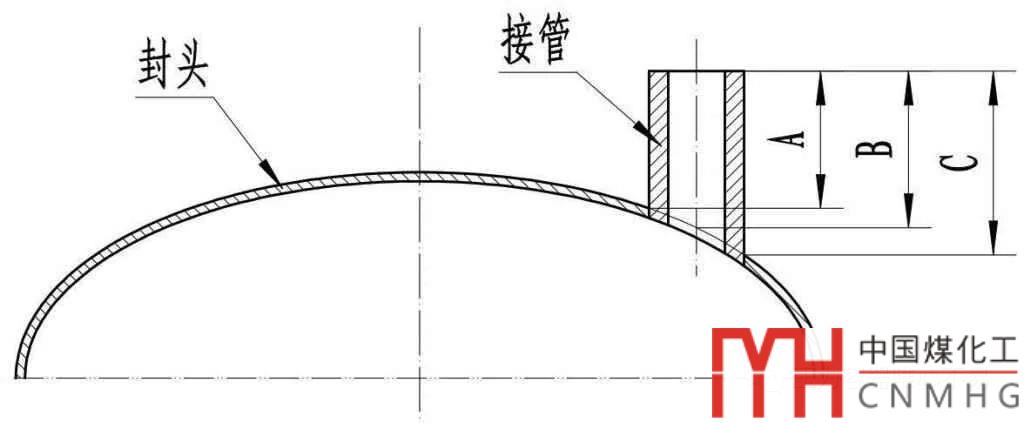

到底是A，B，C中的那個呢？

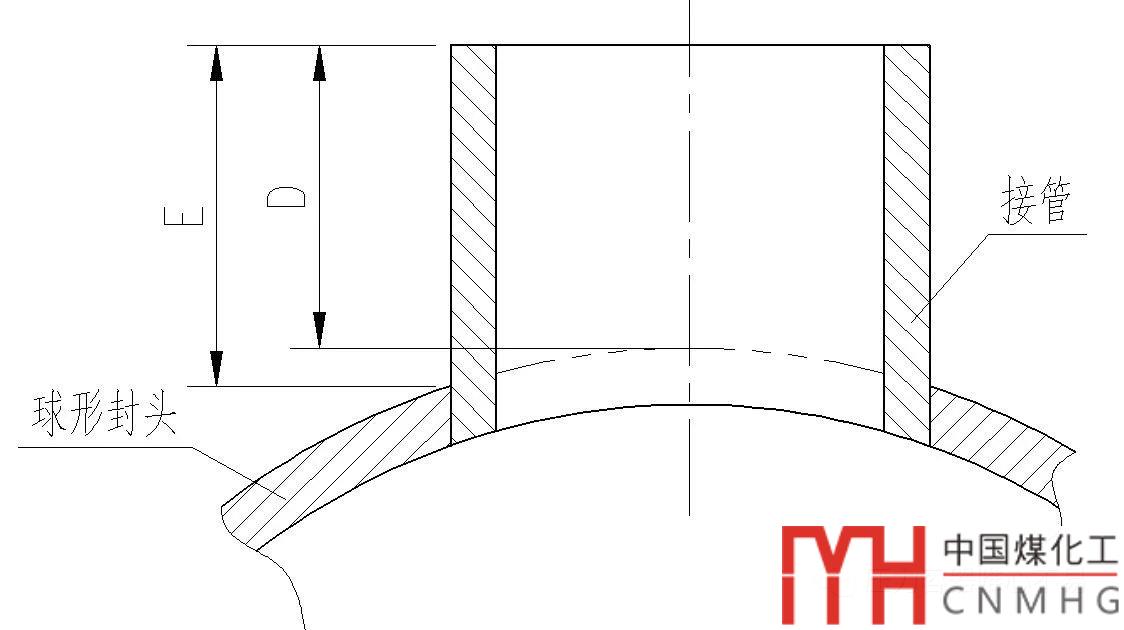

到底是下圖的D還是E呢？

有的時候會有一些爭議，有時為了簡單執行，采用保守的方法算，選擇A和D。那么理論上應該是ABCDE中的那個呢？

我的答案是A和E，理解如下：

有效高度為sqrt(dt),這個高度代表了應力衰減長度，應力衰減從不連續處開始測量。所以補強的長度都從各個不連續處開始測量。

所以對于ABC，最短的應力衰減長度是A。對于第二張圖，最短的長度應該是E。而D點盡管比較保守，但是它是一個虛擬的點，不是不連續點。

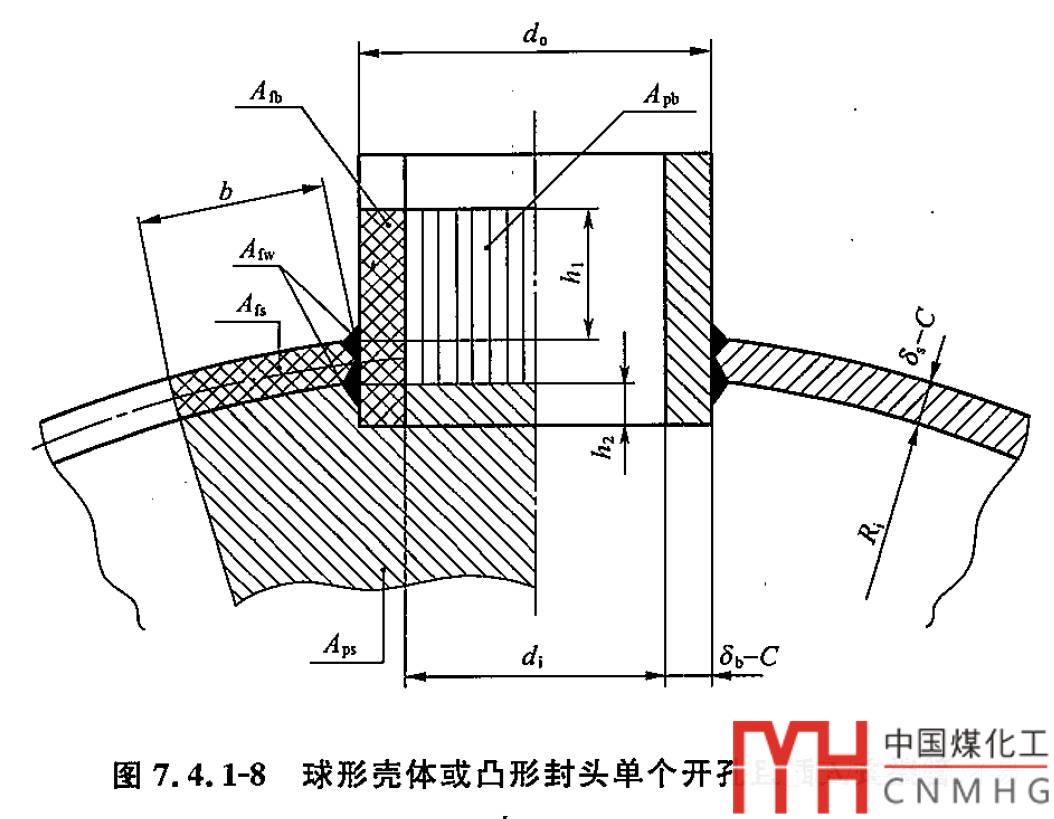

在HG/T20582-2011的圖7.4.1-8中，可以直觀的看到h1的范圍。
