新的容器支座NB/T 47065.3-2018已經正式開始實施了。上篇文章對其出版的質量，排版，內容進行了稍許吐槽，引起了很多同行的共鳴。作為一名普通的從業人員，希望規范能夠越來越好用，貼近實際，為設計制造降低很多重復性的工作，出版和印刷能夠質量越來越好，真正體現我們制造大國的風范。

1. 問題

在新規范中，有一個公式引起了大家的注意。

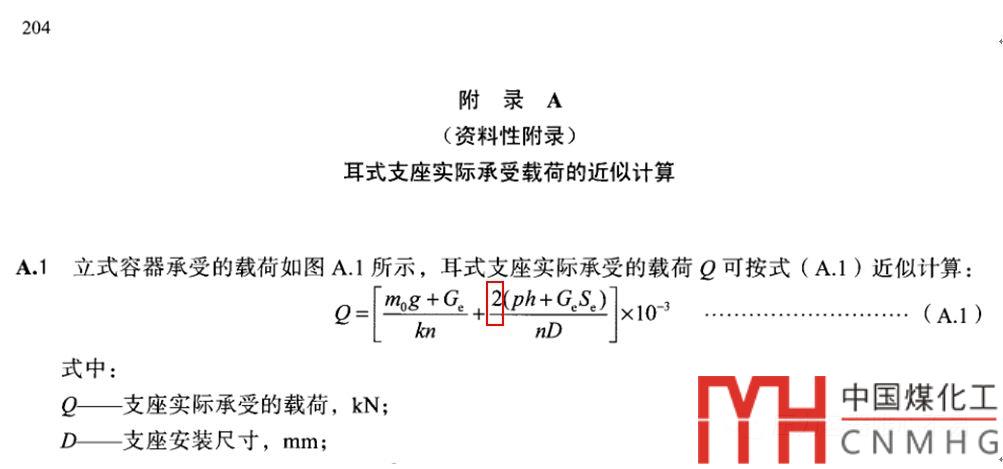

在耳座的附錄A中，彎矩反力的系數為2.

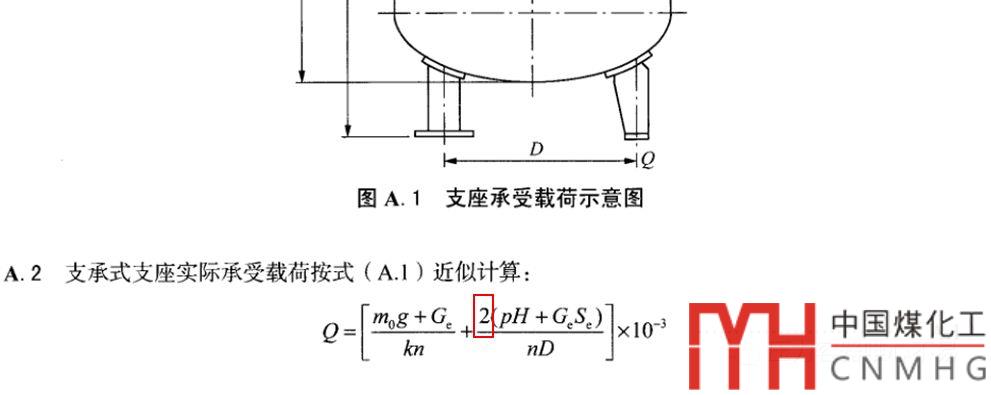

在支承式支座附錄A中，其彎矩反力的系數為2.

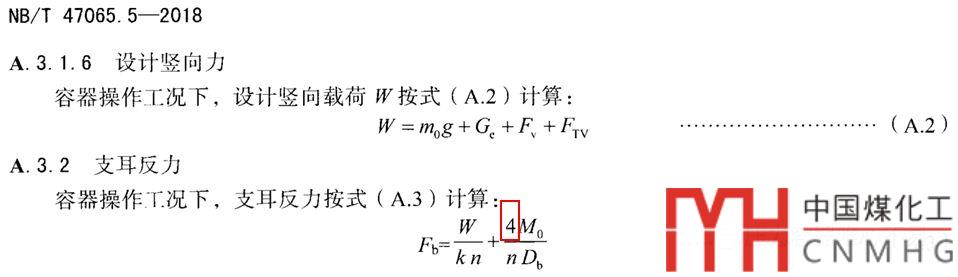

在剛性環支座的附錄A中，其彎矩反力系數為4.

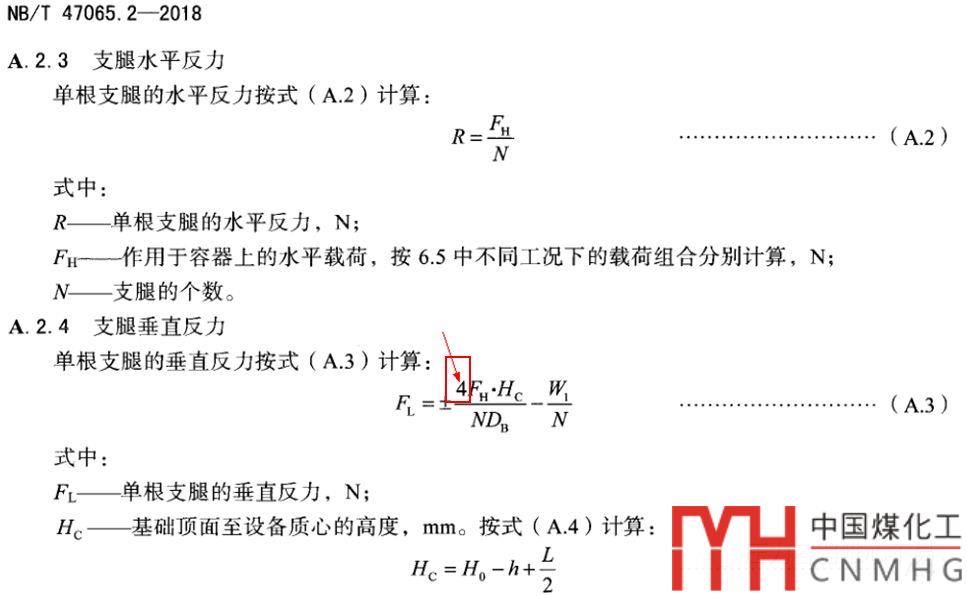

在支腿的附錄A中，其彎矩反力系數為4。

那么我們不禁要問，這地方到底系數應該是2還是4呢？這地方到底是印刷錯誤，還是有意為之。

2. 公式來源

其實這個公式是一個祖?zhèn)鞴?，一直?，是不是編制單位發現了什么新的原因，導致了系數改為2了？我們不妨試著找一下公式的出處。

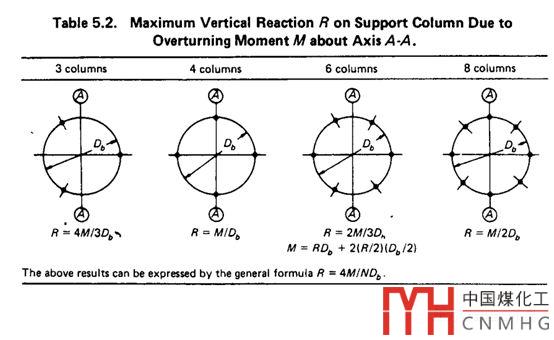

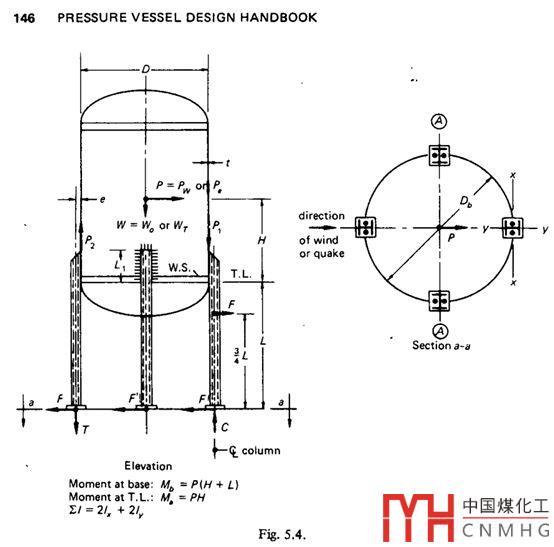

在《Pressure vessel design handbook》一書中，對支腿的彎矩反力計算有詳細的介紹：

其中彎矩引起的支腿最大支撐反力R計算如下：

原理很簡單，用水平截面截支座的幾條腿，假設容器承受彎矩時這個截面保持平面發生偏轉。各個支腿受力是線性關系，截面兩端支腿受力最大，一邊受拉一邊受壓，合力是零。按這原則推導出各個支腿受力的公式。

書中對3,4,6,8條腿的分別計算其最大支撐反力，可以得到通用的公式為R=4M/ND，系數4的來源就來自于此。

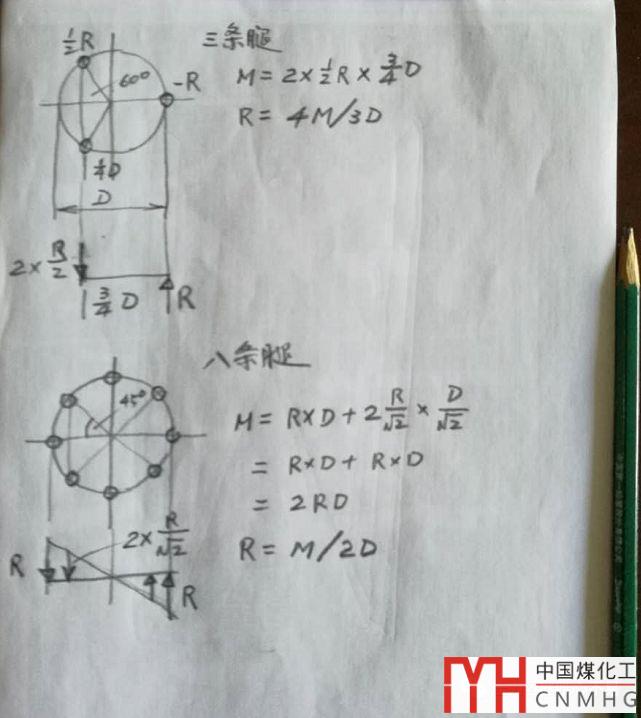

我們以三條腿和八條腿為為例推倒一下：

書中的公式計算完全正確。

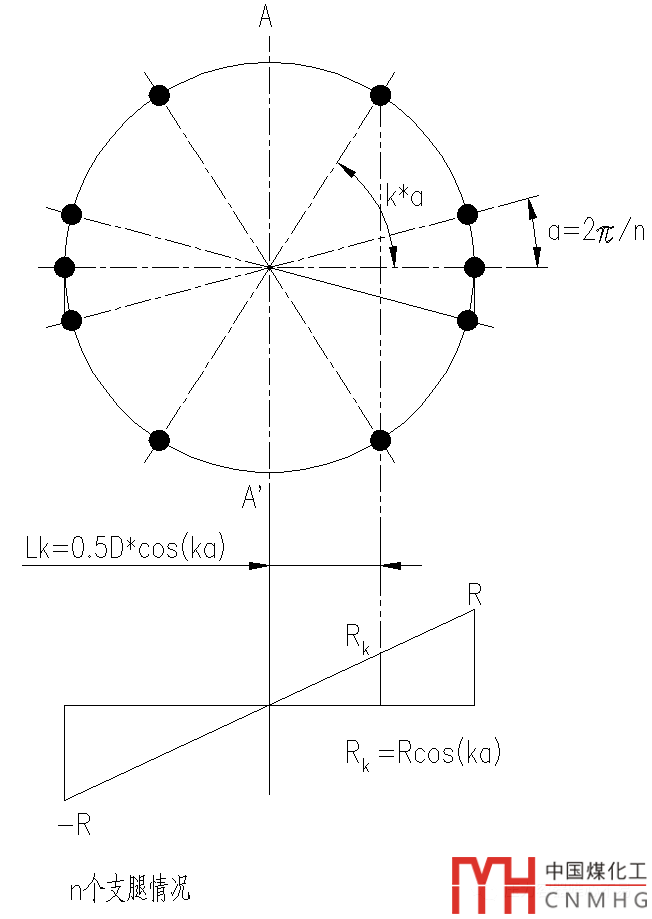

對于多于8條腿呢？假設有n條腿

Rk對A-A’截面的彎矩為(有4個Rk)：

Mk=4*Rk*Lk=2RD*cos（ka）*cos（ka）

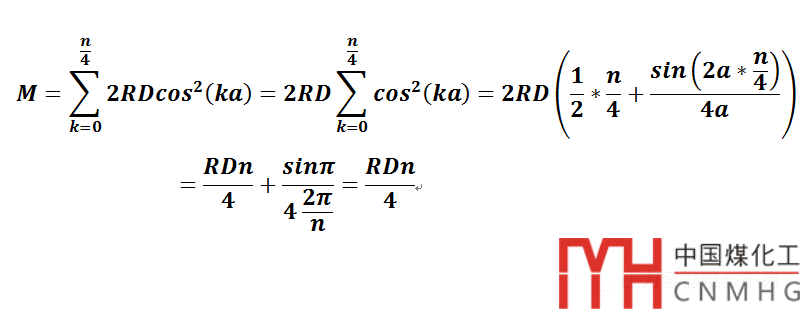

對其求和：

得到

R=4M/nD

所以按照理論推導應該是，其傾覆力矩的反力系數應該是4而不是2。

3. 分析驗證

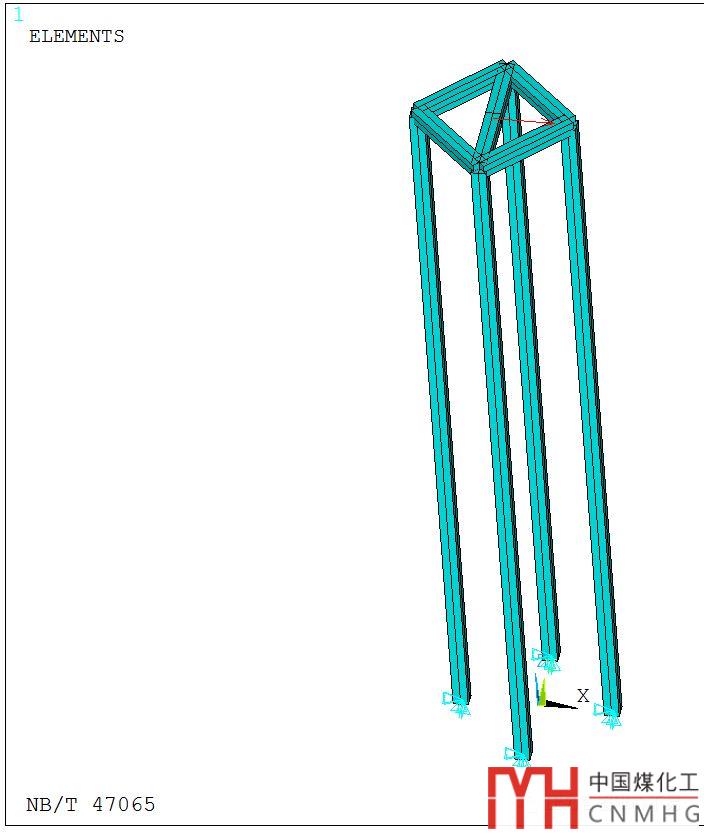

做個簡單的模型驗證一下，對于4個支腿的模型，采用梁?jiǎn)卧狟eam188，梁為0.1*0.1的正方形，內接于半徑為1mm的圓。梁高為10mm。在梁的上部中間的一點上施加10N的Fx方向的力，支腿采用周邊簡支，約束xyz方向位移，測試一下支腿上的垂直反力Fz的值是多少。

根據上述公式我們推測Fz=R=4M/nD=4*100/（4*2）=50N

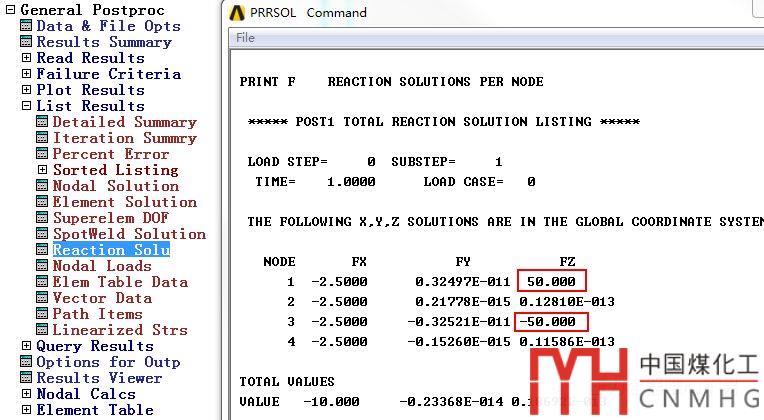

求解完成后，在List Results->Reaction solu里查詢一下支撐處的載荷Fz=50N。

分析結果和公式完全吻合。

4. 修改的推測

為何新規范中又出現了2M/nD呢，它修改的依據又是什么呢？什么情況下會出現這樣的結果呢？

作者大膽推測一下，編制單位在計算這個模型的時候，采用的是支腿底部全約束，固支結構，xyz，Mx，My，Mz全為0，這樣柱底有了彎矩抗力，多了的彎矩約束使得柱子的垂直載荷降低了，將靜定問題，變成了靜不定問題。

不妨試試，采用前面的模型，只是將約束換成：

d,all,all

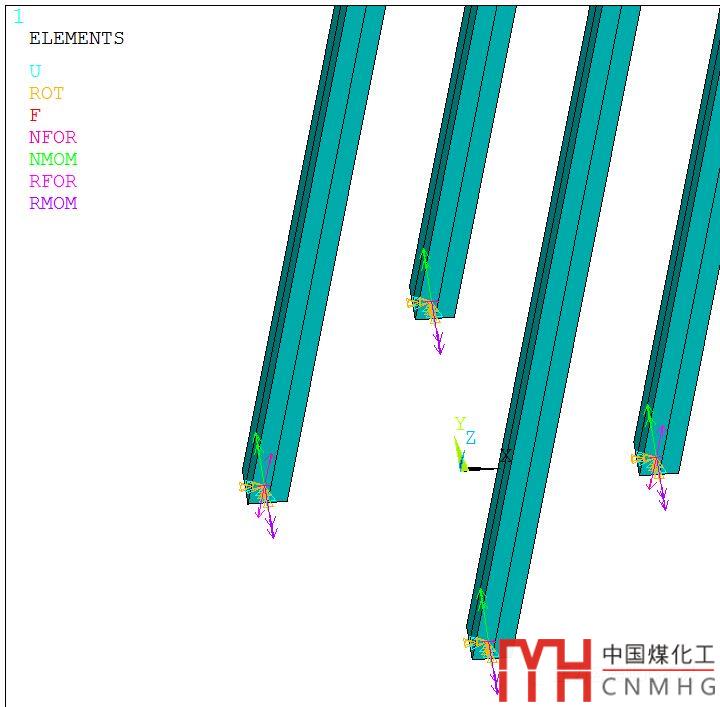

在ansys中再跑一遍：

結果支腿中反力Fz約等于25N，和R=Fz=2M/nD=2*100/4/2=25N吻合。

那么這種約束對不對呢？其實大部分情況下是不對的，除非支座不是通過螺栓連接，而是支座與基礎完全貼合且采用焊接到基礎上的，基礎剛度無限大才符合假設。

5. 結論：

所以我們可以初步得到結論：

彎矩反力=4M/ND是符合工程實際的。

而新規范中耳座和支承式支座的支腿反力=2M/ND，計算值偏小，是不安全的。

以下命令流，供大家復核。

/CLEAR

/FILN, test

/TITLE, NB/T 47065

/UNITS,SI !采用國際單位制

/PREP7

ET,1,BEAM188

SECTYPE, 1, BEAM, RECT, , 0

SECOFFSET, CENT

SECDATA,0.2,0.2,0,0,0,0,0,0,0,0,0,0

MP,EX,1,2.00e5

MP,PRXY,1,0.3

N,1,1,,

N,2,0, 1,0

N,3,-1,0

N,4,0,-1,

N,5,1,,10 !梁高10mm

N,6,0, 1,10

N,7,-1,0,10

N,8,0,-1,10

n,9,,,10

E,1,5

E,2,6

E,3,7

E,4,8

E,5,6

E,6,7

E,7,8

E,8,5

e,9,6

e,9,8

Eplot

Finish

/solu

Antype,static

Outpr,basic,all

allsel

nsel,s,loc,z,0

!d,all,all !當全約束的時候,系數為2

d,all,ux,0

d,all,uy,0

d,all,uz,0

allsel

F,9,FX,10 !力為10N

allsel

solve

/post1

PRNLD,f,,all
