羅克韋爾(AB)PLC控制器選型(2)-CompactLogix 5370
前面的文章我們介紹過AB的大型PLC——ControlLogix的選型（參考：
羅克韋爾(AB)PLC控制器怎樣選型(1)）。
今天這篇文章，我們來認識下AB的中型PLC產品——CompactLogix系列。
根據最新的產品架構，CompactLogix分為5370和5380兩個控制器平臺。本文主要介紹CompactLogix 5370控制器。
CompactLogix 5370控制器包括L1、L2、L3及GuardLogix（安全）系列產品。
1、CompactLogix 5370 L1系列控制器
CompactLogix 5370 L1系列控制器采用1769總線；支持高達2G的安全數字卡（Secure Digital Card）；支持USB和以太網接口；控制器本體集成16個數字量輸入和16個數字量輸出；支持?jǐn)U展1734 POINT I/O模塊；
-
1769-L16ER-BB1B有375KB的用戶內存，最大支持32個任務，每個任務最多100個實例；最多支持6個本地擴展模塊，本地最大支持點數為80個；
-
1769-L18ER-BB1B有500KB的用戶內存，最大支持32個任務，每個任務最多100個實例；最多支持8個本地擴展模塊，本地最大支持點數為96個；
-
1769-L18ERM-BB1B的用戶內存、控制任務數、模塊數及點數方面與1769-L18ER-BB1B相同，另外具有運動控制功能（名稱中的M表示Motion），最多支持2個軸的Kinematics關節運動；

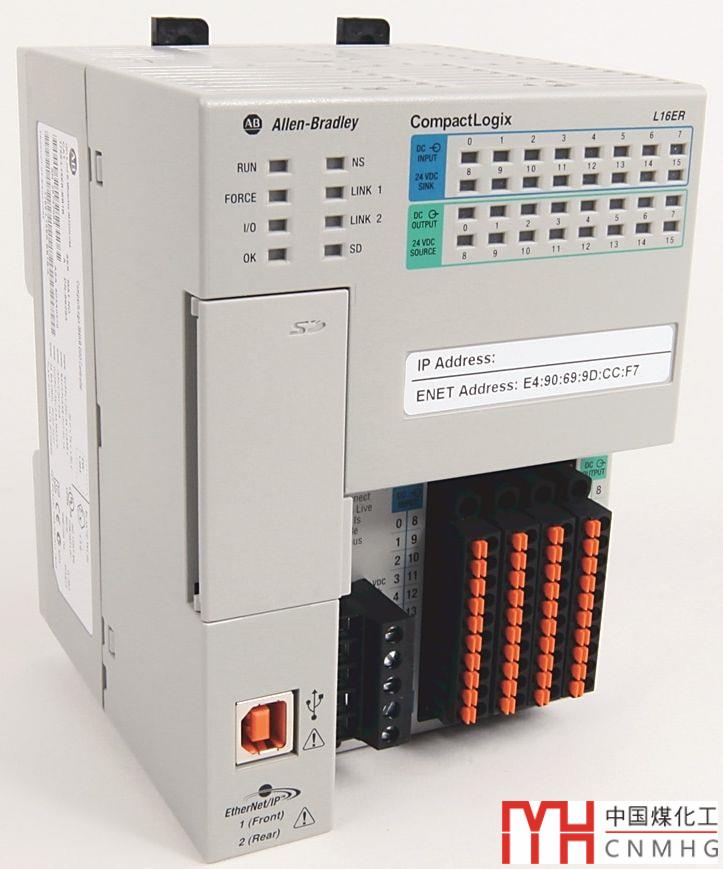

1769-L16ER-BB1B的外觀如下圖：

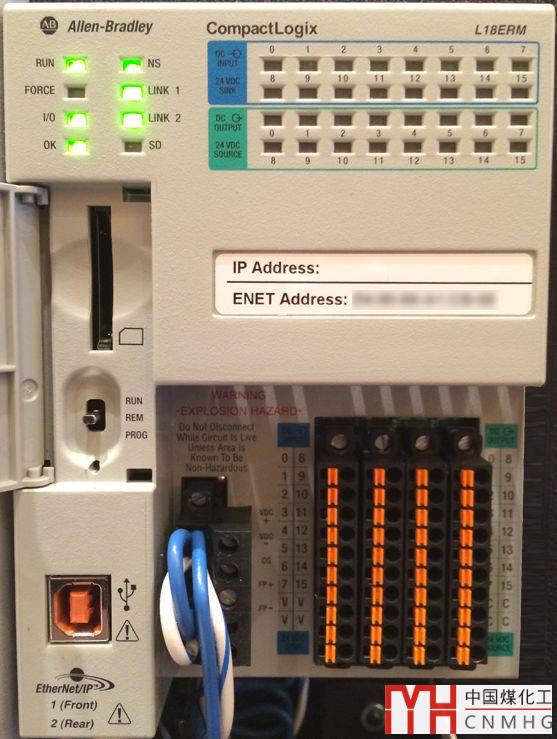

1769-L18ERM-BB1B實物如下圖：
2、CompactLogix 5370 L2系列控制器
CompactLogix 5370 L2系列控制器采用1769總線，支持現有的1769總線擴展模塊；支持高達2G的安全數字卡（Secure Digital Card）；支持USB和以太網接口；包括三種產品：1769-L24ER-QB1B、1769-L24ER-QBFC1B和1769-L27ERM-QBFC1B。其中：
-
1769-L24ER-QB1B有750KB的用戶內存，最大支持32個任務，每個任務最多100個實例；控制器本體集成了16個數字量輸入通道和16個數字量輸出通道；最多支持4個本地擴展模塊，本地最大支持點數為128個；最多支持8個以太網IO節點；
-
1769-L24ER-QBFC1B有750KB的用戶內存，最大支持32個任務，每個任務最多100個實例；控制器本體集成了16個數字量輸入通道、16個數字量輸出通道、4個通用模擬量輸入通道、2個模擬量輸出通道及4個高速計數器通道；最多支持4個本地擴展模塊，本地最大支持點數為128個；最多支持8個以太網IO節點；
-
1769-L27ERM-QBFC1B有1MB的用戶內存；最大支持、每個任務最多實例數及控制器本體集成的數字量、模擬量、高速計數器、本地IO模塊及點數等資源與1769-L24ER-QBFC1B相同；該模塊還支持4軸CIP運動控制；最多支持16個以太網IO節點；

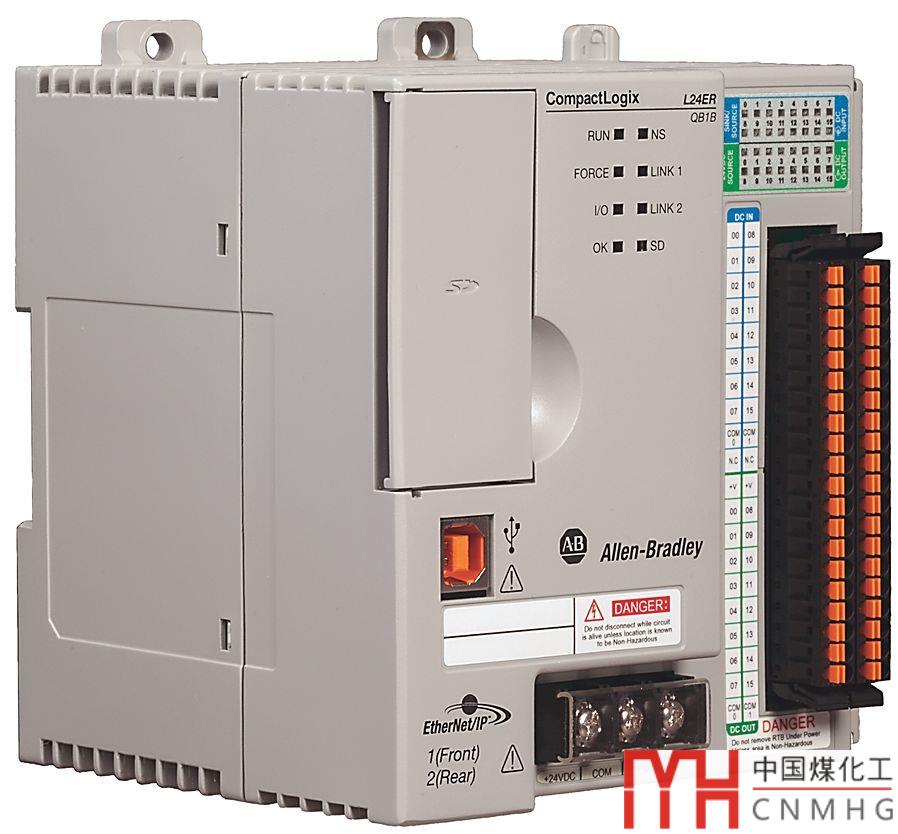

1769-L24ER-QB1B的外觀圖如下：

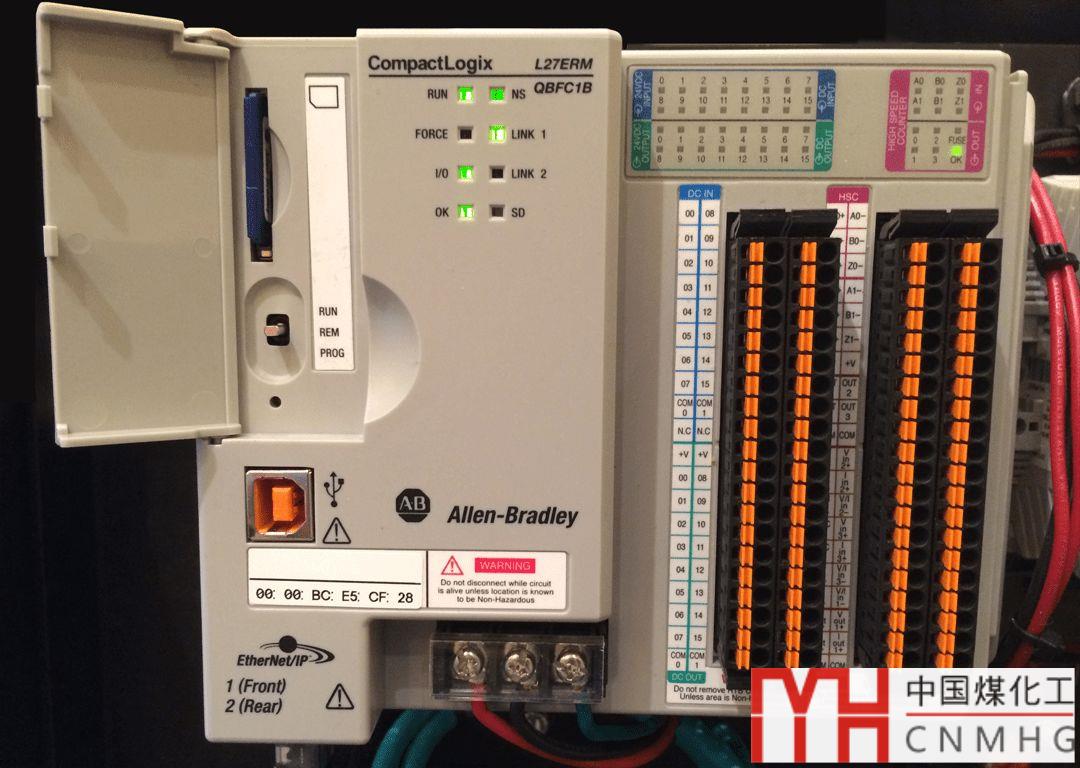

1769-L27ERM-QBFC1B實物如下圖：
3、CompactLogix 5370 L3系列控制器
CompactLogix 5370 L3系列控制器包括：1769-L30ER、1769-L30ERM、1769-L30ER-NSE、1769-L33ER、1769-L33ERM和1769-L36ERM。其中：
-
1769-L30ER有1MB的用戶內存，最大支持32個任務，每個任務最多100個實例；控制器最多支持8個本地擴展模塊；本地最大支持點數為256個；最多支持16個以太網IO節點；
-
1769-L30ERM是在1769-L30ER的基礎上增加了運動控制功能，支持4個CIP運動控制軸；
-
1769-L30ER-NSE名稱中的“NSE”是英文“No Stored Engergy”的縮寫，它是1769-L30ER的無能量儲存版本。該控制器在斷電情況下其內部元器件存儲的能量小于200微焦（uJ），不會引發電弧和火花，適用于采礦、石油、天然氣等具有爆炸危險的環境；
-
1769-L33ER有2MB的用戶內存，最大支持32個任務，每個任務最多100個實例；控制器最多支持16個本地擴展模塊；本地最大支持點數為512個；最多支持32個以太網IO節點；
-
1769-L33ERM在1769-L33ER的基礎上增加了運動控制功能，最多支持8個CIP運動控制軸；
-
1769-L36ERM有3MB的用戶內存，最大支持32個任務，每個任務最多100個實例；控制器最多支持30個本地擴展模塊；本地最大支持點數為960個；最多支持48個以太網IO節點；集成運動控制功能，最多支持16個CIP軸；

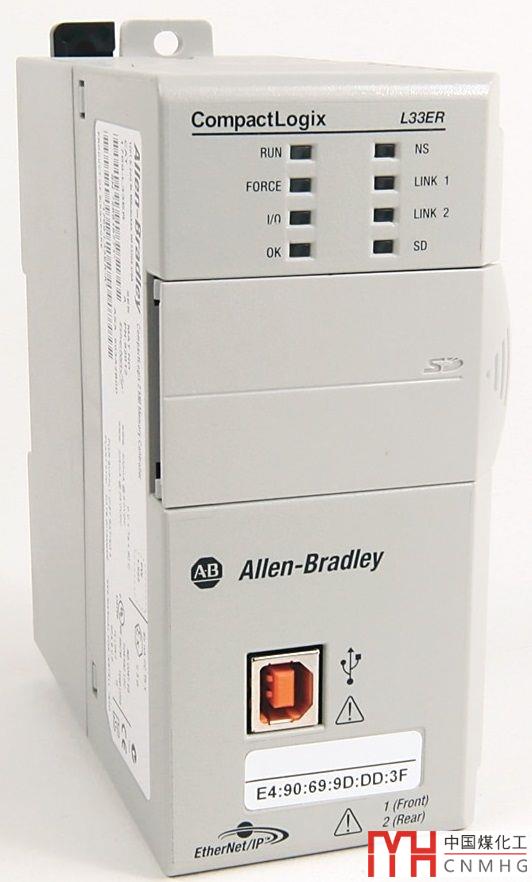

1769-L33ER的外觀圖如下：
4、Compact GuardLogix 5370 控制器
Compact GuardLogix 5370 系列控制器集成了安全級別為SIL3、PLe、CAT4、1oo2的硬件結構，具有專門的安全指示燈來顯示當前的安全狀態。；支持現有1769總線IO模塊；集成嵌入式儲能模塊，無需電池；使用經過認證的安全說明和代碼重復利用，提高設計速度；內置雙以太網端口，支持線型和環形網絡拓?fù)浣Y(jié)構；支持Kinematics運動控制功能，無需額外的控制器或軟件；
Compact GuardLogix 5370包括：1769-L30ERMS、1769-L33ERMS和1769-L36ERMS。其中：
-
1769-L30ERMS有1MB的標準用戶內存和0.5MB的安全內存，最大支持32個任務（包括1個安全任務），每個任務最多100個實例；控制器最多支持8個本地擴展模塊；本地最大支持點數為960個；最多支持16個以太網IO節點；集成運動控制功能，最多支持4個CIP軸；
-
1769-L33ERMS有2MB的標準用戶內存和1MB的安全內存，最大支持32個任務（包括1個安全任務），每個任務最多100個實例；控制器最多支持16個本地擴展模塊；本地最大支持點數為960個；最多支持32個以太網IO節點；集成運動控制功能，最多支持8個CIP軸；
-
1769-L36ERMS有3MB的標準用戶內存和1.5MB的安全內存，最大支持32個任務（包括1個安全任務），每個任務最多100個實例；控制器最多支持30個本地擴展模塊；本地最大支持點數為960個；最多支持48個以太網IO節點；集成運動控制功能，最多支持16個CIP軸；

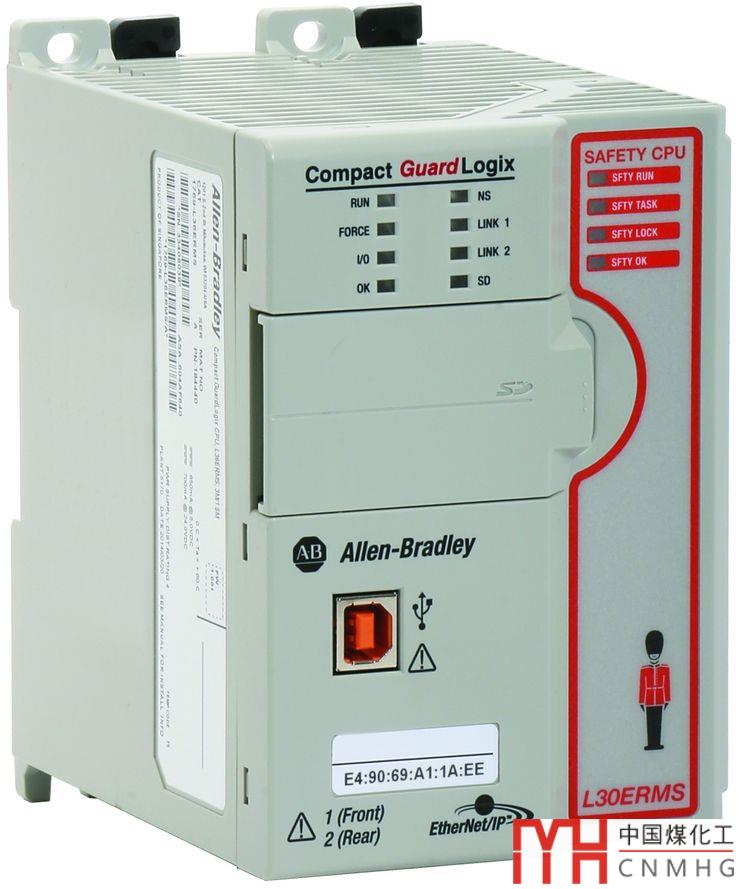

1769-L30ERMS的外觀如下圖：
好了，關于CompactLogix 5370控制器平臺就先介紹到這里。后續我們會介紹5380平臺及AB的小型PLC控制器產品。
